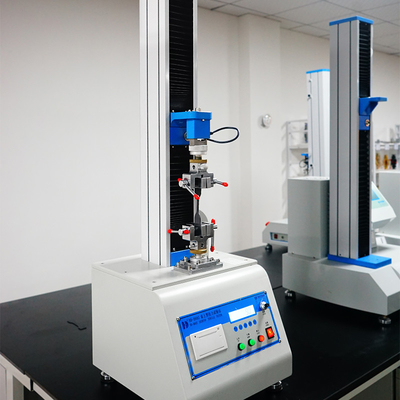

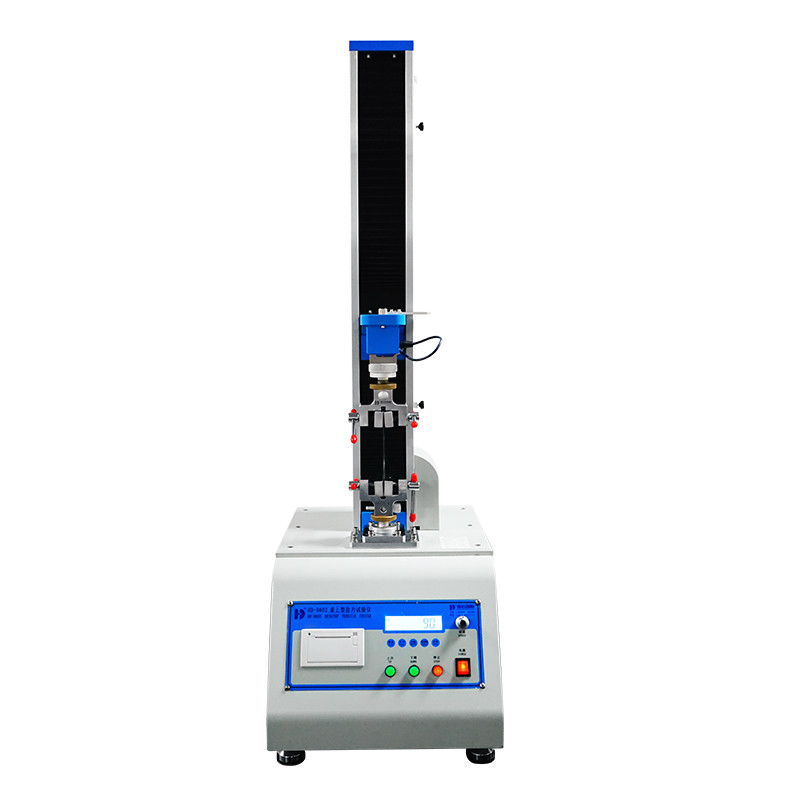

Çekme Laboratuvarı Test Cihazı Makineleri Tek Kolonlu Çekme Mukavemeti Üniversal Test Cihazı
HD-B602 Üniversal Test Cihazı.pdf
Ürün Açıklaması
evrensel Test makinesielektronik teknolojisi ve mekanik şanzıman ile birleştirilen yeni bir malzeme laboratuvarı test makinesidir, doğru yük hızına, kuvvet ölçüm aralığına sahiptir, Yük, yer değiştirme ölçümü ve kontrolü için yüksek doğruluk ve hassasiyete sahiptir, ayrıca sabit olarak test edilebilir- hız yüklemesi, sabit hız yer değiştirmesi.Bu makinenin kullanımı basittir, özellikle üretim hattında kaliteyi kontrol etmek için uygundur,
Ana Teknik Parametre
|
Öğeler
|
Şartname
|
|
Sensör
|
YÜK HÜCRESİ
|
|
Kapasite
|
2kg,50kg (İtme-çekme göstergesi opsiyonel)
|
|
Ünite değiştirme
|
kg, N
|
|
Görüntü cihazı
|
İşaretçi tipi ve LCD ekran
|
|
Çözünürlük
|
1/10.000
|
|
Kesinlik
|
±1%
|
|
Maks.felç
|
650mm (armatür dahil)
|
|
Hız testi
|
20-300mm/dak (düğme ile ayarlanır)
|
|
güç
|
1∮,AC220V 50HZ
|
|
Ağırlık
|
Yaklaşık 36kg
|
|
Aksesuarlar
|
Bir set germe kıskacı, tek parça İngilizce yazılım CD'si, tek parça çalıştırma video CD'si, tek parça İngilizce kullanım kılavuzu
|
Ana bileşenler: çerçeve, yükleme sistemleri, ölçüm sistemleri, bilgi işleme sistemleri, demirbaşlar ve aksesuarlar, en önemlileri: yük, ölçüm ve veri işleme;
Enstrüman Konfigürasyonu
Standart konfigürasyon:ana bilgisayarlar, bilgisayarlar, evrensel armatür, profesyonel yazılım ve iletişim kabloları
İsteğe bağlı Aksesuarlar:standart basınç makarası, bıçak, numune alma, test plakaları yüzer makaralı kelepçe, standart olmayan armatürler
Ürün Özellikleri
1. Universal Rally test makinesi yazılım platformuna uygulanabilir: VC programı, WINDOWS 98/2000 / XP sistemi altında bağımsız bir kurulum yazılımı üzerinde çalıştırılabilir.
2. Çeşitli amaçlar: çeşitli malzemeler çekme, sıkıştırma, bükme, kesme, yırtılma, soyulma, düşük çevresel sirkülasyon ve sürünme testleri.
3. Genişletme kuvveti değeri: bir cihaz aynı anda birden fazla sensörü kalibre edebilir, test aralığını genişletir.
4. Eğri İsteğe bağlı olarak: gerilim - gerinim, gerilim - uzama, kuvvet - zaman çoklu eğri - süre, kuvvet - gerinim yoğunluğunu seçin.
5. Eğri karşılaştırması: Bir dizi eğri, çeşitli renk kaplama kontrastını test edebilir.
6. Otomatik depolama: Test koşulları ve test sonuçları ve diğer veriler otomatik olarak saklanabilir.
7. Rapor Formatı: Farklı kullanıcıların farklı gereksinimleri için esnek test raporu formatı.
8. Genişletilmiş: Test eğrisi üzerinde herhangi bir periyot gerçekleştirilebilir, analiz alanı büyütülebilir.
9. Veri Düzenleyici: Veri düzenleme, esnek uygulama test edebilirsiniz.
10. Etkili seçilmiş: bir grup test verisi eğrisi için etkili olmak veya yapay olarak seçilmemek.
11. aralık modları: tam yük sensörünün %0,2 ila %100'ünü destekleyebilen dosyadan bağımsız olarak tam ölçek.
12. Manuel kontrol: Işın hareketlerini yukarı ve aşağı manuel olarak kontrol edebilirsiniz.
13. Otomatik Dönüş: Piston kafasını otomatik olarak ilk test konumuna getirin.
Ana Fonksiyonlar
çekme test cihazı Makineler Tek kolonlu Çekme Mukavemeti üniversal Test cihazıesas olarak kauçuk, plastik, tel ve kablo, fiber optik ve kablo, emniyet kemeri gibi çekme, sıkıştırma, bükme, kesme, soyma, yırtma veya iki noktalı uzatmalarda ve diğerlerinde metalik ve metalik olmayan malzemeleri test etmek için uygulanır. deri kemer kompozit malzemeler, plastik profiller, su geçirmez membran, çelik, bakır, profiller, yay çeliği, yatak çeliği, paslanmaz çelik (ve diğer yüksek sertlikte çelikler), dökümler, levha, şerit, demir dışı metal tel
1, yapı ve çalışma prensibi mekanik parçalar
Bir motor redüktörü tarafından tahrik edilen mekanik yükleme, tahrik gücü aktarma vidası, çekme numuneleri, sıkıştırma testi elde etmek için çapraz çubuğun ortasında yukarı ve aşağı hareket eder, çapraz çubuk kirişin üstünde ve altında iki fikstür ile hareket eder.
2, ölçüm özellikleri ve çalışma prensibi parçaları
Sezgisel ekran, kolay kullanım, doğru veri vb. ile bilgisayar kontrollü, yüksek hassasiyetli yük hücresi, yüksek hassasiyetli AD dönüştürme ve ithal fotoelektrik kodlayıcı kullanarak.Yerinde kalibrasyon ve tepe tutma işlevi sağlayın.
Üniversal test makinesi çalışır:test makinesi yükleme kuvveti sensörü elektrik sinyalleri üretir ve AD dönüştürücüye gönderilirken, kodlayıcıyı sürmek için vida döndürülürken mikrobilgisayarın bir darbe sinyali girişini oluşturur, test sonuçları bilgisayar ekranının çıkmasını ayarlamak için kontrolde görüntülenecektir.
Çekme testi makinesi hız ayarı:
1. ilk konumun çapraz kolunu kaydedin, Kontrol Panelinde hız değerini seçin (çapraz kol vuruşunu ölçmek için standart bir cetvel kullanarak).
2. marş elektronik kronometresi başlangıç zamanlı bir dakikalık kronometre, aynı anda makine durdurma düğmesine basıldığı zaman, kronometre süresine göre, çapraz kol gaz kelebeği değerini dakika başına oran (mm/dak) olarak kaydedin, çarpıyı gözlemleyin dikey cetvel değeri ile kol vuruşu arasındaki fark ve çapraz kol vuruş hatası değerlerinin ± %1'i geçmemesi gerektiğini hesaplar.
Hassas Hizalama
1) ilk hizalama
2) çekme testi makinesi-hassas hizalama
Ankraj somunu katı döküm, kuru çimentodan önce, ankraj tespit somunu yok ve makineyi açın.(Çimento kuruma süresi genellikle günde 10-15'ten az değildir) çimentonun tamamen kuruması için, somun sıkılmış iyi şanslar ayağı, test kurulumunu gözden geçirmek için hassasiyet, hizalama doğruluğu ile uyumludur.Karşılamıyorsa aranmalıdır.
Çekme testi makinesinde, titreşim nedeniyle test sırasında gevşeme eğilimi vardır, çekme testi makinesi bir süre kullanıldıktan sonra ilgili parçalar sabitlenmelidir.
Ana Bilgisayar Bakımı:
1, makine pas önleyici yağ tutucu ile kaplanmalıdır;
2, çene hidrolik üniversal test makinesi sıklıkla kullanıldığından, aşınması kolaydır, ölçek çok fazla olduğunda kolayca küçük pistonlu yağ sızıntılarına zarar verebilir, bu nedenle çene Departmanı temiz tutmak için düzenli olarak temizlenmelidir (tercihen yapılan her testten sonra) temizlik için );
3, astar üzerindeki kırlangıç kuyruğu oluğunun kayan yüzey kakma plakası ve astar temas yüzeyi temiz tutulmalı, düzenli olarak ince bir MoS2 (molibden disülfit) gres tabakası ile kaplanmalıdır;
4, vidanın çene kısımlarını periyodik olarak kontrol edin, gevşek bulunursa zamanında sıkın;
5, tahrik dişlisinin durumunu düzenli olarak kontrol edin, gevşeklik varsa gergi gerginliğini yeniden ayarlayın;
Yağ Kaynağı Bakımı:
1, ana bilgisayarı ve kaynaktaki yağ sızıntısının bir yeri olup olmadığını periyodik olarak kontrol edin, sızıntı varsa, conta halkaları veya kombinasyon pedi değiştirilmelidir;
2, zamana ve makine yağının kullanımına göre, filtrelerin ve emme filtresinin düzenli olarak değiştirilmesi, hidrolik yağı değiştirin.
3, uzun süre test yapmayın, elektrik prizine dikkat edin.Makine bekleme modunda ise, anahtar "yükle" dosyasına basmalıdır, çünkü anahtar "geri sarma" konumundaysa, solenoid valf enerjilenmiştir, bu cihazın ömrünü etkiler.

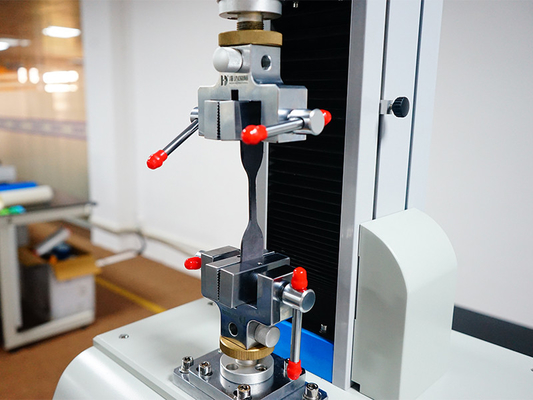

Fikstür Resmi
Şirketimizin Tanıtımı:
HAIDA INTERNATIONAL, 24 yılı aşkın bir süredir çeşitli test ekipmanları üreten profesyonel bir üreticidir.HAIDA ürünleri, kağıt ürünleri, ambalaj, mürekkepli baskı, yapışkan bantlar, çantalar, ayakkabılar, deri ürünler, çevre, oyuncaklar, bebek ürünleri, donanım, elektronik ürünler, plastik ürünler, kauçuk ürünler ve diğer sektörlerde yaygın olarak kullanılmaktadır ve tüm bilimsel alanlara uygulanabilir. araştırma birimleri, kalite kontrol kurumları ve akademik alanlar.
SSS
S: Şirketiniz ticaret mi yoksa fabrika mı?
A:Fabrika + ticaret (entegrasyon), 12 yıldan fazla test ekipmanı alanına odaklanan, 6 yıllık ihracat tecrübesi.
S: Bir sipariş verildikten sonra ne zaman teslim edilmeli?
A: genellikle yaklaşık 10-25 gün, envanterimiz varsa, 3 gün içinde sevkiyat ayarlayabiliriz.
Lütfen üretim sürelerimizin belirli ürünlere ve ürün miktarlarına bağlı olduğunu unutmayın.
S: Satış sonrası hizmetler ile garanti ne durumda?
C: Test makinesi HAIDA tarafından 12 ay garantilidir, tamir etmenize yardımcı olabiliriz
sorun denetleyiciniz fabrikamızdan olmasa bile özgürce.Garanti sonrası profesyonel satış sonrası servis ekibi kusursuz teknik destek sunacak ve misafirlerimizin ürünümüzü kullanırken karşılaştıkları sorunları çözmelerine yardımcı olacak, misafir sorun ve şikayetlerini profesyonelce ve zamanında ele alacaktır.
S: Ürünün hizmetleri ve kalitesi ne durumda?
C: Malları gönderirken ve teslim ederken her ekipman %100 kalite incelemesi ve testi yapılmalıdır.Ürün kullanım eğitimi, ürünümüzün her biri size nasıl kurulacağını ve çalıştırılacağını göstermek için video eğitimi sağlar.İhtiyacınız olduğunda ekipmanın çalışmasını müşterinin şirketine eğitmek için mühendis ayarlayabiliriz.ürünler, kullanıcılar tarafından yaygın olarak tanınmakta ve güvenilmektedir.
