Ürün ayrıntıları:
|
Çerçeve: | Travers elemanlı ve taban plakalı 1 çerçeve 1200mm ×1200 mm , 12mm kalınlık, galvanizli çelik | Rotasyon test ekseni: | Döner düğmenin dönüşü için 1 elektromotor test ekseni, konum kontrollü, dönüş açısı +/- 360° |
---|---|---|---|
Pnömatik test ekseni: | Koltuk için 1 pnömatik test ekseni, yük kontrollü, konum çapı 80 mm, strok 500 mm | Yük: | Load Cell 122 kg (270 lb.) . Yük Hücresi 122 kg (270 lb.) . Load is transmitted ver |
Vurgulamak: | X5.1 evrensel malzeme test makinesi,270lb evrensel malzeme test makinesi,270lb üniversal çekme test cihazı |

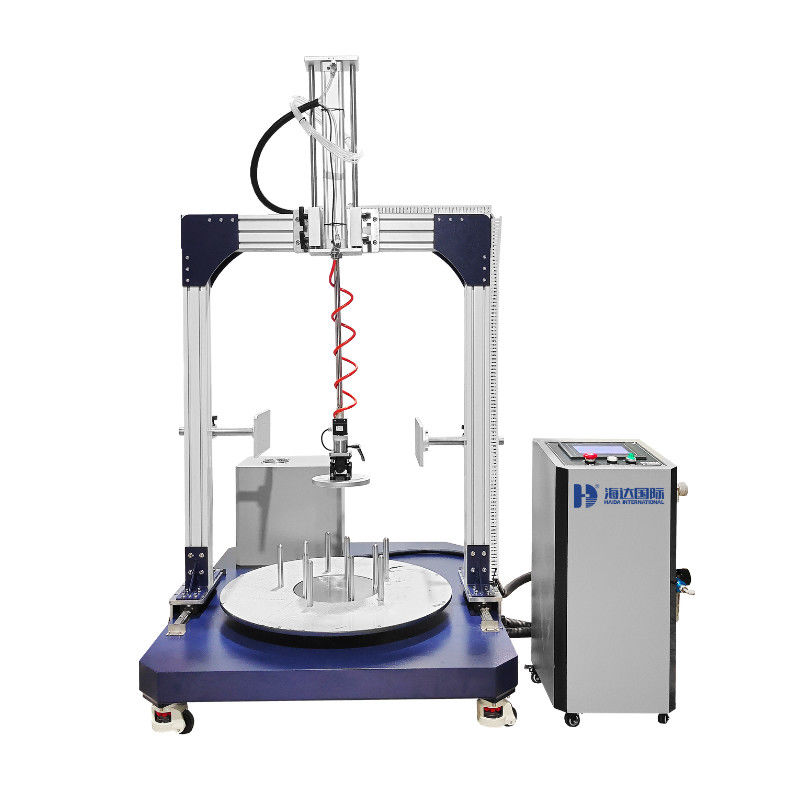

Elektrikli BIFMA X5.1 270lb Elektrikli Ofis Koltuğu Döner Dayanıklılık Test Cihazı
EKİPMAN AÇIKLAMASI
BIFMA X5.1'e göre oturma mobilyalarında dönme testi için test donanımı, yükleme pedi ile yük kontrollü.Pnömatik test ekseni PLC'den çalışır.
GENEL ÖZELLİKLER
Makine Boyutları: (G x D x Y) 1680*890*1840mm
Güç kaynağı kaynağı: tek fazlı, AC220V±10%, 50/60Hz (atanabilir)
Brüt Ağırlık: 400kg
STANDART ÖZELLİKLER
Çerçeve | Travers elemanlı ve taban plakalı 1 çerçeve 1200mm ×1200 mm , 12mm kalınlık, galvanizli çelik |
Rotasyon test ekseni | Döner düğmenin dönüşü için 1 elektromotor test ekseni, konum kontrollü, dönüş açısı +/- 360° |
Pnömatik test ekseni | Koltuk için 1 pnömatik test ekseni, yük kontrollü, konum çapı 80 mm, strok 500 mm |
Yük | Yük Hücresi 122 kg (270 lb.) .Yük, yanal ayar aralığı ile koltuğa dikey olarak iletilir |
Limit Kontrolü | Çalışma basıncı ve silindir limit anahtarı kontrolü |
Acil Durum butonu | 1 acil durum düğmesi |
Sayı ve Döngüler | PLC tarafından ayarlanabilir ( 0- 99,999) |
Aksesuarlar (Opsiyonel) | 1 adet yük pedi çapı 200mm DIN EN 1335 |
UYGULAMA STANDARTLARI:
BIFMA X5.1-2017
Referans Doküman: BIFMA X5.1-2017 Döndürme Testi
Sandalye Test Adımı
Tüm sandalyeler için, toplam 120.000 döngüye kadar ilave 60.000 döngü için teste devam edin.
