Eğimli Darbe Testi için PLC Kontrol ISTA Ambalaj Test Cihazları
A523 Eğim Darbe Test Cihazı.pdf
Giriş:

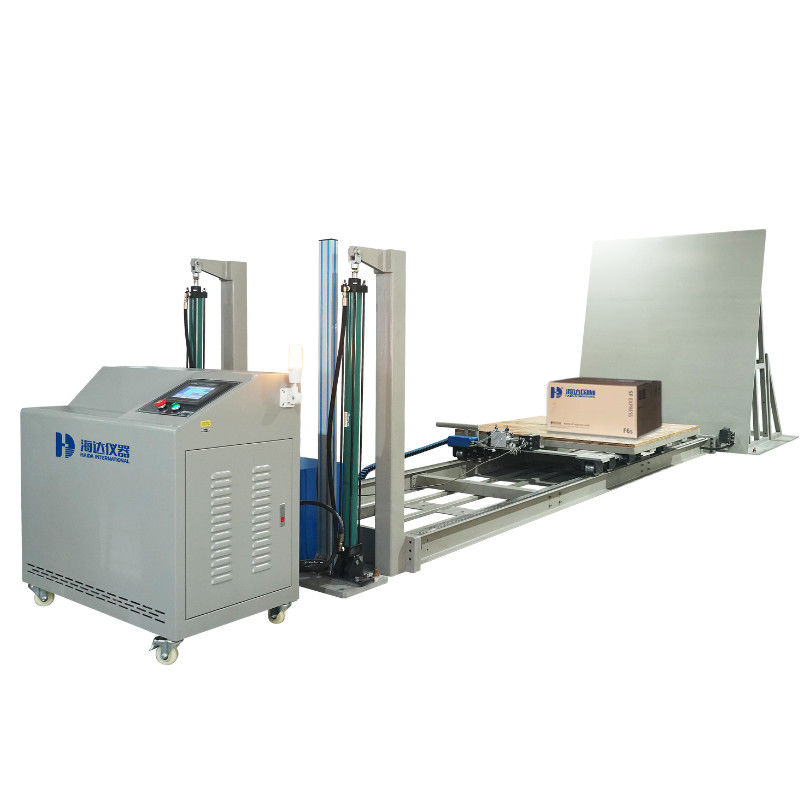

The inclined impact tester is simulated the impact strength of packaging in the real circumstance of transportation, for example, the transportation of goods. Eğimli darbe test cihazı, gerçek nakliye koşullarında, örneğin malların taşınmasında ambalajın darbe dayanımını simüle eder. This product is applied to the scientific research institutions, colleges, packaging technique test centers, packaging material manufacturers and foreign trade or transportation departments. Bu ürün bilimsel araştırma kurumlarına, kolejlere, ambalaj tekniği test merkezlerine, ambalaj malzemesi üreticilerine ve dış ticaret veya ulaştırma departmanlarına uygulanır.
Özellikleri:
1. Flexible positioning and electric trolley. 1. Esnek konumlandırma ve elektrikli arabası. It is easy to fix and achieve the changeable value of speed. Hızın değiştirilebilir değerini düzeltmek ve elde etmek kolaydır.
2. The height of trolley is relatively low so that is easy to fix the specimen; 2. Arabanın yüksekliği nispeten düşüktür, böylece numuneyi düzeltmek kolaydır; the strong impact resistance board can guarantee the fastness of the structure. güçlü darbe dayanımı kurulu yapının haslığını garanti edebilir.

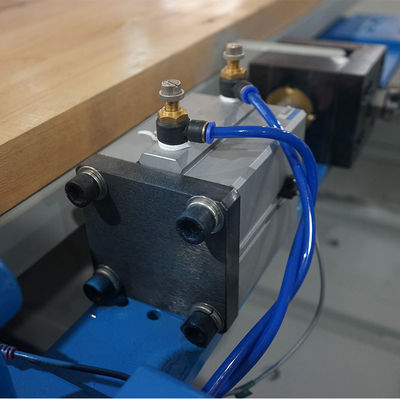

3. The trolley can be adjusted to be horizontal in order to fix the specimen for customer. 3. Müşteri için numuneyi sabitlemek amacıyla araba yatay olarak ayarlanabilir. The angle adjustment is driven by air cylinder which is flexible and convenient. Açı ayarı, esnek ve kullanışlı olan hava silindiri tarafından gerçekleştirilir.
4. Test personelini tamamen güvende tutmak için, test cihazı uzaktan kumanda işlevine sahiptir.
5. test etmeden önce, müşteri sadece test ederken yere sabitlemek gerekir, başka hiçbir karmaşık işlem.
Tasarım kriterleri :
ISTA 3E, 3J ve ISTA 6 (eğik darbe testi)
Ana parametre:
Türleri | 11 | 16 | 122 |
Yükleme kapasitesi | 600kg |
Darbe yüzeyi boyutu (L * H) mm | 1300 x 2200 mm | 1630 x 2400 mm | 1600 x2200 mm |
Tekerlekli taşıma tablası boyutu (L * W) mm | 1100 x 1100 mm | 1600 x 1100 mm | 1220 x1220mm |
Max. Maks. slide length (mm) slayt uzunluğu (mm) | 2000mm | 1800mm | 2900mm |
Dikey açıya eğik düzlem | 10 ° |
Hız aralığı (m / s) | 1.1 ~ 2.3m / sn |
Darbe yüzey malzemesi | İki raylı çelik paletli kauçuk ahşap |
Güç kaynağı | 220V, 50 / 60HZ |
Çevresel çalışma | Sıcaklık 0 ~ 40 °, nem ≤% 80 (yoğuşmasız) |
Kontrol sistemi | PLC tipi |
Taban alanı (L * G) mm | 5600 x 1500 mm | 5500 x 1630 mm | 7220 x1800mm |
Açıklama:
1. Güç: pil ana anahtarı
2. Durdurma: Testi durdur
3. Başlat: Testi başlatmak için bu düğmeye basın (test sürelerini aldığınızda otomatik olarak durur)
4. up & down: Press UP or DOWN to adjust the rolling carriage up and down, the max. 4. yukarı ve aşağı: Yuvarlanan taşıyıcıyı yukarı ve aşağı ayarlamak için YUKARI veya AŞAĞI düğmesine basın, maks. angle of rolling carriage with base is 13° Tabanlı tekerlekli taşıma açısı 13 ° 'dir
5. Sayaç: Test sürelerini ayarlama
6. Hız göstergesi: Test sırasında hızı görüntülemek için (m / s) ve başka bir test için otomatik olarak sıfırlanır
7. Zaman göstergesi: Testler sırasında zamanı görüntülemek için
8. Speeder: Darbe hızını değiştirmek için farklı frekansı ayarlayın.
