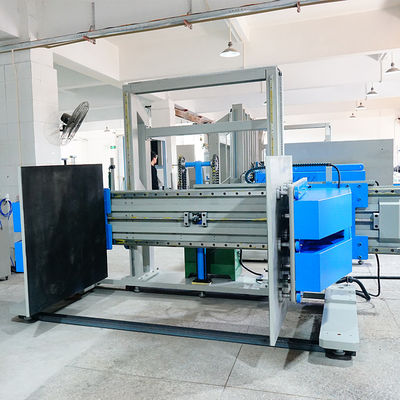

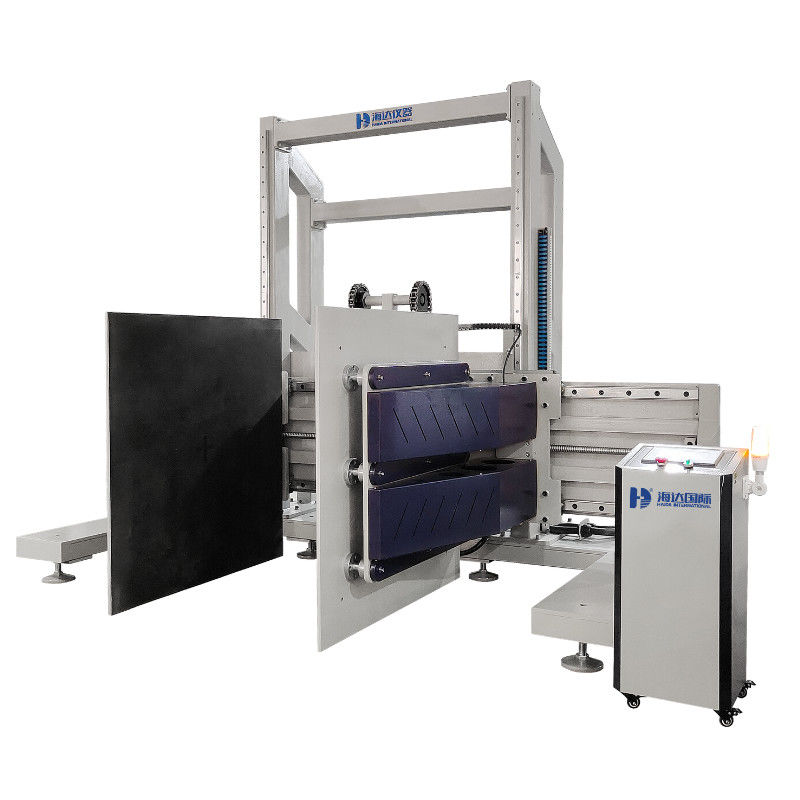

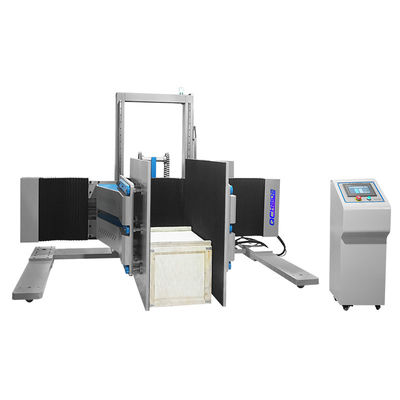

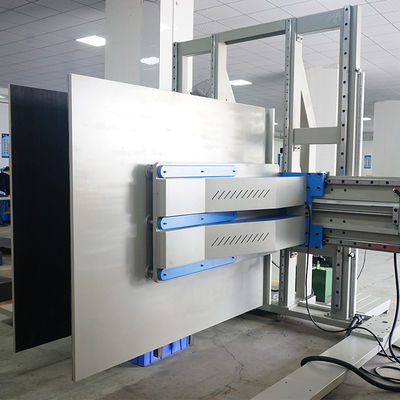

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
  • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

    Ürün ayrıntıları:

    Place of Origin: China
    Marka adı: Haida
    Sertifika: CE,,ISO
    Model numarası: HD-A534

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 Set
    Fiyat: Negotiation
    Ambalaj bilgileri: Her reçine elyaf ve PP film ile korunan ayarlayın, sonra işlemi adam ile güçlü ahşap durumda içine k
    Teslim süresi: sipariş onaylandıktan sonra 20 gün
    Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
    Yetenek temini: ayda 300 setleri
    Şimdi başvurun
    Detaylı ürün tanımı
    Maksimum numune ağırlığı: 600KG Garanti süresi: 1 yıl
    Sıkıştırma basıncı kuvveti: 400-3000Lb (ayarlanabilir) Sıkma plakası boyutu: Yükseklik 48 inç X derinlik 48 inç
    Sıkma plakası yüksekliği ayarlanabilir: 0 ° 1000mm Sıkma plakası ayarlanabilir genişlik: 200 ° 2000mm
    Motor: Panasonic Servo Motor doğruluk: ±% 5 içinde
    Sıkma kuvveti oranı: 0.25-2.5mm / sn (ISTA 6- SAMS CLUB'a göre) Kuvvet düzeltici: Kuvvet değerini gösterir ve sıkıştırma kuvvetini kalibre etmek için kullanılır.
    Kalibrasyon hassasiyeti: ±% 1 FS Cihaz genişliği: 2,5 metreden az
    güç: 220v / 60Hz Tüm ağırlık: 2000kg



    ASTM D6055 ISTA Kelepçe Kuvveti Testi için Ambalaj Test Cihazları



    ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​HD-A535 Kelepçe kuvveti test makinesi.pdf





    Güvenlik koruması

    Aşırı yük koruması, aşırı gerilim koruması ve sınırlı konum koruma cihazı



    Kullanım:

    Numune şekli

    Paralel borulu taşıma paketi

    Max. Maks. Specimen weight Numune ağırlığı

    500kg

    Sıkıştırma basıncı kuvveti

    Test örneğindeki taşıma şemasına göre, operatör ilgili yüzeye 400 ~ 3000Lb (ayarlanabilir) basınç kuvveti ekleyebilir

    Sıkma tahtası boyutu

    H * D 48 * 48 inç

    Sıkma tahtası ayarlanabilir yükseklik

    0 ° 500mm

    Yükseklik hızı

    10 ~ 300mm / dak isteğe bağlı

    Kenetleme levhası genişleme genişliği

    200 ° 2000mm

    Süpürgelik boyutu

    G * D 1500 * 1500 mm

    Sıkma panosu gereksinimi

    Make sure the two clamping board are flat, parallel and non-deform under the work condition(2000Pound) and clamp board and land are vertical. İki sıkıştırma kartının çalışma koşulu (2000Pound) altında düz, paralel ve deforme olmadığından ve kelepçe kartı ile arazinin dikey olduğundan emin olun. Clamping board thickness no less than 25mm. Sıkma tahtası kalınlığı en az 25 mm.

    Kuvvet düzeltici

    Sıkıştırma kuvvetini düzeltmek için kullanılan kuvvet değeri göstergesi

    Kuvvet hassasiyeti

    Ulusal standart 1.6 seviyesi

    Operasyon

    Manuel çalıştırma çubuğu, çatallı forkliftin sıkma kontrolü, açma, kaldırma, kaldırma veya otomatik anahtarlama modu çalışması (25 mm'den az olmamak üzere) gibi gerçek çalışma eylemlerini simüle eder

    Cihaz genişliği

    2,5 metreden az





























































    Parametreler

    Sıkma kuvveti

    1T

    renk

    isteğe bağlı

    çözüm

    1 / 100,000

    Test Alanı (U x G x Y)

    100x 100 x 100cm

    Hız testi

    10 ± 3 mm / dak

    Ağırlık

    yaklaşık 300kg

    Güç

    1 #, 220V / 50HZ





    Büyük Ürünlerin Kelepçe Sıkıştırma Test Yöntemi

    1.Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1.Paketlenmiş ürünü merdaneler arasına yerleştirmeden önce, kelepçe göstergesini kullanarak kelepçe kuvvetinin doğrulandığından emin olun. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Gösterge, merdanelerin artikülasyon noktalarının eksenleri arasında, merdanelerin yaklaşık 1/2 katı kadar yerleştirilmelidir.

    2.Ürün her sıkıştırıldığında, kuvvet en az 15 saniye uygulanmalı ve 1 dakikayı geçmemelidir.

    3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package (see flush platen photo 4). 3. Merdaneler zemine ve merdanelerin ön kenarına paketin ön tarafı ile aynı hizada olacak şekilde numuneye kelepçe kuvveti uygulayın (bkz. Düz plaka fotoğraf 4). If the package is too large for the clamps to be flush to front edge (ie, large refrigerator, tractor etc.), clamp as close to the edge as possible. Paket, kelepçelerin ön kenara (yani büyük buzdolabı, traktör vb.) Hizalanması için çok büyükse, kenara mümkün olduğunca yakın kelepçeleyin.

    4. Ürünü yıkama yönünde toplam 10 kez klempleyin.

    5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position(see fig 5 ). 5. Merdaneleri 6 x 6 inç (15,2x15,2 cm) ofset konumunda olacak şekilde paketlenmiş ürüne kelepçe kuvveti uygulayın (bkz. Şekil 5). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Hem yatay hem de dikey ofset boyutları, plakanın ön alt köşesinde ölçülür. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Ambalaj, kelepçenin ön kenardan 6 inç (yani büyük buzdolabı, traktör vb.) İçin yerleştirilemeyecek kadar büyükse, bu konuma mümkün olduğunca yakın kelepçeleyin.

    1)Exception number 1: for large products with an obvious, visible external skid(see fig 6), offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1) İstisna numarası 1: Açık, görünür bir dış kızağı olan büyük ürünler için (bkz. Şekil 6), ürün kızağın herhangi bir kısmının ötesine geçmiyorsa ve bir tür taşıma grafiği veya notu varsa ofset kelepçe testi yapılmaz. bu sadece kızaktan kelepçelendiğini gösterir. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. Herhangi bir grafik yoksa veya bunu göstermiyorsa veya kızağın ötesinde bir çıkıntı varsa, tüm kelepçe test protokolü gerçekleştirilir.

    2) İstisna numarası 2: Ürün yüksekliği, normal nakliye yönüne yerleştirildiğinde ≤ 12 inç ise, 6 x6 inç ofset testi yapılmaz.

    6. Kelepçeyi 6 x6 inç ofset konumundayken ürünü toplam 10 kez sıkıştırın.

    7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. 2 x 6 inç ofset kelepçe konumu hariç 5.2.5 adımını tekrarlayın. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. 2 x6 inç ofset, 6 x6 inç ofsete benzer, ancak plakalar yerden 2 inç ve paketin ön kenarından 6 inç geri olacak şekilde yönlendirilir. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Paket, kelepçelerin ön kenardan 2 inç (yani büyük buzdolabı, traktör vb.) İçin yerleştirilemeyecek kadar büyükse, bu konuma mümkün olduğunca yakın kelepçeleyin.

    8. Ürünün, elleçleme grafiklerinde kelepçe kullanımı için kabul edilebilir olduğu belirtilen diğer tüm kenarlarında deşarj ve ofset kelepçelerini tekrarlayın.

    Karar standartlarına göre, testte başarısız olan bir öğe varsa, “Test Hatası İşleme Sayfası



    Sıkma kuvveti:

    50-3000kg

    Sıkma kurulu boyutu:

    1200 x 1200mm

    Maksimum sıkıştırma alanı:

    1200 x 1200 x 1200 mm

    Minimum sıkıştırma alanı:

    400 x 1200 x 1200 mm

    Sıkıştırma hızı:

    5-50 mm'lik / dakika

    Yukarı-aşağı alan:

    100-600mm, ayarlanabilir, özelleştirilebilir

    Boyutlar: 3

    810 - 1900 - 2100

    Ağırlık:

    800 kg

    Güç:

    380v / 50Hz

    Kontrol sistemi:

    PLC programlı kontrol
