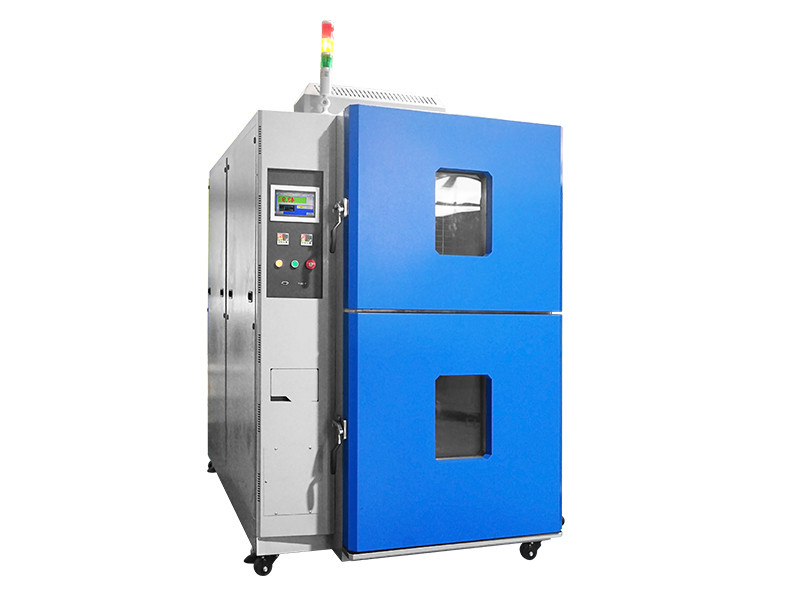

Yüksek-Düşük Sıcaklık Termal Şok Odası Çevresel Test Odası
Termal Şok Odası.pdf
1. Açıklama:
Yüksek-Düşük Sıcaklık Termal Şok Odası Çevresel Test Odasıelektronik bileşenler, metal, kimyasal malzemeler, otomasyon bileşenleri, iletişim modülü, ulusal savunma sanayi, havacılık sanayi, BGA, PCB substrat, elektronik çip IC, yarı iletken seramik ve yüksek polimer malzemeleri için mükemmel bir test makinesidir.
2. ÖzellikleriYüksek-Düşük Sıcaklık Termal Şok Odası Çevresel Test Odası:
| sistem |
Damper değiştirme yoluyla iki bölge testi |
| Üç bölgeli oda |
| Modeli |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Özelleştirilmiş |
| Verim |
test alanı |
Yüksek sıcaklık.poz aralığı*1 |
+60~ ila +200°C |
| Düşük sıcaklık.poz aralığı*1 |
-65 ila 0 °C |
| Sıcaklıkdalgalanma *2 |
±1.8°C |
| Sıcak oda |
Ön ısıtma üst sınırı |
+200°C |
| Sıcaklıkısınma süresi*3 |
ortam sıcaklığı30 dakika içinde +200°C'ye |
| Soğuk oda |
Ön soğutma alt sınırı |
-65°C |
| Sıcaklıkaşağı çekme süresi*3 |
ortam sıcaklığı70 dakikada -65°C'ye |
| Sıcaklıkkurtarma (2 bölgeli) |
Kurtarma koşulları |
İki bölgeli: Yüksek sıcaklık.maruz kalma +125°C 30 dk, Düşük sıcaklık.maruz kalma -40°C 30 dk;Numune 6,5 kg (numune sepeti 1,5 kg) |
| Sıcaklıkiyileşme süresi |
10 dakika içinde. |
| Yapı |
Dış malzeme |
Soğuk haddelenmiş paslanmaya dayanıklı çelik levha |
| Test alanı malzemesi |
SUS304 paslanmaz çelik |
| Kapı*4 |
Kilit açma düğmeli manuel olarak çalıştırılan kapı |
| Isıtıcı |
Şerit tel ısıtıcı |
| Soğutma ünitesi |
Sistem*5 |
Mekanik kademeli soğutma sistemi |
| Kompresör |
Hermetik olarak kapatılmış scroll kompresör |
| Genişletme mekanizması |
elektronik genleşme valfi |
| Soğutucu |
Yüksek sıcaklık tarafı:R404A, Düşük sıcaklık tarafı R23 |
| Soğutucu |
Paslanmaz çelik kaynaklı plakalı eşanjör |
| hava sirkülatörü |
Sirocco hayranı |
| Damper tahrik ünitesi |
Hava silindiri |
| bağlantı parçaları |
Sol tarafta 100 mm çaplı kablo bağlantı noktası (sağ taraf ve isteğe göre özel çap boyutu seçenekler olarak mevcuttur), numune güç kaynağı kontrol terminali |
| İç boyutlar (G x Y x D) |
350x400x350 |
500x450x450 |
Özelleştirilmiş |
| Test alanı kapasitesi |
50 litre |
100L |
Özelleştirilmiş |
| Test alanı yükü |
5 kilo |
10 kilo |
Özelleştirilmiş |
| Dış boyutlar (G x Y x D) |
1230x1830x1270 |
1380x1980x1370 |
Özelleştirilmiş |
| Ağırlık |
800kg |
1100kg |
Yok |
|
Yardımcı program gereksinimleri
|
İzin verilen ortam koşulları |
+5~30°C |
| Güç kaynağı |
AC380V, 50/60Hz, üç fazlı, 30A |
| Soğutma suyu besleme basıncı*6 |
02~0.4Mpa |
| Soğutma suyu besleme oranı*6 |
8m³ / saat |
| Çalışma soğutma suyu sıcaklığı.menzil |
+18 ila 23 °C |
| Gürültü seviyesi |
70 dB veya daha düşük |
3.Notlar
1) Yüksek sıcaklığa maruz kalma aralığı alt sınırı + 60°C veya düşük sıcaklığa maruz kalma aralığı alt sınırı -60°C gerekiyorsa, lütfen "ortam sıcaklığına maruz kalma" seçeneğini seçin
2) Sıcaklık dalgalanmasının ±1,8°C'nin altına düşmesi gerekiyorsa lütfen "Düşük sıcaklık dalgalanması paketini" seçin
3) Sıcaklık artırma/düşürme süresi yalnızca bağımsız hazne çalışması sırasında geçerlidir
4) Otomatik kayar kapı gerekiyorsa, lütfen "Otomatik kapı paketi"ni seçin.
5) Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur
6) Sadece su soğutmalı kondansatöre uygulayın
4. Güvenlik CihazlarıYüksek-Düşük Sıcaklık Termal Şok Odası Çevresel Test Odası
1) Sıcak hazne aşırı ısınma koruma şalteri
2) Soğuk oda aşırı ısınma koruma şalteri
3) Hava sirkülatörü aşırı yük alarmı
4) Buzdolabı yüksek/düşük basınç koruyucusu
5) Kompresör sıcaklık anahtarı
6) Hava basınç şalteri
7) Sigorta
8)Su süspansiyon rölesi (yalnızca su soğutmalı özellik)
9)Kompresör devre kesici
10) Isıtıcı devre kesici
11)Test alanı aşırı ısınma/aşırı soğutma koruyucusu
12) Hava boşaltma valfi
5.Kontrol
Dokunmatik ekranlı bir LCD ekran (ekranda görüntülenen talimatlar) kullanılarak basitleştirilmiş çalıştırma ve ayarlar.Test modellerinin, test alanı sıcaklıklarının, sıcaklık döngülerinin ve trend grafiği ekranlarının bir bakışta doğrulanması.
| Ayar |
Dokunmatik panel ile etkileşimli tuş girişi |
| Görüntülemek |
LCD (5,7 inç) |
| Sıcaklık kontrol fonksiyonu |
Test alanı: maruz kalma sıcaklığı.
Sıcak oda: ön ısıtma sıcaklığı.
Soğuk oda: ön soğutma sıcaklığı.
|
| PID kontrolü |
| Önceden ayarlanmış sıcaklık aralığı |
Yüksek sıcaklık: 60 ila 200'C
Düşük sıcaklık: -78 ila 0'C
|
| Çözünürlük ayarı |
1'C |
| Giriş |
Termokupl tipi T (Bakır/Bakır-Nikel) |
| Ayar ve gösterge aralıkları |
Ön ayar süresi: 0 dak.99 saat 59 dk.
Önceden ayarlanmış döngü: 1 ila 9.999 döngü
|
| Aksesuar işlevi |
zamanlayıcı ön ayarı
Aşırı ısınma/aşırı soğutma koruması
Güç kesintisi/kurtarma seçimi
Sıcaklık geri kazanım süresi ayarı
Program belleği
Otomatik güç kapatma
Programlanmış zaman göstergesi
Test tamamlama modu seçimi
Trend grafiği
Alarm geçmişi ekranı
Sensör kalibrasyonu
RS-232/ USB iletişimi
|
