Material High Low Temperature Thermal Test Equipment , Enviromental Climatic Chamber

Malzeme Yüksek Düşük Sıcaklık Termal Test Cihazları, Çevresel İklim Odası

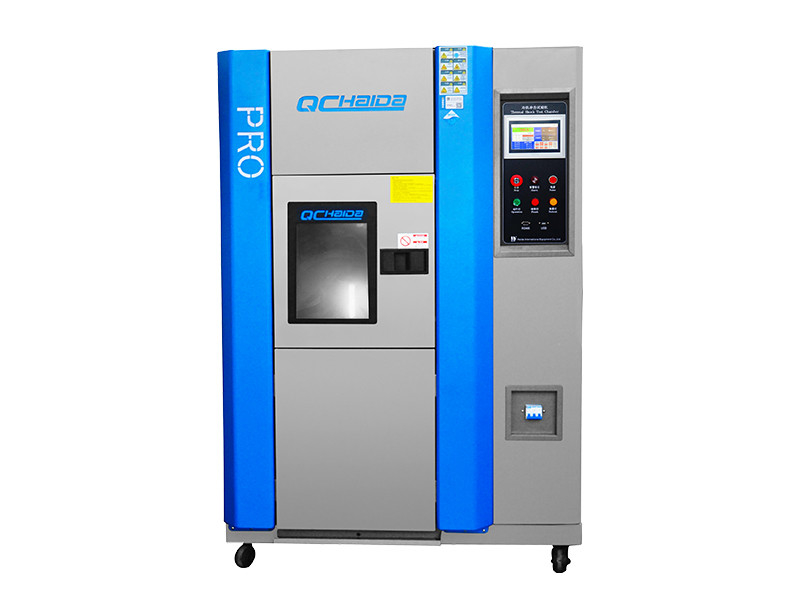

HD-E703Üç Bölge Termal Şok Test Odası

ürün tanıtımı
Termal Şok Odasımalzeme yapısını veya kompozit malzemeyi test etmek için kullanılır, çok yüksek sıcaklıkların ve çok düşük sıcaklık ortamının sürekli olarak tolere edebileceği seviyede bir anda, termal genleşme ve büzülme nedeniyle kimyasal değişiklikleri veya fiziksel hasarı en kısa sürede test etmek için kullanılır. ürünün kalitesini onaylayarak.uygun nesneler arasında elektrikli ve elektronik bileşenler, otomasyon bileşenleri, iletişim bileşenleri, otomobil parçaları, metaller, kimyasallar, plastikler ve diğer endüstriler ve savunma sanayi, havacılık, askeri sanayi, BGA, PCB grubu çekme, elektronik çip IC, yarı iletken seramik malzeme ve fiziksel kurban yer alır. polimer değişiklikleri.

Ürün Kullanımı
Termal Şok Odası, kimyasal veya fiziksel hasarın neden olduğu ısı sintinelerini soğuk büzüşmesini mümkün olan en kısa sürede test etmek için, sürekli ortam altında son derece yüksek sıcaklık ve düşük sıcaklık ile bir anda test etmek veya kompozit malzeme yapısını test etmek için dereceye dayanabilir. elektrik ve elektronik bileşenler, otomasyon, haberleşme bileşenleri, otomobil parçaları, metal parçalar, kimyasal maddeler, plastik ve diğer sanayiler, savunma sanayi, havacılık, endüstriyel, BGA, PCB tabanı, elektronik çip IC, yarı iletken seramikler ve polimerin fiziksel şekil değiştirmesinde malzeme, malzemeyi tekrar tekrar çekecek şekilde test etmek ve ürünü yüksek/düşük sıcaklıkta ısı sintine eder soğuk büzülme çıkışını kimyasal veya fiziksel hasar, hassas IC'den ağır mekanik bileşenlere kadar ürünlerin kalitesini doğrulayabilir, ideal yoktur test araçlarının buna ihtiyacı yoktur.

Ürün özelliği
1, Ürün konturu sanatsal, makul yapı, zanaat gelişmiş, iyi seçilmiş malzemeler, basit ve rahat kullanım ve güvenilir ekipman performansına sahiptir.
2, Ekipman, yüksek sıcaklık kutusu, düşük sıcaklık kutusu, üç parçalı test kutusu olarak ayrılmıştır, benzersiz termal yapıları ve ısı depolama etkisini benimser, tamamen hareketsizdir, test edilen nesne, sıcak ve soğuk anahtarlama yolunun uygulanmasını test ederken soğuk rüzgar olacaktır. , sıcak sıcak ve soğuk darbe testi sıcaklık ithalat test alanı.
3, En gelişmiş ölçüm cihazını benimseyen, geniş renkli LCD denetleyici, insan-makine dokunmatik iletişim kutusu tipi LCD insan-makine arayüzü denetleyicisi KULLANAR, basit kullanım, kolay öğrenme, kararlı ve güvenilir, İngilizce tüm sistem çalışma koşullarını gösterir, uygular ve ayarlar süreç eğrisi.
4, 96 test spesifikasyonu bağımsız ayarı ile, darbe süresi 999 saat 59 dakika, döngü 1 ~ 999 kez ayarlanabilir, bu otomatik makine çalışmasını gerçekleştirebilir, en yüksek otomasyon derecesi, iş yükünü azaltır, işletme personeli otomatik olarak çalışabilir, çalışmayı durdurabilir her zaman;
5, artı güç yükü kablolama test bileşenleri için test deliğinin sol tarafında 50 mm çapında kutu.
6, bağımsız olarak yüksek sıcaklık, düşük sıcaklık ve soğuk ve sıcak şok işlevini üç farklı koşulda ayarlayabilir ve soğuk ve sıcak şok durumunda gerçekleştirebilir, iki yuva veya üç yuva ve soğuk şok, termal şok darbe işlevi seçebilir, vardır yüksek ve düşük sıcaklık test makinesinin işlevi.
7, Tam otomatik, yüksek hassasiyetli sistem devresi, eylem, herhangi bir parça tamamen PLC kilit koluna sahiptir, tümü PID otomatik yönlendirme kontrolünü benimser, sıcaklık kontrol hassasiyeti yüksektir.
8, Gelişmiş bilim ve hava sirkülasyonu döngüsü tasarımı, iç mekan sıcaklığı tekdüzeliğini sağlar, herhangi bir köşeden kaçınır; Eksiksiz güvenlik koruma cihazı, herhangi bir olası güvenlik gizli tehlikesini önlemek için, ekipmanın uzun vadeli güvenilirliğini sağlar

İşletme Prosedürleri
Genel olarak, yüksek ve düşük sıcaklıkta darbe testi odası işlemleri beş seçeneğe ayrılır: ön işleme, ilk test, test, kurtarma ve son olarak tespit edilir.HSBC Şubesi Hengtai aşağıda detaylı süreç içeriğini herkesle paylaşmak için:
1. Şartlandırma: Test numunesi, sabit bir sıcaklığa ulaşana kadar normal atmosferik koşullar altında teste tabi tutulur.
2. İlk test: test numunesi ve kontrol standartları, gereksinimleri karşılamak için doğrudan yüksek ve düşük sıcaklıkta darbe testi odasına alınabilir.
3. Deney:
1) Test numuneleri, standart bir test odasına yerleştirilmeli ve test numunesinin belirli bir süre sabit bir sıcaklıkta, uzun süre geçerli olması için oda (oda) sıcaklığı belirli bir nokta içinde yükselmelidir.
2) yüksek sıcaklık fazından sonra, test örneğini dönüştürmek için 5 dakika içinde, düşük sıcaklıklı bir odaya (-55 ℃ oda) ayarlanır, tutma 1 saat veya test örneğinin sıcaklık stabilitesine ulaşması uzun bir süreye tabidir. .
3) düşük sıcaklık aşamasından sonra, test örneğini dönüştürmek için 5 dakika içinde bir sıcaklık odasına (70 ℃ hazne) ayarlanır, tutma 1 saat veya test örneğinin sıcaklık stabilitesine ulaşması uzun bir süreye tabidir.
4) yukarıda açıklanan protokol, üç döngüyü tamamlamak için tekrarlandı.Numune büyüklüğüne ve yer ve zamanın büyüklüğüne göre biraz hata olabilir.
4. Geri yükleme: Test odasından alınan test numuneleri, test numunesi sıcaklık stabilizasyonuna ulaşana kadar normal atmosferik koşullar altında test edilmelidir.
5. Son test: hasar kontrol standartlarının kapsamı ve test sonuçlarının diğer değerlendirme yöntemleri.
