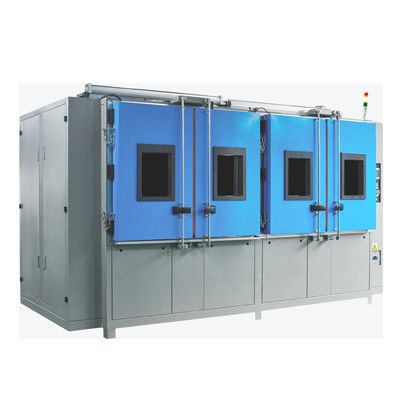

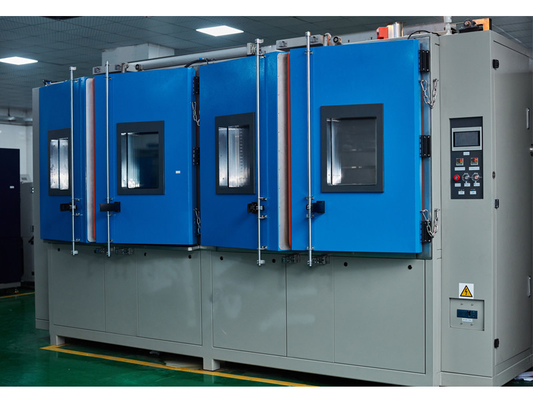

Soğuk yuvarlanmış ısı değiştiricisi termal şok test odası 50 / 60Hz
Termal Şok Odası.pdf
1- Açıklama:
Termal Şok OdasıDüşük sıcaklık ve yüksek sıcaklık birikim yuvası,açık damper'dan sonra,Bu hızlı sıcaklık sarsıntı etkisi elde etmek için depolanan oluk ithalat test yuvalarında sıcak ve soğuk sıcaklık alacaktır,Balanse sıcaklık kontrol sistemi (BTC) ile, hava dolaşımı sisteminin özel tasarımı, PID'de SSR'yi kontrol etmenin yolu, sistemi ısı kaybı miktarına eşit ısı eklemek için.
Sıcak ve soğuk darbe testi kutusunun işleyişi: ön işleme, ilk denetim, test, geri kazanma,
Klima sistemi
1, hava kontrolü:zorlu havalandırma dolaşımı, dengeleme termostat yöntemi (BTC). Bu yöntem sadece sürekli çalıştırma için soğutma sistemi durumuna değinmez,PID çıkışını otomatik olarak hesaplayarak sonuçların çıkışını kontrol etmek için ısıtıcının sıcaklık ayar noktasına göre kontrol sistemi, ve nihayetinde dinamik bir dengeyi elde etmek.
2, hava dolaşımı:hava dolaşımı fan kanalı ve paslanmaz çelik uzun eksen arasında inşa edilmiş, enerji verimli buzdolaplarının kullanımı ve etkili ve verimli ısı değişimci havalandırma ile düzenleme sistemi,sıcaklık değişikliğinin amacına ulaşmak içinDüzenlenebilir hava çıkışı ayarlama bult ile, böylece önemli ölçüde oda sıcaklığı eşitliğini iyileştirmek;
3, hava soğutma yöntemi:Çok aşamalı diyaframlı hava ısı değiştiricisi.
4, hava ısıtma:Watkins kaliteli nikel kromlu elektrikli ısıtıcı.
2Özellikler:
|
Sistem
|
İki bölge testi
amortisör değiştirme ile
|
|
Üç bölgeli oda
|
|
Model
|
HD-E703-
50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Özel
|
|
Performans
|
Test alanı
|
Yüksek sıcaklığa maruz kalma aralığı*1
|
+60~ +200°C
|
|
Düşük sıcaklığa maruz kalma aralığı*1
|
-65'den 0 °C'ye kadar
|
|
Sıcaklık dalgalanması *2
|
±1,8°C
|
|
Sıcak oda
|
Ön ısıtıcı üst sınırı
|
+200°C
|
|
Sıcaklama süresi*3
|
30 dakika içinde ortam sıcaklığı +200°C'ye
|
|
Soğuk oda
|
Ön soğutma alt sınırı
|
-65°C
|
|
Geçici çekme süresi*3
|
70 dakikada ortam sıcaklığı -65°C'ye
|
|
Geçici iyileşme (2 bölge)
|
Geri kazanma koşulları
|
İki bölge: Yüksek sıcaklığa maruz kalmak +
125°C 30 dakikada, Düşük sıcaklıkta -40°C 30 dakikada; Örnek 6,5 kg (örnek sepeti 1,5 kg)
|
|
Geçici iyileşme süresi
|
10 dakika içinde.
|
|
İnşaat
|
Dış malzeme
|
Soğukta yuvarlanmış pas geçirmez çelik levha
|
|
Test alanı malzemesi
|
SUS304 paslanmaz çelik
|
|
Kapı*4
|
Kilitleme düğmesi olan el ile çalıştırılan kapı
|
|
Isıtma
|
Çizgi tel ısıtma makinesi
|
|
Soğutma ünitesi
|
Sistem*5
|
Mekanik soğutma sistemi
|
|
Kompresör
|
Hermetik olarak mühürlenmiş rulo kompresörü
|
|
Genişleme mekanizması
|
Elektronik genişleme valfi
|
|
Soğutucu
|
Yüksek sıcaklık tarafı:R404A, Düşük sıcaklık tarafı R23
|
|
Soğutucu
|
Paslanmaz çelik kaynaklı plaka ısı değiştiricisi
|
|
Hava dolaşımı
|
Sirocco fanı
|
|
Damper tahrik ünitesi
|
Hava silindir
|
|
Ayarlar
|
Sol tarafta çapı 100 mm olan kablo portu (sağ taraf ve özel çaplı boyutlar seçenek olarak mevcuttur), numune
Güç kaynağı kontrol terminalı
|
|
İç boyutları (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Özel
|
|
Test alanı kapasitesi
|
50L
|
100L
|
Özel
|
|
Test alanı yükü
|
5 kg
|
10 kg
|
Özel
|
|
Dış boyutlar (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Cust
iptal edildi
|
|
Ağırlık
|
800 kg
|
1100 kg
|
N/A
|
|
Kullanım gereksinimleri
|
İzin verilen ortam koşulları
|
+5~30°C
|
|
Güç kaynağı
|
AC380V, 50/60Hz,
Üç fazlı, 30A
|
|
Soğutma suyu kaynağı basıncı*6
|
02 ~ 0,4Mpa
|
|
Soğutma suyu tedarik oranı*6
|
8m3 /h
|
|
Çalışma soğutma suyunun sıcaklık aralığı
|
+18 ila 23 °C
|
|
Gürültü seviyesi
|
70 dB veya daha az
|
Şok odası şu şekilde çalışır:
1, düşük sıcaklıklı depolama tankları:Tank sıcaklığı kanal ısıtıcısının, buharlaştırıcının ve fanın çalışma durumundan belirlenir.İş odasındaki buharlaştırıcıya akan soğutucuyu bastırmak için genişleme valfinden sonra, iş odasının sıcaklığını düşürmek için ısı emici ve gazlaştırma çalışma odası; gazlaştırılmış soğutma maddesi emilir ve yüksek bir ısıya sıkıştırılır,Yüksek basınçlı gaz kondensör kompresöre kondensasyon sıvıya dönüşür., ve sonra tarama programı,ve sonunda genişleme valfi ile tekrar çalışma odasına girdikten sonra sıkıştırılır ve buharlaştırıcı ısıyı emer ve gazlaştırır ve daha sonra kompresör emici tarafından sıkıştırılır.
2, yüksek sıcaklıklı depolama tankları:tespit anından gelen bir merkezi denetleyici sıcaklık algılama sinyali ve ayarlanmış sıcaklık sinyali karşılaştırılır.Enstrüman PID mantıksal devre çıkış sinyali ile elde edilen karşılaştırma sinyali, katı durum rölesini kontrol etmek için kapatılır veya ısıtma zamanı oranı çıkış güç seviyesini ayarlar., böylece otomatik sıcaklık kontrolünün amacına ulaşılır.
3, sıcaklık şok testi odası:otomatik olarak kontrol edilen yüksek sıcaklıklı valfler,depolama odası arasındaki düşük veya yüksek sıcaklıklar, kapalı bir hava dolaşımı sistemi oluşturmak için karşılıklı olarak değiştirilmiştir ve düşük sıcaklıklı kutu veya kutular, hızla hedef sıcaklık testlerine ulaştı.
Notlar
1Yüksek sıcaklık maruz kalma aralığının alt sınırı + 60°C veya düşük sıcaklık maruz kalma aralığının alt sınırı -60°C gerekirse lütfen çevre sıcaklığı maruz kalma seçeneğini seçin.
2. Eğer sıcaklık dalgalanması ±1.8°C'nin altında olması gerekiyorsa lütfen Alçak sıcaklık dalgalanması paketi'ni seçin
3Sıcaklık ısıtıcı / çekme zamanı yalnızca bağımsız oda çalışması sırasında geçerlidir.
4. Otomatik olarak çalıştırılan kaydırma kapısı gerekirse, lütfen "Automatik olarak kapı paketi" seçin
5. Hava soğutmalı kondansör / Su soğutmalı kondansör her ikisi de mevcut
6Sadece su soğutmalı kondansöre uygulayın.
3Güvenlik cihazları:
- Sıcak oda aşırı ısınma koruma düğmesi
- Soğuk oda aşırı ısınma koruma düğmesi
- Hava dolaşımı aşırı yük alarmı
- Buzdolabı yüksek/düşük basınç koruyucu
- Kompresör sıcaklık anahtarı
- Hava basıncı anahtarı
- Sigorta
- Su asılılıklı röle (sadece su soğutmalı özellik)
- Kompresörün devre kesici
- Isıtma devre kesicisi
- Test alanı aşırı ısınma/aşırı soğutma koruyucusu
- Hava temizleme valfi
Kontrol
Uygulama ve ayarlamalar, dokunmatik ekranlı bir LCD ekran kullanımı ile basitleştirilmiştir (ekranda gösterilen talimatlar).ve trend grafiği göstergeleri.
|
Yapılandırma
|
Dokunmatik panel ile etkileşimli tuş girişi
|
|
Görüntüle
|
LCD (5,7 inç)
|
|
Sıcaklık kontrolü fonksiyonu
|
Test alanı: maruz kalma sıcaklığı.
Sıcak oda: ön ısıtma sıcaklığı.
Soğuk oda: soğutma öncesi sıcaklık.
|
|
PID kontrolü
|
|
Önceden ayarlanmış sıcaklık aralığı
|
Yüksek sıcaklık: 60'dan 200'e kadar
Düşük sıcaklık: -78'den 0°C'ye
|
|
Çözünürlük ayarlama
|
1 ̊C
|
|
Giriş
|
Termokopül tipi T (Bakır/Bakır-Nikel)
|
|
Ayarlama ve gösterim aralıkları
|
Ön ayarlama süresi: 0 dakikadan 99 saat 59 dakikaya kadar.
Önceden ayarlanmış döngü: 1 ila 9,999 döngü
|
|
Aksesuar fonksiyonu
|
Zamanlayıcı önceden ayarlandı
Aşırı ısınma/aşırı soğuklama koruması
Güç kesintisi / kurtarma seçimi
Sıcaklık geri kazanma süresi ayarlamaları
Program hafızası
Otomatik güç kesimi
Programlanmış zaman göstergesi
Test tamamlama modunun seçimi
Trend grafiği
Alarm geçmişini göster
Sensör kalibrasyonu
RS-232 / USB iletişim
|
Günlük bakım
1. Termal şok bana uzun bir kapanma düzenli olarak her yarı güç kullanılmaz, güç süresi bir saatten az değil, ve ilgili yedek parçalar ve test ekipman düzgün çalışıyor.
2Sıcak ve soğuk şok kutusu düzenli olarak temizlenmelidir: temizlik düzeyleri, zorla hava dolaşımı etkisinde test farklı olduğundan,Bir sürü toz parçacığı ve diğer küçük nesneler toplayacak buharlaştırıcı düzenli olarak temizlenmelidir.
3. Düşük sıcaklıklı oda dolaşım fanı, kondansör fanı ve temiz denge düzeltmesi: temizlik ve buharlaştırıcı farklı çalışma ortamı nedeniyle benzerdir.Kondansör fanlarında çok fazla toz toplayacaktır., ve diğer küçük parçacık nesneleri düzenli olarak temizlenmelidir.
4- Aygıtı hareket ettirmek için Paddy Ashdown Lai enstrümantasyon teknik personelinin en iyi rehberliğine, ekipman hasarının önlenmesi için,devrenin düzgün çalışmasını onaylamak için güç açmadan önce profesyonel bir elektrikçiye sahip olmalıdır, veya yanmış ekipman ile ilgili bileşenler olacak.
