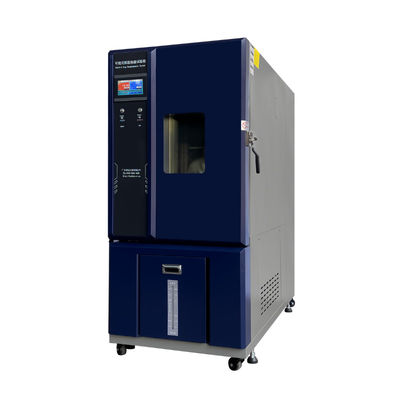

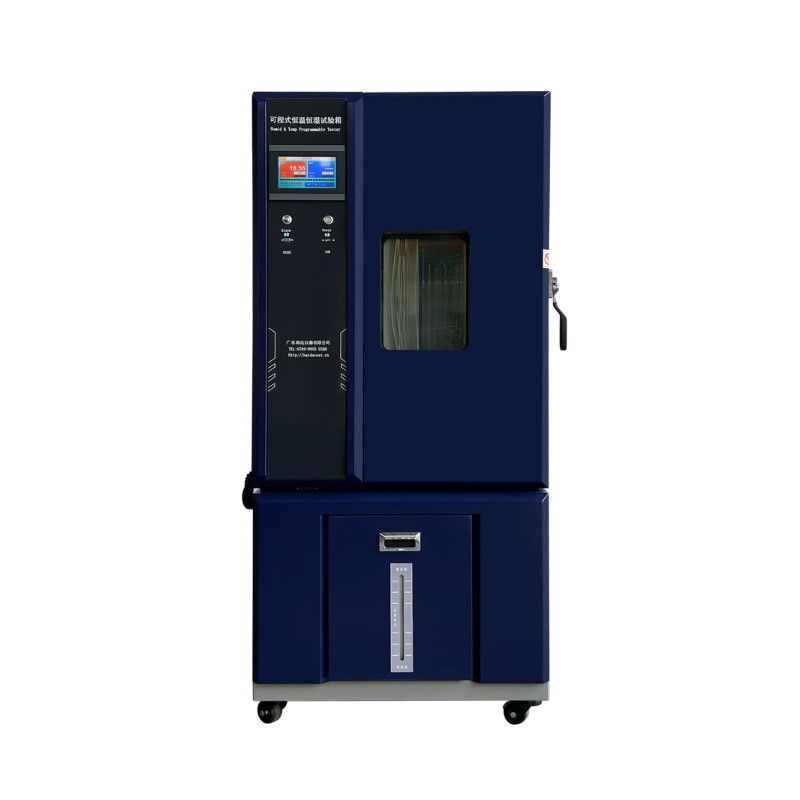

PID kontrolü Sıcaklık Nem Odası Çevresel Test Ekipmanı
İndirilebilir Bilgiler
Termal Şok Odası.pdf
UV Hızlandırılmış Hava Şartlarına Dayanıklılık Test Cihazı.pdf
Su püskürtme test odası.pdf
Toz Odası.pdf
Haida IPX1 - IPX8 Yağmur Test Odası.pdf
Sıcaklık ve nem odası.pdf
UV Yaşlandırma Test Odası Kullanım Kılavuzu - Kontrol...
Performans
Çevre test odasıhem sıcaklığı hem de nemi simüle edebilir. %10 RH ila %95 RH arasındaki kontrollü nem, 6°C çiğlenme noktasıyla sınırlanan +10°C ila +85°C kuru termometre sıcaklığı aralığında tutulabilir. Daha düşük çiğ noktası koşulları için (düşük bağıl nem veya düşük kuru termometre sıcaklıklarında bağıl nem), kuru hava tahliyesine veya GN2 (gaz halinde nitrojen) tahliyesine ihtiyacınız olacaktır. Nem aralığı sınırları için her sıcaklık-nem odasının teknik özellikler sayfasındaki nem aralığı tablosuna bakın.
Performans Gelişimi Talebi için Sorular:
Sistem ve Performans Seçenekleri
- Düşük ve Ultra Düşük Nem Nem kontrol aralığını genişletir. (Normal Nem Aralığı Diyagramı)
- Su soğutma sistemi.
- Kuru Hava Temizleme, -40 °C'de temizleme yaparak odadaki nemi son derece düşük tutar. Basınçlı hava beslemesi gerekli
- Ek raflar, 50 Kg yükleme
- Esnek silikon fişli kablo portları, 50, 100, 150mm veya müşteriye özel çaplar
Özellikler:
Aralık – 70 ila 150°C
|
Sıcaklık/Nem
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Yalnızca geçici
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Sıcaklık Aralığı:
|
-70°C ～150°C
|
|
Soğutma Kapasitesi
|
~ 2,5 kW -50°C'de
|
~ 3 kW -50°C'de
|
~ 5 kW -50°C'de
|
| |
~ 6,5 kW -50°C'de
|
~ 8,5 kW -50°C'de
|
~ -50°C'de 9 kW
|
|
Isıtma Sistemi
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Sıcaklık Dalgalanması:
|
±0,5°C
|
|
Sıcaklık Gradyanı:
|
±0,5°C～±0,2°C
|
|
Isıtma Hızı†:
|
≥3°C/dak ortalama (Gelişmiş model 5 – 15°C/dak)
|
|
Soğutma Hızı†:
|
≥1°C/dak ortalama (Gelişmiş model 5 - 15°C/dak)
|
|
Nem Aralığı:
|
%10~%95 RH (Diyagramdaki Normal Nem Aralığına Referans)
|
|
Nem Dalgalanması:
|
±1,5%RH~±2,0%RH
|
|
Nem Gradyanı:
|
±3%RH
|
|
Boyutlar
|
|
Çalışma alanı boyutları
(GxDxY)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dış boyutlar
(GxDxY)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Site Gereksinimleri
|
|
Elektrik Kaynağı:
|
208V 3Ø 60Hz veya 230V 3Ø 60Hz (müşteriye özel)
|
|
Nem Suyu
|
Damıtılmış su
|
|
Yoğuşma Tahliyesi:
|
1/2" hortum bağlantısı (yerçekimi tahliyesi)
|
Aralık – 40 ila 150°C
|
Sıcaklık/Nem
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Yalnızca geçici
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Sıcaklık Aralığı:
|
-40°C ～150°C
|
|
Soğutma Kapasitesi
|
~ 2 kW -20°C'de
|
~ 2,5 kW -20°C'de
|
~ 4,5 kW -20°C'de
|
| |
~ 5,5 kW, -20°C'de
|
~ 8 kW -20°C'de
|
~ -20°C'de 8,5 kW
|
|
Isıtma Sistemi
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Sıcaklık Dalgalanması:
|
±0,5°C
|
|
Sıcaklık Gradyanı:
|
±0,5°C～±0,2°C
|
|
Isıtma Hızı†:
|
≥3°C/dak ortalama (Gelişmiş model 5 – 15°C/dak)
|
|
Soğutma Hızı†:
|
≥1°C/dak ortalama (Gelişmiş model 5 - 15°C/dak)
|
|
Nem Aralığı:
|
%10~%95 RH (Diyagramdaki Normal Nem Aralığına Referans)
|
|
Nem Dalgalanması:
|
±1,5%RH~±2,0%RH
|
|
Nem Gradyanı:
|
±3%RH
|
|
Boyutlar
|
|
Çalışma alanı boyutları
(GxDxY)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dış boyutlar
(GxDxY)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Site Gereksinimleri
|
|
Elektrik Kaynağı:
|
208V 3Ø 60Hz veya 230V 3Ø 60Hz (müşteriye özel)
|
|
Nem Suyu
|
Damıtılmış Su
|
|
Yoğuşma Tahliyesi:
|
1/2" hortum bağlantısı (yerçekimi tahliyesi)
|
Özellikler:
Paslanmaz çelik dış cephe
Kapı çerçevesinin etrafında tam termal izolasyon
Sol tarafta bir adet 50 mm (2") çapında kablo bağlantı noktası, esnek silikon fişli
Üç seviyeli aşırı ısınma koruması
BTL-433 modeli için 115V ana güç
Yüksek performans ve sessiz çalışma (65 dBa)
Kolay kaldırılabilen servis panelleri, soldan elektrik erişimi
Standart Özellikler:
- İç mekan için paslanmaz # 304 çelik
- Dış cephe için çelik boya
- Sağlamlık ve uzun ömür için köpük yalıtımlı kapı
- Bakımı kolay plastik su deposu
- Donma önleme fonksiyonuna sahip Gözlem Penceresi
- Yüksek performanslı soğutma sistemi
- TEMI-880 PLC kontrol cihazı için kolay kullanıcı arayüzü
- Bir adet 100 mm kablo bağlantı noktası/ Müşteri tarafından belirlenir
- Bir raf, 10 Kg yükleme ve 4 tekerlek dahil
- Van Tipi Sirocco,L134,Fanlı
- PID kontrollü-Paslanmaz Çelik Nemlendirici
- DuPont R-404A [Flor İçermeyen] Soğutucu Akışkan / 23 -40 °C'nin altı için
- Veri çıkışı için USB bağlantı noktası
- Patlamaya karşı korumalı iç lambalar
- Veri günlüğü grafik kaydediciler, kağıtsız kaydediciler verileri PLC'de saklar.
Performans Göstergeleri
Sıcaklık Aralığı RT + 10°C ~ 100°C Nem 80 ~ %98 R · H dalgalanması / tekdüzelik ≤ ± 0,5°C / ± 2°C sıcaklık sapması +%2, - %3 R · H Oda sıcaklığında yaklaşık 20 dakika ısıtma süresi ~ 100 °C sıcaklık kontrolü ± 1°C ± %2
Kontrol Sistemi
İthal mikrobilgisayar sıcaklık kontrol cihazı ıslak entegre kontrol cihazı (doğrudan yüzde nemi gösterir).
Doğruluk aralığı ayar doğruluğu: sıcaklık ± 0,1 °C, nem ± %0,1 R · H, gösterge doğruluğu: sıcaklık ± 0,1 °C, sıcaklık ± %0,1 R · H sıcaklık ve nem sensörleri platin platin direnci · PT100Ω.
Isıtma sistemi tamamen bağımsız sistem olup, elektrikli ısıtmalı nikrom ısıtıcıdır.
İzoleli harici nemlendirme sistemleri, paslanmaz çelik kazan tipi sığ yüzeyli evaporatif nemlendirici.
Dolaşım sistemi sıcaklığı düşük gürültülü klima motorları, yapraklı santrifüj rüzgar çarkı.
Isıtma Sistemi
Nikel-krom alaşımlı ısıtma teli ısıtma hızını kullanarak uzak kızılötesi ısıtma;
Yüksek sıcaklık, düşük sıcaklık tamamen bağımsız sistemler;
Sıcaklık kontrolü Kanal koordinasyon kontrolüne sahip P · I · D + S · S · R sistemi;
Yüksek doğruluk ve yüksek verimli güç verimliliği elde etmek için çıkış gücünü mikrobilgisayar hesabıyla sıcaklık kontrolü yapın.
Paketleme ve Nakliye
Simülasyon Animatronic Müşteri Triceratop'lar, yalnızca iyi şok emilimi, darbe direnci, ısı yalıtımına sahip olmakla kalmayıp aynı zamanda toksik olmayan, kokusuz, nem korozyonu, iyi şeffaflık vb. avantajlara sahip olan ahşap kutuya yerleştirilmeden önce hava kabarcıklı film ile kaplanır.
