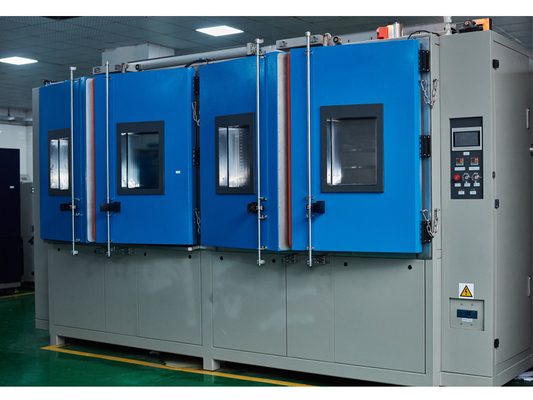

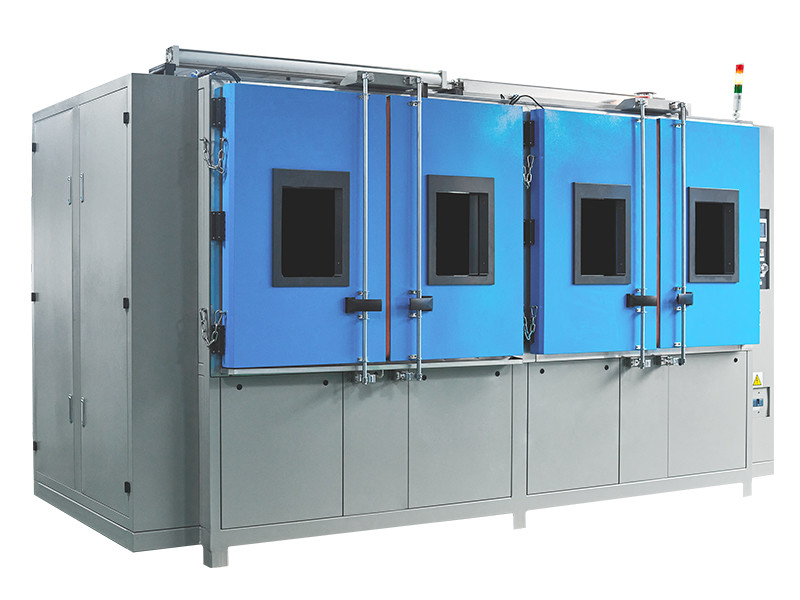

Evaporatif Kondenser Termal BTC Tye Hava Sirkülasyonu Termal Şok Odası
Termal Şok Odası.pdf
Tanım:
Evaporatif Kondenser Termal BTC Tye Hava Sirkülasyonu Termal Şok Odası, ısı sintinelerini mümkün olan en kısa sürede test etmek için, sürekli ortam altında son derece yüksek sıcaklık ve düşük sıcaklık derecesine göre bir anda kompozit malzeme yapısını test etmek veya kompozit malzeme yapısını test etmek için kullanılır. kimyasal veya fiziksel hasardan kaynaklanan soğuk büzülme
Standardı Karşılayın:
Düşük sıcaklıkta GB/T2423.1 test yöntemi; GB/T2423.2 yüksek sıcaklık test yöntemi;
GB/T2423.22 sıcaklık testi;GJB150.5 sıcaklık darbe testi;
GJB360.7-87 sıcaklık darbe testi; GJB367.2-87, 405 sıcaklık darbe testi.
SJ/y73 T10187-91 serisi sıcaklık test odası SJ/y73 T10186-91 serisi sıcaklık test odası
IEC68-2-14 _ GB/T2424.13'ün test yöntemi N_ sıcaklık değişiklikleri - 2002 sıcaklık değişimi için test yöntemi test kılavuzu
GB/T2423.22-2002 sıcaklık ayrışma testi QC/T17-92 otomobil parçaları genel kuralları
EIA364-32 termal şok test programı (sıcaklık döngüsü) elektrik konnektörü ve çevresel etki değerlendirmesinin soketi
Soğutma Sistemi
soğutma sistemleri ve kompresörler: Bölme soğutma hızını ve minimum sıcaklık gereksinimlerini sağlamak için, yarı hermetik kompresörlerden oluşan bir Alman COPELANDBAN'ın ikili kademeli freon soğutma sistemini kullanan test odası.Kademeli soğutma çevrimi sistemi, konteynıra bağlı olan bir yüksek basınçlı ve bir düşük basınçlı soğutma çevrimi içerir, buharlaştırma kondansatörü, evaporatör ve kondenser, yüksek basınçlı sirkülasyonun bir kondansatörü olarak düşük basınçlı sirkülasyon evaporatörü olarak işlev görür.
Soğutma sistemi enerji düzenleme teknolojisinin Tasarım ve Uygulaması, etkili bir arıtma garanti edebilir, ancak aynı zamanda soğutma ünitesinin normal çalışması durumunda soğutma sistemlerinin enerji ve soğutma kapasitesi üzerinde ayarlanabilir, böylece soğutma sisteminin işletme maliyetleri ve arızası azalır ekonominin daha iyi bir durumuna.
Soğutma İşleri:
İşlemi aşağıdaki gibi olan iki izotermal ve iki adyabatik süreçten oluşan döngü, karta karşı soğutma çevriminin seviyesi kullanılır: bir soğutucu akışkanın kompresör yoluyla daha yüksek bir basınca adyabatik sıkıştırması, güç tüketimi egzoz gazı sıcaklığı Soğutucu akışkanın kondenser içinden izotermal olarak orta ısı değişimi orta ısı ile dört hafta arasında geçmesinden sonra.Soğutucu akışkan sıcaklığı düştüğünde, kapatma valfi adyabatik genleşme çalışması içinden aktıktan sonra.Bu döngü soğutma amacına ulaşmak için tekrar tekrar yapılır.
Özellikler
|
sistem
|
Damper değiştirme yoluyla iki bölge testi
|
|
Üç bölgeli oda
|
|
Modeli
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Özelleştirilmiş
|
|
Verim
|
test alanı
|
Yüksek sıcaklık.poz aralığı*1
|
+60~ ila +200°C
|
|
Düşük sıcaklık.poz aralığı*1
|
-65 ila 0 °C
|
|
Sıcaklıkdalgalanma *2
|
±1.8°C
|
|
Sıcak oda
|
Ön ısıtma üst sınırı
|
+200°C
|
|
Sıcaklıkısınma süresi*3
|
ortam sıcaklığı30 dakika içinde +200°C'ye
|
|
Soğuk oda
|
Ön soğutma alt sınırı
|
-65°C
|
|
Sıcaklıkaşağı çekme süresi*3
|
ortam sıcaklığı70 dakikada -65°C'ye
|
|
Sıcaklıkkurtarma (2 bölgeli)
|
Kurtarma koşulları
|
İki bölgeli: Yüksek sıcaklık.maruz kalma +125°C 30 dk, Düşük sıcaklık.maruz kalma -40°C 30 dk;Numune 6,5 kg (numune sepeti 1,5 kg)
|
|
Sıcaklıkiyileşme süresi
|
10 dakika içinde.
|
|
Yapı
|
Dış malzeme
|
Soğuk haddelenmiş paslanmaya dayanıklı çelik levha
|
|
Test alanı malzemesi
|
SUS304 paslanmaz çelik
|
|
Kapı*4
|
Kilit açma düğmeli manuel olarak çalıştırılan kapı
|
|
Isıtıcı
|
Şerit tel ısıtıcı
|
|
Soğutma ünitesi
|
Sistem*5
|
Mekanik kademeli soğutma sistemi
|
|
Kompresör
|
Hermetik olarak kapatılmış scroll kompresör
|
|
Genişletme mekanizması
|
elektronik genleşme valfi
|
|
Soğutucu
|
Yüksek sıcaklık tarafı:R404A, Düşük sıcaklık tarafı R23
|
|
Soğutucu
|
Paslanmaz çelik kaynaklı plakalı eşanjör
|
|
hava sirkülatörü
|
Sirocco hayranı
|
|
Damper tahrik ünitesi
|
Hava silindiri
|
|
bağlantı parçaları
|
Sol tarafta 100 mm çaplı kablo bağlantı noktası (sağ taraf ve isteğe göre özel çap boyutu seçenekler olarak mevcuttur), numune güç kaynağı kontrol terminali
|
|
İç boyutlar (G x Y x D)
|
350x400x350
|
500x450x450
|
Özelleştirilmiş
|
|
Test alanı kapasitesi
|
50 litre
|
100L
|
Özelleştirilmiş
|
|
Test alanı yükü
|
5 kilo
|
10 kilo
|
Özelleştirilmiş
|
|
Dış boyutlar (G x Y x D)
|
1230x1830x1270
|
1380x1980x1370
|
Özelleştirilmiş
|
|
Ağırlık
|
800kg
|
1100kg
|
Yok
|
|
Yardımcı program gereksinimleri
|
İzin verilen ortam koşulları
|
+5~30°C
|
|
Güç kaynağı
|
AC380V, 50/60Hz, üç fazlı, 30A
|
|
Soğutma suyu besleme basıncı*6
|
02~0.4Mpa
|
|
Soğutma suyu besleme oranı*6
|
8m³ / saat
|
|
Çalışma soğutma suyu sıcaklığı.menzil
|
+18 ila 23 °C
|
|
Gürültü seviyesi
|
70 dB veya daha düşük
|
notlar
1. Yüksek sıcaklığa maruz kalma aralığı alt sınırı + 60°C veya düşük sıcaklığa maruz kalma aralığı alt sınırı -60°C gerekiyorsa, lütfen "ortam sıcaklığına maruz kalma" seçeneğini seçin
2. Sıcaklık dalgalanmasının ±1,8°C'nin altında olması gerekiyorsa lütfen "Düşük sıcaklık dalgalanması paketini" seçin
3. Sıcaklık artırma/düşürme süresi yalnızca bağımsız hazne çalışması sırasında geçerlidir.
4. Otomatik kayar kapı gerekiyorsa, lütfen "Otomatik kapı paketi"ni seçin.
5. Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur
6. Sadece su soğutmalı kondansatöre uygulayın
