Ürün ayrıntıları:
|
kullanım: | Yüksek ve Düşük Sıcaklık Termal Şok Test Odası | Yüksek sıcaklık.: | + 60 ~ ila + 200 ° C |
---|---|---|---|
Düşük sıcaklık.: | -65 ila 0 ° C | Sıcaklık.: | ± 1.8 ° C |
Sıcaklık.: | Ortam sıcaklığı. | Dış Malzeme: | Soğuk haddelenmiş paslanmaz çelik levha |
Soğutucu: | Paslanmaz çelik kaynaklı plakalı eşanjör | İzin verilen ortam koşulları: | + 5 ~ 30 ° C |
Güç kaynağı: | AC380V, 50 / 60Hz, üç fazlı, 30A | Soğutma suyu besleme hızı * 6: | 8m³ / s |
kullanım: | termal şok makinesi | ||
Vurgulamak: | Çevre test etme donanımları,çevre test odası |

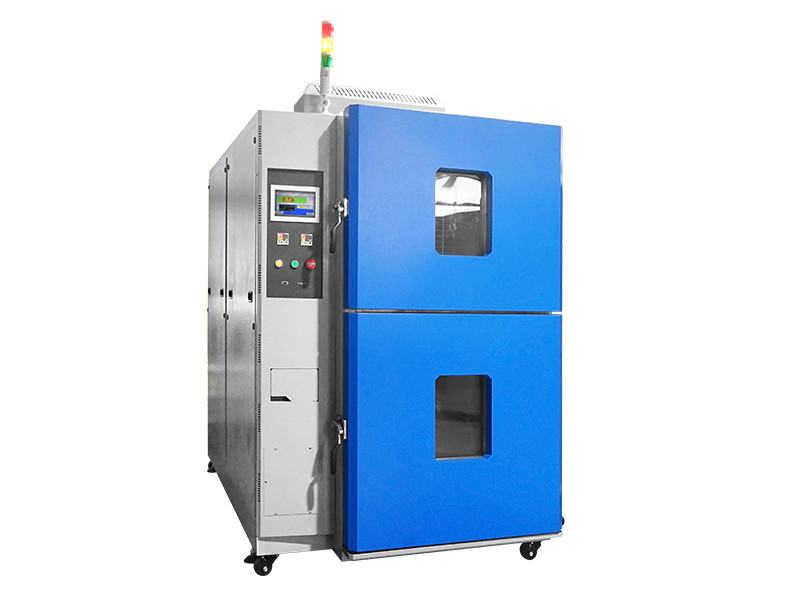

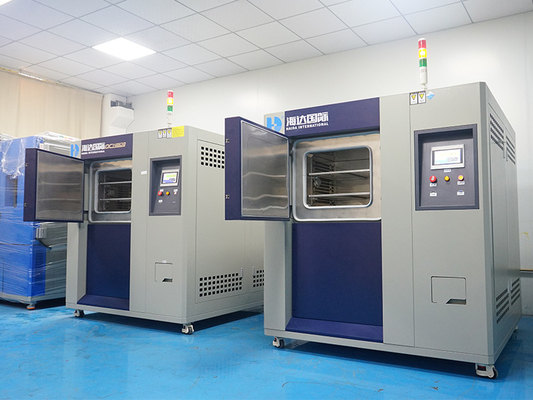

Üç Bölgeli Termal Şok Test Odası / Yüksek Düşük Sıcaklık Testi
1. Açıklama:
Üç Bölgeli Yüksek-Düşük Sıcaklık Termal Şok Çevresel Test Odası Derecesi, yüksek sıcaklık ve son derece düşük sıcaklık ortamıyla bir anda sürekli tolere edebilir, yani en kısa sürede termal genleşme ve kasılma nedeniyle kimyasal değişiklikleri veya fiziksel hasarı test edebilir . Uygun nesneler arasında metal, plastik, kauçuk, elektronikler ... ve diğer malzemeler ürünlerinin iyileştirilmesi veya referansı için temel olarak kullanılabilir
2. yapının Termal Şok Odaları:
. bölme konfigürasyon modu: Her ikisi de üst bölmede yüksek sıcaklıklı bir bölme tarafından bulunan, düşük sıcaklık test kutusunun alt kısmında bulunan, kabinin arkasında ve soğutma ünitesindeki soğutma ünitesinde bulunan entegre yapılandırma modunu kullanan bölme bileşimleri sol arka panel elektrik kontrol kabini (sistemden) oluşur. Bu şekilde kutu, küçük, kompakt bir yapı, güzel görünüm, ayrı bir üniteye yerleştirilen chiller dolapları, çalışma sırasında titreşimi azaltmak için soğutma ünitesini, gürültünün oda üzerindeki etkisini, cihazları ve bakımı kolaylaştırır. Üniteyi, elektrik kontrol panelini odanın sol panelinde çalıştırmak için çalıştırınız.
. Gövde malzemelerinin dış duvarı: yüksek kaliteli karbon çelik levha, renk elektrostatik sprey imhasına bakın.
. yüksek ve düşük sıcaklık darbe test odası yalıtım malzemeleri: yüksek kaliteli ultra ince cam elyaf pamuk.
. gövde malzemesinin iç duvarı: İthal SUS304 paslanmaz çelik, korozyona dayanıklı, kolay temizlenir.
. laboratuvar aydınlatma tesisatları: nem geçirmez ışıklar.
. Görünüm penceresi: Kutuda (sıcak kutu) 350 × 250mm elektrikli nem bariyeri kaplama sıcaklığı Görünüm penceresinin kapısını açtı.
. yüksek ve düşük sıcaklık şok haznesi numune tutucu: kılavuz rayları paslanmaz çelik numune tutucu yukarı ve aşağı hareket ettirin. Ikiz kuvvetler tarafından desteklenmektedir pürüzsüz bir silindir sağlar Ortalama konumlandırma örnek tutucu montaj dolaylı Almanya FESTO şirketi elektrik sensörü üreten.
. Kablo dişi deliği: Numune tutucunun üst kısmında muhafazanın üst kısmı ile birlikte yüksek sıcaklıkta test sürgülü kablo borusu bulunur.
. örnek tutucu rulman: ≥30Kg.
3. Üç Bölge Yüksek-Düşük Sıcaklık Termal Şok Test Odası Özellikleri:
sistem | Damper anahtarlaması ile iki bölgeli test | |||||||
Üç bölgeli hazne | ||||||||
model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Özelleştirilmiş | |||||
Verim | Test alanı | Yüksek sıcaklık. pozlama aralığı * 1 | + 60 ~ ila + 200 ° C | |||||
Düşük sıcaklık. pozlama aralığı * 1 | -65 ila 0 ° C | |||||||
Sıcaklık. dalgalanma * 2 | ± 1.8 ° C | |||||||
Sıcak oda | Ön ısıtma üst sınırı | + 200 ° C | ||||||
Sıcaklık. ısınma süresi * 3 | Ortam sıcaklığı. 30 dakika içinde + 200 ° C'ye | |||||||
Soğuk oda | Soğutma öncesi alt limit | -65 ° C | ||||||
Sıcaklık. aşağı çekme süresi * 3 | Ortam sıcaklığı. 70 dakika içinde -65 ° C'ye | |||||||
Sıcaklık. kurtarma (2 bölgeli) | Kurtarma koşulları | İki bölge: Yüksek sıcaklık. pozlama + 125 ° C 30 dk, Düşük sıcaklık. maruz kalma -40 ° C 30 dakika; Örnek 6,5 kg (örnek sepeti 1,5 kg) | ||||||
Sıcaklık. iyileşme süresi | 10 dakika içinde. | |||||||
İnşaat | Dış malzeme | Soğuk haddelenmiş paslanmaz çelik levha | ||||||
Test alanı malzemesi | SUS304 paslanmaz çelik | |||||||
Kapı * 4 | Kilit açma düğmeli manuel kapı | |||||||
Isıtıcı | Şerit tel ısıtıcı | |||||||
Soğutma ünitesi | Sistem * 5 | Mekanik kaskad soğutma sistemi | ||||||
Kompresör | Hermetik sızdırmaz scroll kompresör | |||||||
Genişleme mekanizması | Elektronik genleşme valfi | |||||||
Soğutucu | Yüksek sıcaklık tarafı: R404A, Düşük sıcaklık tarafı R23 | |||||||
Soğutucu | Paslanmaz çelik kaynaklı plakalı eşanjör | |||||||
Hava sirkülatörü | Sirocco fanı | |||||||
Damper tahrik ünitesi | Hava silindiri | |||||||
Parçaları | Sol tarafta 100 mm çapında kablo bağlantı noktası (sağ taraf ve özel yapım çap boyutu seçenek olarak mevcuttur), örnek güç kaynağı kontrol terminali | |||||||
İç boyutlar (G x Y x D) | 350 x 400 x 350 | 500 x 450 x 450 | Özelleştirilmiş | |||||
Test alanı kapasitesi | 50L | 100L | Özelleştirilmiş | |||||
Test alanı yükü | 5 kg | 10 kg | Özelleştirilmiş | |||||
Dış boyutlar (G x Y x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Özelleştirilmiş | |||||
Ağırlık | 800 kg | 1100KG | N / A | |||||
Yardımcı program gereksinimleri | İzin verilen ortam koşulları | + 5 ~ 30 ° C | ||||||
Güç kaynağı | AC380V, 50 / 60Hz, üç fazlı, 30A | |||||||
Soğutma suyu besleme basıncı * 6 | 02 ~ 0.4MPa | |||||||
Soğutma suyu besleme hızı * 6 | 8m³ / s | |||||||
Soğutma suyu sıcaklığı. Aralık | +18 ila 23 ° C | |||||||
Gürültü seviyesi | 70 dB veya daha düşük |
4. şok odası aşağıdaki gibi çalışır:
. düşük sıcaklıklı depolama tankları: tank sıcaklığı kanal ısıtıcısı, evaporatör ve fanın çalışma durumu ile belirlenir. Çalışma odasındaki buharlaştırıcıya akan soğutucuyu daraltan genleşme vanasından sonra, çalışma odasının sıcaklığını azaltmak için, ısı emme ve gazlaştırma çalışma odası; Gazlaştırılmış soğutucu akışkan emilir ve kondenser kompresör içine yüksek basınçlı, yüksek basınçlı gaza sıkıştırılır Sıvıya ve daha sonra eleme programına konur ve son olarak genleşme valfi kısma yoluyla stüdyo buharlaştırıcı endotermik gazlaştırmaya tekrar girilir ve ardından sıkıştırılır. kompresör emişi
. yüksek sıcaklık depolama tankları: algılama anında bir merkezi kontrolör sıcaklık algılama sinyali ve ayarlanan sıcaklık sinyali karşılaştırılır, katı hal rölesini kontrol etmek için cihaz PID mantık devresi çıkış sinyali tarafından elde edilen karşılaştırma sinyali kapatılır veya ısıtmanın ayarlanması otomatik sıcaklık kontrolü amacına ulaşmak için zaman oranı çıkış güç seviyesi.
. Sıcaklık şok test odası: metre otomatik olarak kontrol edilen yüksek sıcaklık vanaları, kapalı bir hava sirkülasyon sistemi ve düşük sıcaklık kutusu veya kutuları oluşturmak için sırasıyla depolama odası arasındaki düşük veya yüksek sıcaklıklar, hızlı bir şekilde hedef sıcaklık testine ulaştı
5.Notes
. Yüksek sıcaklık pozlama aralığı alt sınırı + 60 ° C veya düşük sıcaklık pozlama aralığı alt sınırı -60 ° C gerekiyorsa, lütfen “ortam sıcaklığına maruz kalma” seçeneğini seçin
. Sıcaklık dalgalanmasının ± 1.8 ° C'nin altında olması gerekiyorsa, lütfen “Düşük sıcaklık dalgalanması paketini” seçin
. Sıcaklık ısınma / aşağı çekme süresi sadece bağımsız bölme çalışması sırasında geçerlidir
. Otomatik olarak çalıştırılan kayar kapı gerekiyorsa, lütfen “Otomatik kapı paketi” ni seçin
. Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur
. Sadece su soğutmalı kondenser üzerine uygulayın
6. Üç Bölge Yüksek-Düşük Sıcaklık Termal Şok Test Odası Güvenlik Cihazları:
. Sıcak oda aşırı ısınma koruma şalteri
. Soğuk oda aşırı ısınma koruma şalteri
. Hava sirkülatörü aşırı yük alarmı
. Buzdolabı yüksek / düşük basınç koruyucusu
. Kompresör sıcaklık anahtarı
. Hava basınç şalteri
. Sigorta
. Su süspansiyon rölesi (sadece su soğutmalı özellikler)
. Kompresör devre kesici
. Isıtıcı devre kesici
. Test alanı aşırı ısınma / aşırı soğutma koruyucusu
. Hava tahliye vanası
7.Control
(Renkli LCD interaktif dokunmatik ekran sistemi)
Çalıştırma ve ayarlar, dokunmatik ekranlı LCD ekran kullanılarak basitleştirilmiştir (ekranda görüntülenen talimatlar). Test desenleri, test alanı sıcaklıkları, sıcaklık döngüleri ve trend grafiği ekranlarının bir bakışta doğrulanması.
Ayar | Dokunmatik panel ile etkileşimli tuş girişi |
Görüntüle | LCD (5,7 inç) |
Sıcaklık kontrol fonksiyonu | Test alanı: pozlama sıcaklığı. Sıcak oda: ön ısıtma sıcaklığı. Soğuk oda: ön soğutma sıcaklığı. |
PID kontrolü | |
Önceden ayarlanmış sıcaklık aralığı | Yüksek sıcaklık: 60 ila 200'C Düşük sıcaklık: -78 ila 0'C |
Çözünürlük ayarı | 1'C |
Giriş | Termokupl tip T (Bakır / Bakır-Nikel) |
Ayar ve gösterge aralıkları | Önceden ayarlanan süre: 0 dak. 99 saat 59 dakika. Önceden ayarlanmış döngü: 1 ila 9.999 döngü |
Aksesuar fonksiyonu | Zamanlayıcı ön ayarı Aşırı ısınma / aşırı soğutma koruması Elektrik kesintisi / kurtarma seçimi Sıcaklık geri kazanım süresi ayarı Program belleği Otomatik kapanma Programlanmış zaman göstergesi Test tamamlama modu seçimi Trend grafiği Alarm geçmişi ekranı Sensör kalibrasyonu RS-232 / USB iletişimi |
8.Maintenance
Radyatör Termal Şok Soğutma ünitesinin (kondansatör) düzenli olarak bakımı yapılmalı ve temiz tutulmalıdır. Yapışkan toz kondenser ve kompresör yanlış alarmlar tetiklenmiş yüksek basınç anahtarı üretecek, kondenser düzenli olarak aylık bakım olmalı, sert fırça toz emme gücü veya kondenser soğutma ağ fırçalarının veya yüksek basınçlı gaz memesinin takılmasından sonra kullanmak için bir elektrikli süpürge kullanın tozdan arındırılmış.
