Three Zone High Low Temperature Thermal Shock Chamber Shock Simulate Test Chamber

Üç Bölge Yüksek Düşük Sıcaklık Termal Şok Odası Şok Benzet Test Odası

Termal Şok Odası.pdf

1. Açıklama:

Farklı malzemelerin ve ısıl genleşme katsayılarının neden olduğu ürün özelliklerindeki değişiklikleri ve arıza oluşumunu gözlemlemek için bir ürünü yüksek ve düşük sıcaklıklarda değişen aşırı uçlara maruz bırakan Üç Bölgeli Yüksek ve Düşük Sıcaklık Şok Simülasyon Test Odası . Termal şok odası, sıcak, ortam ve soğuk sıcaklıklar için kontrollü alanlar kullanır. Ürün ortamdan sıcak veya ortamdan soğuk bölgelere taşınır. Bölme, istenirse ortam bölgesinde bir bekleme süresi içerecek şekilde programlanabilir. Diğer malzemeler arasında metaller, plastik, kauçuk, elektronikler için de geçerlidir. Test sonucu, ürünün geliştirilmesi için bir referans veya temel olarak kullanılabilir.

2. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzet Odası Özellikleri:

notlar

1) Yüksek sıcaklık pozlama aralığı alt sınırı + 60 ° C veya düşük sıcaklık pozlama aralığı alt sınırı -60 ° C gerekiyorsa, lütfen “ortam sıcaklığına maruz kalma” seçeneğini belirtin

2) Sıcaklık dalgalanmasının ± 1.8 ° C'nin altında olması gerekiyorsa, lütfen “Düşük sıcaklık dalgalanması paketini” seçin

3) Sıcaklık ısınma / çekme süresi sadece bağımsız oda çalışması sırasında geçerlidir

4) Otomatik çalıştırılan kayar kapı gerekirse, lütfen “Otomatik kapı paketi” ni seçin

5) Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur

6) Sadece su soğutmalı kondensere uygulayın

3. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzet Odası Güvenlik Cihazları:

1. Sıcak oda aşırı ısınma koruma şalteri
2. Soğuk oda aşırı ısınma koruma şalteri
3. Hava sirkülatörü aşırı yük alarmı
4. Buzdolabı yüksek / düşük basınç koruyucusu
5. Kompresör sıcaklık anahtarı
6. Hava basınç şalteri
7. Sigorta
8. Su süspansiyon rölesi (sadece su soğutmalı özellikler)
9. Kompresör devre kesici
10. Isıtıcı devre kesici
11. Test alanı aşırı ısınma / aşırı soğutma koruyucusu
12. Hava tahliye vanası

Kontrol

Çalıştırma ve ayarlar, dokunmatik ekranlı LCD ekran kullanılarak basitleştirilmiştir (ekranda görüntülenen talimatlar). Test desenleri, test alanı sıcaklıkları, sıcaklık döngüleri ve trend grafiği ekranlarının bir bakışta doğrulanması.

Soğutma çalışma prensibi

İşlemi aşağıdaki gibi olan iki izotermal ve iki adyabatik süreçten oluşan döngü aşağıdaki durumlarda soğutma devresinin seviyesi karta karşı kullanılır: kompresör adyabatik sıkıştırmasından daha yüksek bir basınca kadar bir soğutucu, egzoz gazının güç tüketimi sıcaklık ve bunu takiben yoğunlaştırıcı soğutucu akışkan izotermal ısı değişim ortamı ısı içinde ve çevresinde ortamdan dört haftaya kadar. Soğutucu akışkan kesme vanasından geçtikten sonra, soğutucu sıcaklığı düştüğünde adyabatik genleşme çalışması. Bu döngü soğutma amacına ulaşmak için tekrar tekrar.

Klima sistemi

1) hava kontrolü: cebri havalandırma sirkülasyonu, denge termostat yöntemi (BTC). Bu yöntem sadece sürekli çalışma için soğutma sistemi, PID çıkışını otomatik olarak hesaplayarak sonuçların çıktısını kontrol etmek ve sonuçta dinamik bir denge elde etmek için ısıtıcının sıcaklık ayar noktasına göre kontrol sistemini ifade eder.
2) hava sirkülasyon araçları: hava sirkülasyonu fan kanalı ve paslanmaz çelik uzun ekseni arasında inşa edilmiş, sıcaklık değişiminin amacına ulaşmak için etkili ve verimli ısı değişim vantilatörü ile enerji verimli buzdolapları ve düzenleme sistemi kullanımı. Ayarlanabilir hava çıkışı ayar cıvatası ile oda sıcaklığı homojenliğini önemli ölçüde iyileştirir;
3) hava soğutma yöntemi: çok aşamalı diyafram hava ısı değiştirici.
4) hava ısıtma: Watkins kaliteli nikel krom elektrikli ısıtıcı.

Termal Şok Odaları bakım işlemleri
1) önlemler yüklemek için makul bir kurulum yeri seçimi: kuru, yağmur ve kar yer damlamasız.
2) Yalıtım malzemeleri için günlük olarak nitelikli denetim önlemleri kırılır Buhar borusu teknik onay ve bertaraf teknolojisi için bloke edilir.
3) alarm, risk dondurma önlemlerinin keşfini ve zamanında iyileştirmeyi kolaylaştırmak için koşullu buhar sızıntısı veya alarm sesi ve hafif küçük cihazın kapanma durumu olarak kurulabilir.
4) önceden belirlenmiş bir muayene yolu ile düzenli muayeneden sorumlu bölge tarafından cihaz bakım denetim önlemleri. Boru hattı valfinin yalıtım kontrolünün normal olduğunu, inkübatörün normal olduğunu, hidrofobik araçların normal olduğunu, ısı yalıtım malzemesi paketlemesinin sağlam olduğunu, elektrikli ısıtma güç kaynağının ve diğer bileşenlerin normal olduğunu kontrol etmek için.

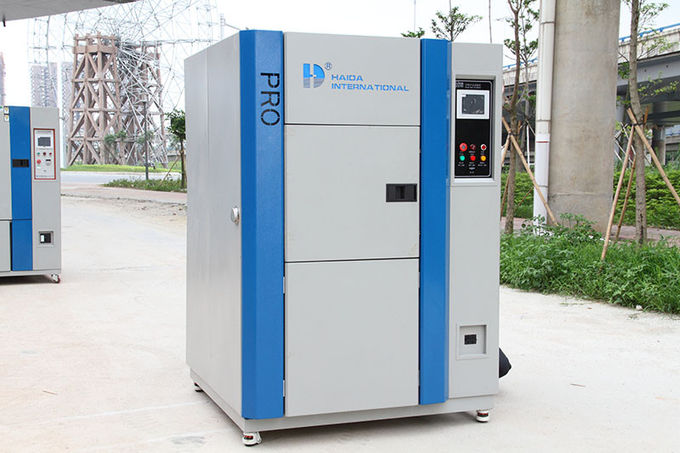

4. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzet Test Odası görünümü:

(Test Odası)
