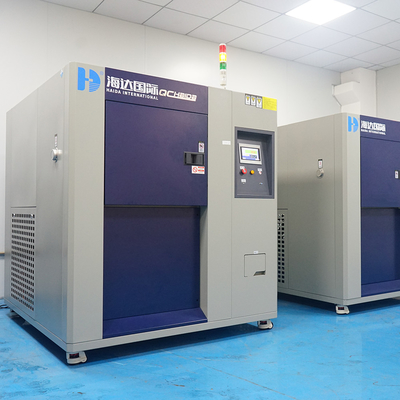

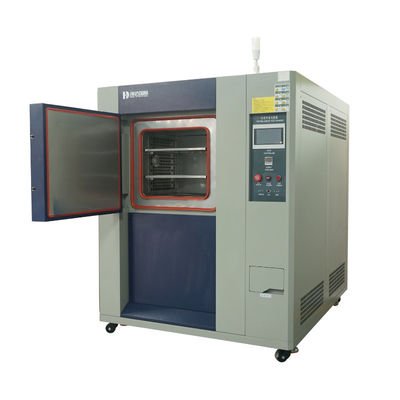

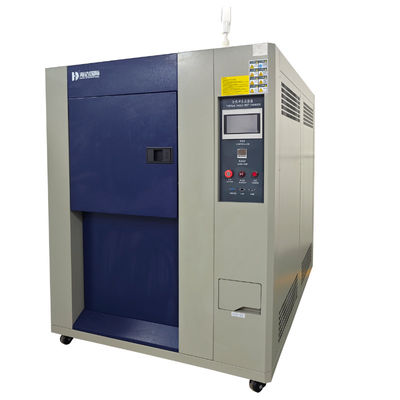

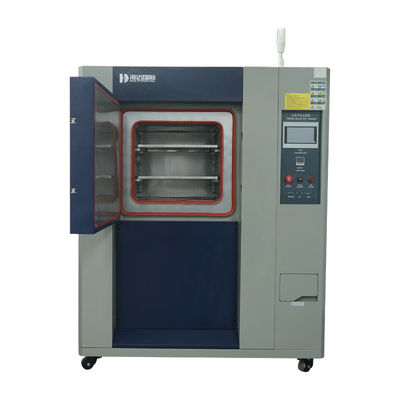

Üç Bölge Termal Şok Deneme Odası
Termal Şok Odası.pdf
Açıklama:
Yüksek hassasiyetle mükemmel dış tasarımlı termal şok test odası, iki taraflı soğuk yuvarlanmış plaka elektrostatik toz kaplı dış,İçinde SUS#304 yüksek sıcaklığa dayanıklı paslanmaz çelikİzolasyon malzemesi yangına dayanıklı yüksek dayanıklı PU poliüretan köpüklü termal yalıtım malzemesini benimser.Japonya ve Almanya'nın gelişmiş buzdolabı kontrol teknolojisi sayesinde %20'den fazla enerji tasarrufu sağlandıKontrol sistemi ve kontrol devre bileşenleri hepsi ünlü bir marka.
Özellikler
|
Sistem
|
Dökücü değiştirme yoluyla iki bölge testi
|
|
Üç bölgeli oda
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Özel
|
|
Performans
|
Test alanı
|
Yüksek sıcaklığa maruz kalma aralığı*1
|
+60~ +200°C
|
|
Düşük sıcaklığa maruz kalma aralığı*1
|
-65'den 0 °C'ye kadar
|
|
Sıcaklık dalgalanması *2
|
±1,8°C
|
|
Sıcak oda
|
Ön ısıtıcı üst sınırı
|
+200°C
|
|
Sıcaklama süresi*3
|
30 dakika içinde ortam sıcaklığı +200°C'ye
|
|
Soğuk oda
|
Ön soğutma alt sınırı
|
-65°C
|
|
Geçici çekme süresi*3
|
70 dakikada ortam sıcaklığı -65°C'ye
|
|
Geçici iyileşme (2 bölge)
|
Geri kazanma koşulları
|
İki bölge: Yüksek sıcaklıkta maruz kalma +125°C 30 dakika, Düşük sıcaklıkta maruz kalma -40°C 30 dakika; Örnek 6,5 kg (örnek sepeti 1,5 kg)
|
|
Geçici iyileşme süresi
|
10 dakika içinde.
|
|
İnşaat
|
Dış malzeme
|
Soğukta yuvarlanmış pas geçirmez çelik levha
|
|

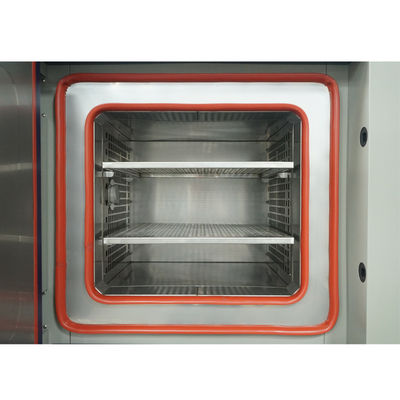

Test alanı malzemesi
|
SUS304 paslanmaz çelik
|
|
Kapı*4
|
Kilitleme düğmesi olan el ile çalıştırılan kapı
|
|
Isıtma
|
Çizgi tel ısıtma makinesi
|
|
Soğutma ünitesi
|
Sistem*5
|
Mekanik soğutma sistemi
|
|

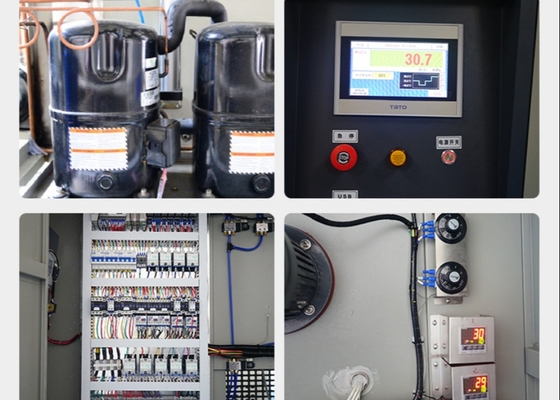

Kompresör
|
Hermetik olarak mühürlenmiş rulo kompresörü
|
|
Genişleme mekanizması
|
Elektronik genişleme valfi
|
|
Soğutucu
|
Yüksek sıcaklık tarafı:R404A, Düşük sıcaklık tarafı R23
|
|
Soğutucu
|
Paslanmaz çelik kaynaklı plaka ısı değiştiricisi
|
|
Hava dolaşımı
|
Sirocco fanı
|
|
Damper tahrik ünitesi
|
Hava silindir
|
|
Ayarlar
|
Sol tarafta çapı 100mm olan kablo portu (sağ taraf ve özel çaplı boyut seçenek olarak mevcuttur), örnek güç kaynağı kontrol terminalı
|
|
İç boyutları (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Özel
|
|
Test alanı kapasitesi
|
50L
|
100L
|
Özel
|
|
Test alanı yükü
|
5 kg
|
10 kg
|
Özel
|
|
Dış boyutlar (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Özel
|
|
Ağırlık
|
800 kg
|
1100 kg
|
N/A
|
|
Kullanım gereksinimleri
|
İzin verilen ortam koşulları
|
+5~30°C
|
|
Güç kaynağı
|
AC380V, 50/60Hz, üç fazlı, 30A
|
|
Soğutma suyu kaynağı basıncı*6
|
02 ~ 0,4Mpa
|
|
Soğutma suyu tedarik oranı*6
|
8m3 /h
|
|
Çalışma soğutma suyunun sıcaklık aralığı
|
+18 ila 23 °C
|
|
Gürültü seviyesi
|
70 dB veya daha az
|
Performans
İki bölge sistemi ile sıcaklık geri kazanma süresi kısaltıldı
Uluslararası standartları karşılar.
Gelişmiş sıcaklık eşitliği performansı
Test alanı aktarımı yoluyla test süresinin kısaltılması
Örnek sıcaklığı tetikleyici (STT) işlevi
Kullanım
100 litrelik kapasiteye sahip.
Düzgün numune aktarımı
Örnekleri korumak için test alanı düşme önleme mekanizması
Çevre sıcaklığı geri kazanımı sayesinde numuneyi güvenli bir şekilde kullanmak
Kolay kablolama erişimi
Görünüm penceresi (opsiyonel)
Kapsamlı güvenlik sistemi
Güvenlik cihazları
Sıcak oda aşırı ısınma koruma düğmesi
Soğuk oda aşırı ısınma koruma düğmesi
Hava dolaşımı aşırı yük alarmı
Buzdolabı yüksek/düşük basınç koruyucu
Kompresör sıcaklık anahtarı
Hava basıncı anahtarı
Sigorta
Su asılılıklı röle (sadece su soğutmalı özellik)
Kompresörün devre kesici
Isıtma devre kesicisi
Test alanı aşırı ısınma/aşırı soğutma koruyucusu
Hava temizleme valfi

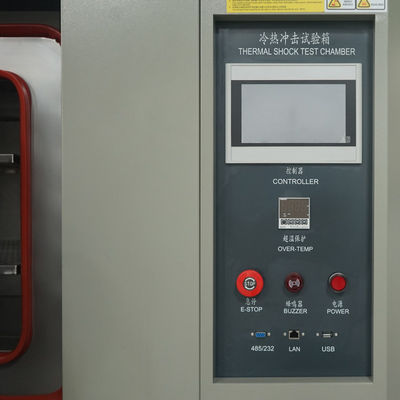

İçeriğirol
Uygulama ve ayarlamalar, dokunmatik ekranlı bir LCD ekran kullanımı ile basitleştirilmiştir (ekranda gösterilen talimatlar).ve trend grafiği göstergeleri.
|
Yapılandırma
|
Dokunmatik panel ile etkileşimli tuş girişi
|
|
Görüntüle
|
LCD (5,7 inç)
|
|
Sıcaklık kontrolü fonksiyonu
|
Test alanı: maruz kalma sıcaklığı.
Sıcak oda: ön ısıtma sıcaklığı.
Soğuk oda: soğutma öncesi sıcaklık.
|
|
PID kontrolü
|
|
Önceden ayarlanmış sıcaklık aralığı
|
Yüksek sıcaklık: 60'dan 200'e kadar
Düşük sıcaklık: -78'den 0°C'ye
|
|
Çözünürlük ayarlama
|
1 ̊C
|
|
Giriş
|
Termokopül tipi T (Bakır/Bakır-Nikel)
|
|
Ayarlama ve gösterim aralıkları
|
Ön ayarlama süresi: 0 dakikadan 99 saat 59 dakikaya kadar.
Önceden ayarlanmış döngü: 1 ila 9,999 döngü
|
|
Aksesuar fonksiyonu
|
Zamanlayıcı önceden ayarlandı
Aşırı ısınma/aşırı soğuklama koruması
Güç kesintisi / kurtarma seçimi
Sıcaklık geri kazanma süresi ayarlamaları
Program belleği
Otomatik güç kesimi
Programlanmış zaman göstergesi
Test tamamlama modunun seçimi
Trend grafiği
Alarm geçmişini göster
Sensör kalibrasyonu
RS-232 / USB iletişim
|
