Ürün ayrıntıları:
|
Kullanım: | Yüksek ve Düşük Sıcaklık Termal Şok Testi Odası | Yüksek sıcaklık. pozlama aralığı * 1: | 60 ~ ila + 200 ° C |
---|---|---|---|
Düşük sıcaklık. pozlama aralığı * 1: | -65to 0 ° C | Sıcaklık. dalgalanma * 2: | ±1.8 ° C |
Ön ısıtma üst sınırı: | 200 ° C | Sıcaklık. zaman ısınır * 3: | Ortam sıcaklığı. 30 dakika içinde + 200 ° C |
Önceden serin alt sınırı: | -65 ° C | Temp. zaman aşağı çekin * 3: | Ortam sıcaklığı. -65 ° C-70 dk içinde |
Vurgulamak: | Çevre test etme donanımları,environmental lab testing equipment |

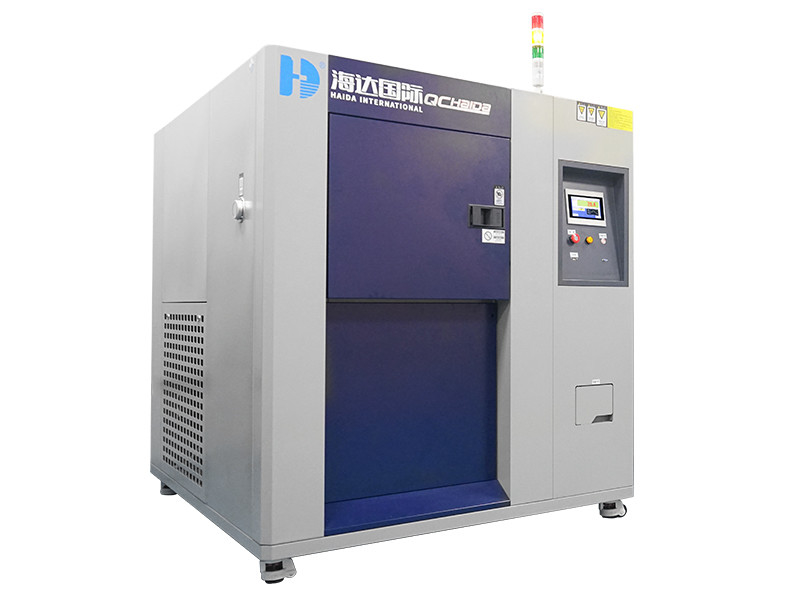

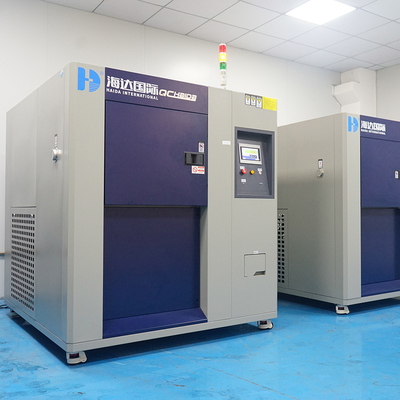

Termal Yaşlanma Testi Elle Çalışan Kapılı Termal Şok Odası
1. Açıklama:
Yüksek ve Düşük Sıcaklık Termal Şok Test Cihazları , düşük sıcaklık, yüksek sıcaklık, yüksek sıcaklık ve nem, düşük sıcaklık ve nem vb.Gibi karmaşık doğal ortamları doğru bir şekilde simüle edebilen çevresel test odası olarak adlandırılır. elektronik, elektrikli cihaz, pil, plastik, gıda, kağıt ürünleri, araç, metal, kimya, yapı malzemesi, araştırma kurumu, muayene ve karantina bürosu, üniversite vb.
2. Yüksek ve Düşük Sıcaklık Termal Şok Test Cihazları Özellikleri:
sistem | Damper anahtarlaması ile iki bölgeli test | |||||||
Üç bölgeli hazne | ||||||||
model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Özelleştirilmiş | |||||
Verim | Test alanı | Yüksek sıcaklık. pozlama aralığı * 1 | + 60 ~ ila + 200 ° C | |||||
Düşük sıcaklık. pozlama aralığı * 1 | -65 ila 0 ° C | |||||||
Sıcaklık. dalgalanma * 2 | ± 1.8 ° C | |||||||
Sıcak oda | Ön ısıtma üst sınırı | + 200 ° C | ||||||
Sıcaklık. ısınma süresi * 3 | Ortam sıcaklığı. 30 dakika içinde + 200 ° C'ye | |||||||
Soğuk oda | Soğutma öncesi alt limit | -65 ° C | ||||||
Sıcaklık. aşağı çekme süresi * 3 | Ortam sıcaklığı. 70 dakika içinde -65 ° C'ye | |||||||
Sıcaklık. kurtarma (2 bölgeli) | Kurtarma koşulları | İki bölge: Yüksek sıcaklık. pozlama + 125 ° C 30 dk, Düşük sıcaklık. maruz kalma -40 ° C 30 dakika; Örnek 6,5 kg (örnek sepeti 1,5 kg) | ||||||
Sıcaklık. iyileşme süresi | 10 dakika içinde. | |||||||
İnşaat | Dış malzeme | Soğuk haddelenmiş paslanmaz çelik levha | ||||||
Test alanı malzemesi | SUS304 paslanmaz çelik | |||||||
Kapı * 4 | Kilit açma düğmeli manuel kapı | |||||||
Isıtıcı | Şerit tel ısıtıcı | |||||||
Soğutma ünitesi | Sistem * 5 | Mekanik kaskad soğutma sistemi | ||||||
Kompresör | Hermetik sızdırmaz scroll kompresör | |||||||
Genişleme mekanizması | Elektronik genleşme valfi | |||||||
Soğutucu | Yüksek sıcaklık tarafı: R404A, Düşük sıcaklık tarafı R23 | |||||||
Soğutucu | Paslanmaz çelik kaynaklı plakalı eşanjör | |||||||
Hava sirkülatörü | Sirocco fanı | |||||||
Damper tahrik ünitesi | Hava silindiri | |||||||
Parçaları | Sol tarafta 100 mm çapında kablo bağlantı noktası (sağ taraf ve özel yapım çap boyutu seçenek olarak mevcuttur), örnek güç kaynağı kontrol terminali | |||||||
İç boyutlar (G x Y x D) | 350 x 400 x 350 | 500 x 450 x 450 | Özelleştirilmiş | |||||
Test alanı kapasitesi | 50L | 100L | Özelleştirilmiş | |||||
Test alanı yükü | 5 kg | 10 kg | Özelleştirilmiş | |||||
Dış boyutlar (G x Y x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Özelleştirilmiş | |||||
Ağırlık | 800 kg | 1100KG | N / A | |||||
Yardımcı program gereksinimleri | İzin verilen ortam koşulları | + 5 ~ 30 ° C | ||||||
Güç kaynağı | AC380V, 50 / 60Hz, üç fazlı, 30A | |||||||
Soğutma suyu besleme basıncı * 6 | 02 ~ 0.4MPa | |||||||
Soğutma suyu besleme hızı * 6 | 8m³ / s | |||||||
Soğutma suyu sıcaklığı. Aralık | +18 ila 23 ° C | |||||||
Gürültü seviyesi | 70 dB veya daha düşük |
notlar
1. Yüksek sıcaklık pozlama aralığı alt sınırı + 60 ° C gerekiyorsa veya düşük sıcaklık pozlama aralığı alt sınırı -60 ° C ise, lütfen “ortam sıcaklığına maruz kalma” seçeneğini seçin
2. Sıcaklık dalgalanmasının ± 1.8 ° C'nin altında olması gerekiyorsa, lütfen “Düşük sıcaklık dalgalanması paketini” seçin
3. sıcaklık ısınma / aşağı çekme süresi uygulanabilir sadece bağımsız oda operasyonu
4. Otomatik çalışan kayar kapı gerekiyorsa, lütfen “Otomatik kapı paketi” ni seçin
5. Hava soğutmalı kondenser / Su soğutmalı kondenser hem mevcut
6. Sadece su soğutmalı kondensere uygulayın
3. Yüksek ve Düşük Sıcaklık Termal Şok Test Cihazları Güvenlik Cihazları:
Kontrol
(Renkli LCD interaktif dokunmatik ekran sistemi)
Çalıştırma ve ayarlar, dokunmatik ekranlı LCD ekran kullanılarak basitleştirilmiştir (ekranda görüntülenen talimatlar). Test desenleri, test alanı sıcaklıkları, sıcaklık döngüleri ve trend grafiği ekranlarının bir bakışta doğrulanması.
Ayar | Dokunmatik panel ile etkileşimli tuş girişi |
Görüntüle | LCD (5,7 inç) |
Sıcaklık kontrol fonksiyonu | Test alanı: pozlama sıcaklığı. Sıcak oda: ön ısıtma sıcaklığı. Soğuk oda: ön soğutma sıcaklığı. |
PID kontrolü | |
Önceden ayarlanmış sıcaklık aralığı | Yüksek sıcaklık: 60 ila 200'C Düşük sıcaklık: -78 ila 0'C |
Çözünürlük ayarı | 1'C |
Giriş | Termokupl tip T (Bakır / Bakır-Nikel) |
Ayar ve gösterge aralıkları | Önceden ayarlanan süre: 0 dak. 99 saat 59 dakika. Önceden ayarlanmış döngü: 1 ila 9.999 döngü |
Aksesuar fonksiyonu | Zamanlayıcı ön ayarı Aşırı ısınma / aşırı soğutma koruması Elektrik kesintisi / kurtarma seçimi Sıcaklık geri kazanım süresi ayarı Program belleği Otomatik kapanma Programlanmış zaman göstergesi Test tamamlama modu seçimi Trend grafiği Alarm geçmişi ekranı Sensör kalibrasyonu RS-232 / USB iletişimi |
