Elektromanyetik Sarsıntı/Titreşim Test Makinesi
Giriş:
Sarsıcının rastgele titreşim testi (GB/t2423.56-2006), belirtilen frekans aralığındaki (geniş bant) tüm frekans bileşenlerini her zaman içeren rastgele bir giriş sinyali ile uyarılır. Anlık değeri normal (gauss) dağılımına uyar. Frekans aralığındaki dağılım, ivme spektral yoğunluğu (ASD) eğrisi ile temsil edilir.
Rastgele titreşim, gerçek dünyada meydana gelen en yaygın uyartım türüdür. Gelecekteki anlık değeri, geçmiş durumundan tahmin edilemez, ancak yalnızca olasılığa dayalı olarak tahmin edilebilir. Aslında, bu özellikler, yorulma ve değişen gerilim gibi rastgele titreşimle ilgili çoğu hesaplama için geçerlidir.
Sinüzoidal testin aksine, test yatağının rastgele titreşimi, maksimum değere ulaşamasa da, süre boyunca her zaman uyarılır ve rezonansa girer. Laboratuvardaki rastgele sinyallerin çoğu 3 kat RMS'ye sahiptir, bu da test frekans aralığındaki uyartımın anlık değerinin sıfırdan toplam RMS'nin (R.M.S.) 3 katına kadar uzatılabileceği anlamına gelir. Rastgele uyartım için dikkate alınması gereken daha büyük fark, geçiş noktaları arasında hem pozitif hem de negatif çok sayıda gerilim değişimi olmasıdır. Bu özellik, yorulma hasarını ve dolayısıyla arızanın beklenen ömrünü etkileyecektir.
Sinüzoidal titreşim veya rastgele titreşim fark etmeksizin, yalnızca ürünün üretimi, taşınması, kullanım ortamı ve test ekipmanının özellikleri ve karakteristikleri hakkında daha iyi bir anlayışla, yüksek kaliteli ürünleri taramak ve kusurlu ürünlerin performansını iyileştirmek için kendi uygun titreşim modumuzu daha doğru bir şekilde seçebiliriz.
Elektro-dinamik Titreşim Test SistemiPerformans Veri Sayfası:
| Sarsıcı (Model# EDM-2000) |
| Sinüs kuvveti (tepe) |
30kN |
| Şok kuvveti (tepe) |
60 kN |
| Frekans aralığı |
5～2.600 Hz |
| Yer değiştirme (sürekli) |
100 mm |
| Maks. Hız |
1,8 m/s |
| Maks. İvme |
75 G |
| Armatür Çapı |
445 mm |
| 1st sıra rezonans frekansı |
2.400 Hz |
| İzin verilen eksantrik moment |
＞500 Nxm |
| Armatür ağırlığı |
40 kg |
| HE/ST vida boyutu |
M10 (metrik) |
| Eksenel titreşim izolasyon frekansı |
＜3 Hz |
| Maks. Yük |
500 kg |
| Manyetik akı kaçağı |
≤1 mT |
| Boyutlar (U×G×Y, ambalajsız) |
1.330x860x1.250 mm |
| Ağırlık (ambalajsız) |
2.500 kg |
| Kurulum |
Kauçuk paspas (ankraj cıvataları gereklidir) |
| Güç Amplifikatörü (Model# VSA-H323A) |
| Amplifikatör çıkışı |
30 kVA |
| SNR |
＞65 dB |
| Nominal çıkış gerilimi |
120 Vrms |
| Amplifikatör verimliliği |
＞ %90 |
| Boyutlar (U×G×Y, ambalajsız) |
800x900x2.100 mm |
| Ağırlık (ambalajsız) |
500 kg |
| Üfleyici (Model# PBL-W30) |
| Hava hacmi |
0,46 m3/s |
| Güç |
7,5 kW |
| Hava kanalı çapı |
200 mm |
| Hava basıncı |
8,8kPa |
| Kurulum |
Tavana bağlanabilir (en fazla iki adet 90 derecelik bükülme), maksimum 20’ çalışma |
| Yatay Kayma Tablası (Model# 30ST-600M) |
| Boyutlar |
600x600 mm |
| Kalınlık |
45 mm |
| Frekans limiti |
2.000 Hz |
| Etkili kütle |
54 kg |
|
Not:
1. Daha iyi bir homojenlik için yüksek basınçlı yağ filmi yatağı kullanılır.
|
| Titreşim Kontrol Cihazı ve İvmeölçer |
| Titreşim Kontrol Cihazı VT-9008-4 |
Sinüs ve Kendinden Kalibrasyonlu 4 Kanallı Titreşim Kontrol Cihazı. |
| İvmeölçer EA-YD-181 |
100mV/g, Aralık: 50g, Çalışma Frekansı: 1-10kHz, Ağırlık: 11gram, 10ft düşük gürültülü kablo ile |
| Diğer desteklenen fonksiyonlar/aksesuarlar |
| Çevre odaları |
Desteklenir |
| Mobil cihazlar |
Özelleştirilebilir |
| İzolasyon panoları |
Özelleştirilebilir |
| Fikstür |
Özelleştirilebilir |
| Sistemin çalışma ortamı |
| Sıcaklık aralığı |
0-40℃ |
| Nem aralığı |
0～%90, yoğuşma yok |
| Güç gereksinimleri |
380V/3ph/50Hz, 40kVA |
| Basınçlı hava basıncı |
0,6 Mpa |
NASIL KULLANILIR:
1, prosedürü tamamlamak için kontrol kılavuzu
2, Çalışma hatası gibi çalışamazsa, giriş adımlarını kurtarma yöntemini kullanabilir ve ardından tek bir grup veya diğer çalışma adımlarını ayarlayabilirsiniz.
3, kullanmadan önce harici başlatma anahtarını basmak için, COO görünür, yani bırakır, anahtarı açar.
4, Tayvan Gövdesi:
1 Tablo gövdesi ayak manşonu mümkün olduğunca sabitlenir
2 güç kaynağı açık/çıkış hattında çalışırken fişi çekilemez
3 Seviyeyi mümkün olduğunca yerleştirin
4 bileşen değiştirilebilir, hat değiştirilmemeli veya bağlantıdan olmamalıdır.
5 Tayvan gövdesi, yalnızca tek bir bileşen için ve orijinal onay şifresiyle spesifikasyonlara göre yeniden düzenlenmemeli veya yeniden düzenlenmemelidir.
5, kod içindeki genlik
1. Önyüklemeden önce veya sonra çok büyük ayarlamayın
2) düşük anahtar genliği yüksek genlik modülasyonu
3 Kontrol Paneli Genlik Düğmesi orta konumda test öğeleri: ana noktaya odaklanmak için yerleştirilir, sol düz sağ azaltılır.
4 kontrol Kutusu: Üst veya yeraltı operasyonuna yerleştirilemez
6, İç Kod: yanlış çalışırken veya çalışırken sıfırlayın
7, Kontrol Kutusu:
1) Gövdenin bağlantı hattı asıldıktan sonra sıkıca kilitlenmelidir
2 titreşim yönü anahtarı ve çıkış bağlantı hattı yazışmadır, yanlış bağlanamaz
8, test: Özel olmayan test tam dalga testi kullanmalıdır
9, Tayvan gövdesi: çarpışma sesi üretemez, üst ve alt merkez eksen karşılıklı dokunuşu, yay çelik parçasının kırılmasına neden olur, derhal kapatılmalıdır, genlik modülasyonu küçük ayarlanır, ardından açılır.
10, diğer bilinmeyenler:
Dahili bileşenleri ve hatları keyfi olarak değiştirmeyin
11, nedeni kötü:
1 Bilgisayar modellerinin kullanımı, sallama tablosu kontrolü için kullanılamaz
2 sürücüyü yeniden yükleyemez
2, Ista-ia testi için, operatör numuneyi korumak, test parçalarının tablodan kaymasını önlemek için

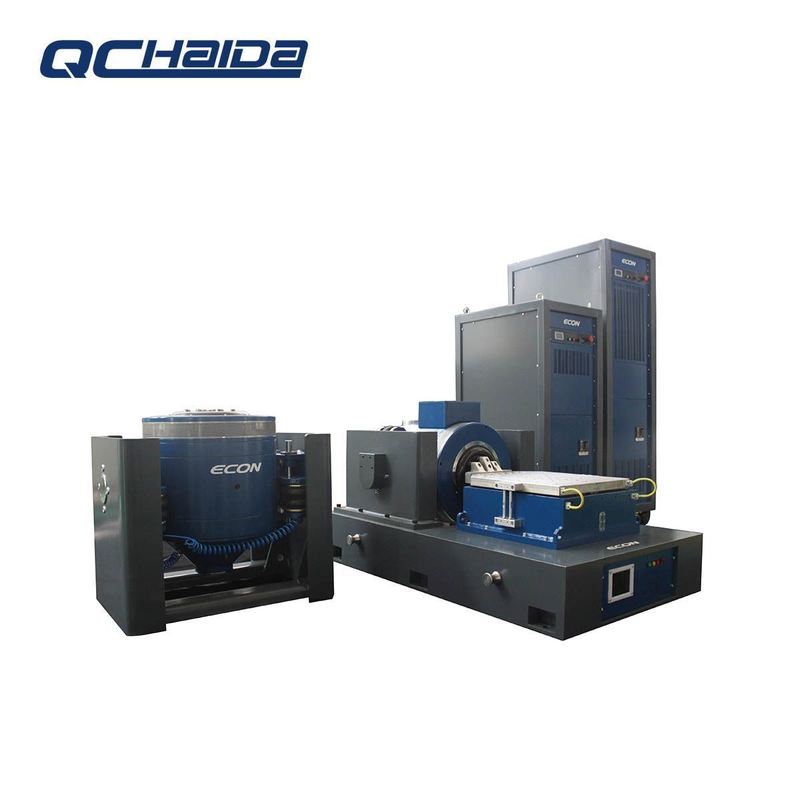

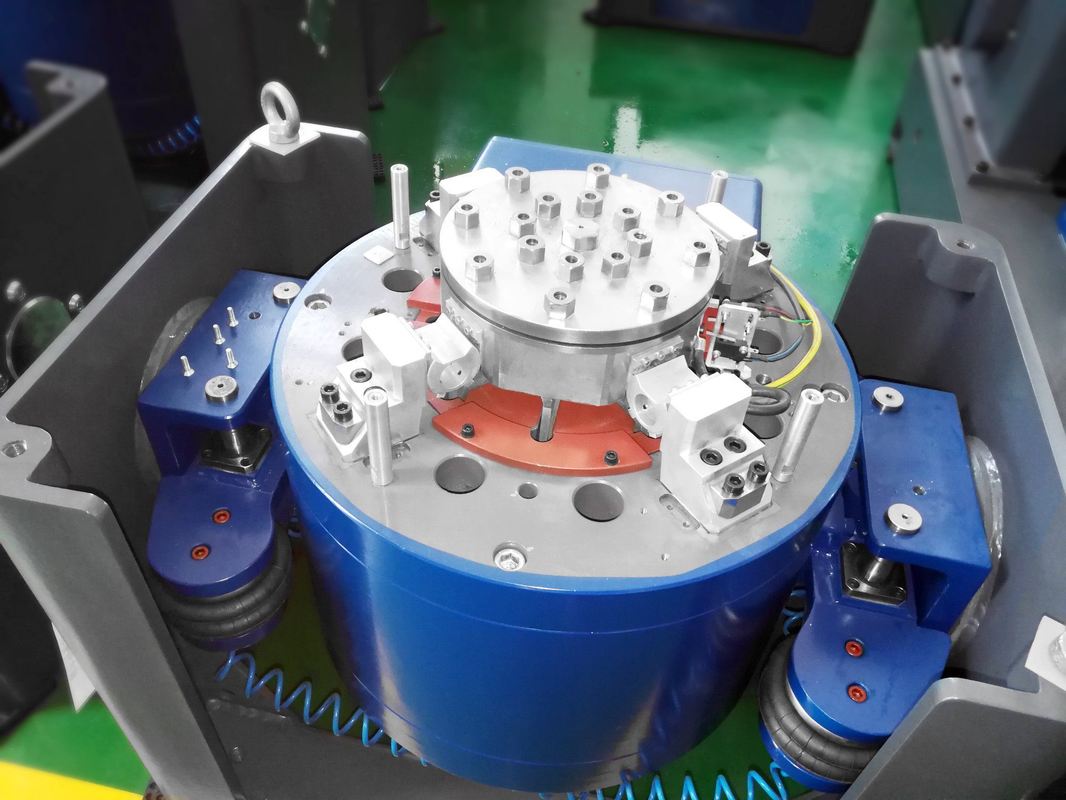

Elektro-dinamik Titreşim Test Sistemi Görüntüleri
Satış Sonrası Hizmet:
Test sürecinizde herhangi bir sorun ortaya çıkarsa, garanti ediyoruz:
Zamanında Yanıt: 48 saat içinde resmi bir yanıt.
Hızlı Çözüm: 3 iş günü içinde önerilen bir çözüm.
Kapsamlı Destek: İngilizce kullanım kılavuzlarına, öğretici videolara ve video konferans yardımına erişim.
Neden Bizi Seçmelisiniz?
Küresel Hazır Tasarım
Dahili voltaj otomatik anahtarlaması (110V/220V), uluslararası fiş uyumluluğu ve güvenlik sertifikalı gösterge koruması.
Olağanüstü Satış Sonrası Destek
18 aylık kapsamlı garanti. Sektöre özgü avantaj: Kontrol cihazları için ücretsiz onarım hizmeti – rakip birimler bile. Kontrol cihazını bize göndermeniz yeterlidir.
Bağlayıcı Kalite Taahhüdü
Her sözleşme imzasıyla birlikte, performansı garanti eden ve güven inşa eden resmi bir Kalite Güvence Mektubu gelir.
Endüstriyel Sınıf Koruyucu Ambalaj
(örneğin, Triceratops) ayrı ayrı antistatik kabarcık filmine sarılır ve takviyeli ahşap kasalara sabitlenir. Bu şunları sağlar:
• Şok emilimi ve darbe direnci
• Nem ve korozyon koruması
• Toksik olmayan, kokusuz malzemeler
• İnceleme için optimum şeffaflık
SSS:S: Bir ticaret şirketi mi yoksa üretici misiniz?
C: Test ekipmanları konusunda uzmanlaşmış ve 6 yıllık ihracat uzmanlığına sahip entegre üretici.
S: Sipariş onayından sonra teslimat zaman çizelgeniz nedir?
C:Standart siparişler: 10-25 iş günü
Stok siparişleri: 3 gün içinde gönderilir
Not: Teslimat süreleri ürün özelliklerine ve sipariş hacmine göre değişir.
S: Garanti ve satış sonrası hizmet şartlarınız nelerdir?
C: Tüm test makinelerinde 12 aylık kapsamlı garanti
Sektöre özgü avantaj: Ücretsiz kontrol cihazı onarımları (HAIDA olmayan birimler dahil)
Garanti sonrası destek: Sorun giderme, operasyonel rehberlik ve şikayet çözümü için özel teknik ekip
S: Ürün kalitesini ve hizmetini nasıl sağlıyorsunuz?
C: Tam performans testi ile %100 sevkiyat öncesi denetim
Küresel hazır tasarım: Voltaj otomatik anahtarlaması (110V/220V), uluslararası fişler, güvenlik sertifikalı göstergeler
Çok katmanlı eğitim desteği:
✓ Öğretici operasyon videoları
✓ Yerinde mühendislik eğitimi (talep üzerine)
Pazarda kanıtlanmış güvenilirlik:
Endüstriyel kullanıcılar tarafından küresel olarak tanınır
S: Ürün özelleştirmesi sunuyor musunuz?
C: Evet, teknik parametrelerinize ve uygulama gereksinimlerinize göre özel çözümler geliştiriyoruz.
