Elektromanyetik Shaker titreşim/ titreşim Shaker Test Makinesi
Giriş:
Shaker' ın rastgele titreşim testi (GB/ t2423.56-2006) belirtilen frekans aralığındaki (geniş bant) tüm frekans bileşenlerini her zaman içeren rastgele bir giriş sinyali ile uyarılır.Anlık değeri normal (Gauss) dağılımına uyarFrekans aralığındaki dağılım, hızlanma spektral yoğunluk eğrisi (ASD) ile temsil edilir.
Rastgele titreşim, gerçek dünyada meydana gelen en yaygın uyarılma türüdür. Gelecekteki anlık değeri geçmişte olduğu durumla tahmin edilemez, ancak sadece olasılığa dayanarak tahmin edilebilir..Aslında, bu özellikler yorgunluk ve alternatif stres gibi rastgele titreşimle ilgili çoğu hesaplamaya uygulanabilir.
Sinüzoidal testten farklı olarak, test yatağının rastgele titreşimi, maksimum değere ulaşamamasına rağmen, her zaman uyarılır ve durumda rezonans verir.Laboratuvardaki rastgele sinyallerin çoğu 3 kat RMS'ye sahiptir., bu da test frekans aralığındaki heyecanın anlık değerinin toplam RMS'in (R.M.S.) sıfırdan 3 katına kadar genişletilebileceği anlamına gelir.Rastgele uyarı için dikkate alınması gereken daha büyük fark, çok sayıda stres alternatifinin olmasıdır.Bu özellik yorgunluk hasarını ve dolayısıyla beklenen arıza ömrünü etkileyecektir.
Sinüzoidal titreşim ya da rastgele titreşim fark etmez, sadece ürünün üretim, nakliye,Kullanım ortamı ve test ekipmanının özellikleri ve özellikleri, yüksek kaliteli ürünleri taramak ve arızalı ürünlerin performansını iyileştirmek için kendi uygun titreşim modunu daha doğru bir şekilde seçebilir miyiz?
Elektrodinamik titreşim test sistemiPerformans verisi:
| Shaker (Model#EDM-2000) |
| Sinüs kuvveti (peak) |
30kN |
| Şok kuvveti (peak) |
60 kN |
| Frekans aralığı |
5 ‰ 2,600 Hz |
| Yer değiştirme (sürekli) |
100 mm |
| Maks. Hız |
1.8 m/s |
| Maks. Hızlanma |
75 G |
| Zırhın çapı |
445 mm |
| 1stdüzen rezonans frekansı |
2,400 Hz |
| İzin verilen eksantrik moment |
> 500 Nxm |
| Zırh ağırlığı |
40 kg |
| HE/ST vida boyutu |
M10 (metrik) |
| Eksensel titreşim izolasyon sıklığı |
3 Hz |
| En fazla. |
500 kg |
| Manyetik akış sızıntısı |
≤1 mT |
| Boyutlar (L×W×H, paketlenmemiş) |
1,330x860x1,250 mm |
| Ağırlık (paketlenmemiş) |
2500 kg |
| Kurulum |
Kauçuk paspas (ankaralı bultlar gereklidir) |
| Güç Güçlendirici(Model #)VSA-H323A) |
| Güçlendirici çıkışı |
30 kVA |
| SNR |
> 65 dB |
| Adlık çıkış voltajı |
120 Vrms |
| Güçlendirici verimliliği |
> 90% |
| Boyutlar (L×W×H, paketlenmemiş) |
800x900x2,100 mm |
| Ağırlık (paketlenmemiş) |
500 kg |
| Blower (Model# PBL-W30) |
| Hava hacmi |
0.46 m3/s |
| Güç |
7.5 kW |
| Havalandırma borusu çapı |
200 mm |
| Hava basıncı |
8.8kPa |
| Kurulum |
Tavana bağlanabilir (iki 90 dereceye kadar bükülebilir), maksimum 20 ̊ çalıştır |
| Yatay kayma masası (Model # 30ST-600M) |
| Boyutları |
600x600 mm |
| Kalınlığı |
45 mm |
| Frekans sınırı |
2,000 Hz |
| Etkili kütle |
54 kg |
|
Not:
1Daha iyi tekdüzelik için yüksek basınçlı yağ filmi rulmanı kullanılır.
|
| Titreme denetleyici ve hızlandırıcı |
| Titreşme denetleyicisi VT-9008-4 |
Sinüs ve kendi kendini kalibre eden 4 kanal titreşim kontrolörü. |
| Hızlandırıcı EA-YD-181 |
100mV/g, Aralık: 50g, Çalışma sıklığı: 1-10kHz, Ağırlık: 11 gram, 10ft düşük gürültü kablosu ile |
| Diğer desteklenen fonksiyonlar/eksuarlar |
| Çevre odası |
Desteklenen |
| Mobil cihazlar |
Özelleştirilebilir |
| İzolasyon levhaları |
Özelleştirilebilir |
| Dökme |
Özelleştirilebilir |
| Sistemin çalışma ortamı |
| Sıcaklık aralığı |
0-40°C |
| Nem aralığı |
% 90, yoğunlaşma yok. |
| Güç gereksinimleri |
380V/3ph/50Hz, 40kVA |
| Sıkıştırılmış hava basıncı |
0.6 Mpa |
İT kullanımı:
1, prosedürü tamamlamak için kontrol kılavuzu
2, gibi İşlem hatası böylece çalışamaz, giriş adımları kurtarma yöntemi kullanabilir ve sonra tek bir grup veya diğer koşu adımları ayarlayabilirsiniz.
3, dış başlatma düğmesine basmadan önce, açar açar açar açar.
4, Tayvan Kurumu:
1 Masa vücudu ayak koltuğu mümkün olduğunca sabitlenmiştir
2 çıkış hattındaki güç kaynağı açılamıyor / çalışmıyor
3 Seviyeyi mümkün olduğunca uzağa koyun
4 bileşen değiştirilebilir, hat veya bağlantı değiştirilmemelidir.
5 Tayvan kurumu, sadece tek bir bileşen için spesifikasyonlara göre ve orijinal onay şifresine göre, tümüyle veya kısmen yeniden örgütlenmemelidir.
5, kodun içindeki genişlik
1Çizgiyi açmadan önce veya sonra çok büyük ayarlamayın.
2) yüksek amplituba modülasyonun düşük anahtar amplitudu
Kontrol Panosu Amplitude Düğmesi test öğelerinin orta pozisyonuna yerleştirilir: ana noktaya odaklanmak için yerleştirilir, sol düz sağ kısım azaltılır.
Kontrol Kutusu 4: Üst veya yeraltı işlemine yerleştirilemez.
6, İçeride Kod: yanlış çalıştırıldığında veya çalıştırıldığında sıfırlama
7Kontrol Kutusu:
1) Vücudun bağlantı hattı asıldıktan sonra sıkıca kilitlenmelidir
2 titreşim yönü anahtarı ve çıkış bağlantı hattı karşılıklı, yanlış bağlayamaz
8, test: Özel olmayan test tam dalga testi kullanmalıdır.
9, Tayvan vücudu: çarpışma sesi üretemez, üst ve alt merkezi eksen karşılıklı dokunuş yay çelik parça yırtımı derhal kapatılmasına neden olacaktır,Amplituda modülasyon küçük ayarlanır sonra açılır.
10, diğerleri bilinmiyor:
İç bileşenleri ve hatları keyfi değiştirmeyin
11Sebebi kötü:
1 Sallama masası kontrolü için bilgisayar modelleri kullanılamaz.
2 sürücüyü yeniden yükleyemez
2, Ista-ia testi için, operator numuneyi korumak için, test parçalarının masadan kaymasını önlemek için

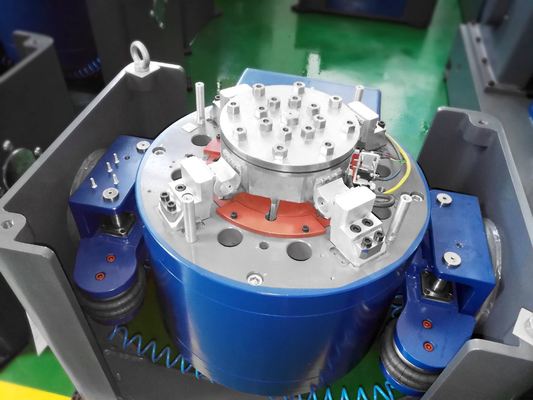

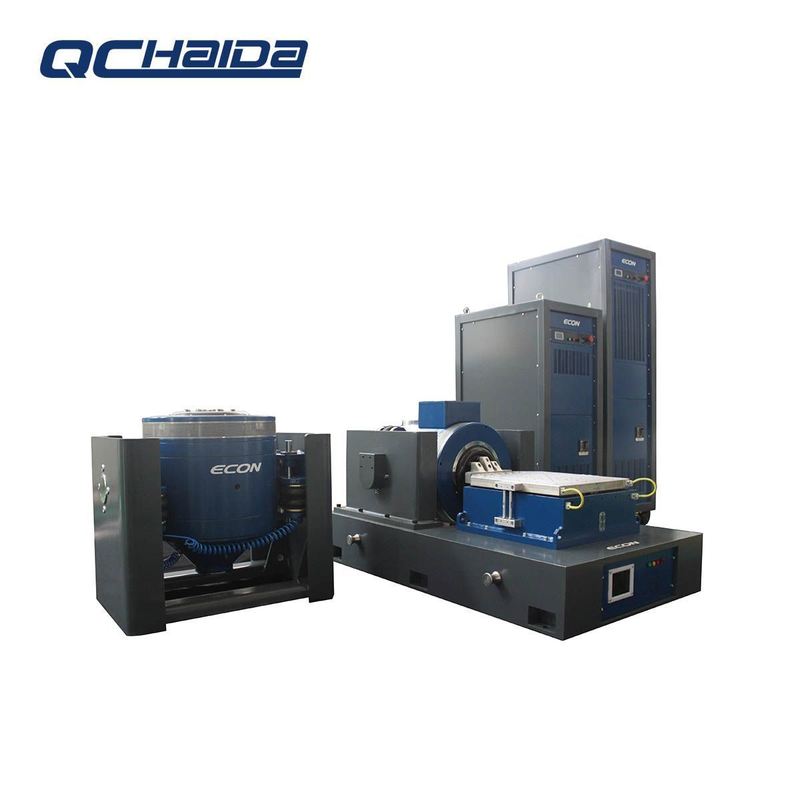

Elektrodinamik titreşim test sistemi görüntüleri
