Elektromanyetik Çalkalayıcı Titreşim / Titreşim Çalkalayıcı Test Makinesi
Giriş:
Çalkalayıcının rastgele titreşim testi (GB/ t2423.56-2006), belirtilen frekans aralığındaki (geniş bant) tüm frekans bileşenlerini her zaman içeren rastgele bir giriş sinyali ile uyarılır. Anlık değeri normal (gauss) dağılımına uyar. Frekans aralığındaki dağılım, ivme spektral yoğunluğu (ASD) eğrisi ile temsil edilir.
Rastgele titreşim, gerçek dünyada meydana gelen en yaygın uyartım türüdür. Gelecekteki anlık değeri, geçmiş durumundan tahmin edilemez, ancak yalnızca olasılığa dayalı olarak tahmin edilebilir. Aslında, bu özellikler, yorulma ve değişen gerilim gibi rastgele titreşimle ilgili çoğu hesaplama için geçerlidir.
Sinüzoidal testin aksine, test yatağının rastgele titreşimi, maksimum değere ulaşamasa da, süre boyunca her zaman uyarılır ve rezonansa girer. Laboratuvardaki rastgele sinyallerin çoğu, 3 kat RMS'ye sahiptir, bu da test frekans aralığındaki uyartımın anlık değerinin sıfırdan toplam RMS'nin (R.M.S.) 3 katına kadar uzatılabileceği anlamına gelir. Rastgele uyartım için dikkate alınması gereken daha büyük fark, geçiş noktaları arasında hem pozitif hem de negatif çok sayıda gerilim değişimi olmasıdır. Bu özellik, yorulma hasarını ve dolayısıyla arızanın beklenen ömrünü etkileyecektir.
İster sinüzoidal titreşim ister rastgele titreşim olsun, yalnızca ürünün üretimi, taşınması, kullanım ortamı ve test ekipmanının özellikleri ve karakteristikleri hakkında daha iyi bir anlayışla, yüksek kaliteli ürünleri taramak ve kusurlu ürünlerin performansını iyileştirmek için kendi uygun titreşim modumuzu daha doğru bir şekilde seçebiliriz.
Elektro-dinamik Titreşim Test SistemiPerformans Veri Sayfası:
| Çalkalayıcı (Model# EDM-2000) |
| Sinüs kuvveti (tepe) |
30kN |
| Şok kuvveti (tepe) |
60 kN |
| Frekans aralığı |
5～2.600 Hz |
| Yer değiştirme (sürekli) |
100 mm |
| Maks. Hız |
1,8 m/s |
| Maks. İvme |
75 G |
| Armatür Çapı |
445 mm |
| 1st sıra rezonans frekansı |
2.400 Hz |
| İzin verilen eksantrik moment |
＞500 Nxm |
| Armatür ağırlığı |
40 kg |
| HE/ST vida boyutu |
M10 (metrik) |
| Eksenel titreşim izolasyon frekansı |
＜3 Hz |
| Maks. Yük |
500 kg |
| Manyetik akı kaçağı |
≤1 mT |
| Boyutlar (U×G×Y, ambalajsız) |
1.330x860x1.250 mm |
| Ağırlık (ambalajsız) |
2.500 kg |
| Kurulum |
Kauçuk paspas (ankraj cıvataları gereklidir) |
| Güç Amplifikatörü (Model# VSA-H323A) |
| Amplifikatör çıkışı |
30 kVA |
| SNR |
＞65 dB |
| Nominal çıkış gerilimi |
120 Vrms |
| Amplifikatör verimliliği |
＞ %90 |
| Boyutlar (U×G×Y, ambalajsız) |
800x900x2.100 mm |
| Ağırlık (ambalajsız) |
500 kg |
| Üfleyici (Model# PBL-W30) |
| Hava hacmi |
0,46 m3/s |
| Güç |
7,5 kW |
| Hava kanalı çapı |
200 mm |
| Hava basıncı |
8,8kPa |
| Kurulum |
Tavana bağlanabilir (en fazla iki 90 derecelik bükülme), maksimum 20’ çalışma |
| Yatay Kayma Tablası (Model# 30ST-600M) |
| Boyutlar |
600x600 mm |
| Kalınlık |
45 mm |
| Frekans limiti |
2.000 Hz |
| Etkili kütle |
54 kg |
|
Not:
1. Daha iyi bir homojenlik için yüksek basınçlı yağ filmi yatağı kullanılır.
|
| Titreşim Kontrol Cihazı ve İvmeölçer |
| Titreşim Kontrol Cihazı VT-9008-4 |
Sinüs ve Kendinden Kalibrasyonlu 4 Kanallı Titreşim Kontrol Cihazı. |
| İvmeölçer EA-YD-181 |
100mV/g, Aralık: 50g, Çalışma Frekansı: 1-10kHz, Ağırlık: 11gram, 10ft düşük gürültülü kablo ile |
| Diğer desteklenen fonksiyonlar/aksesuarlar |
| Çevresel odalar |
Desteklenir |
| Mobil cihazlar |
Özelleştirilebilir |
| Yalıtım panoları |
Özelleştirilebilir |
| Fikstür |
Özelleştirilebilir |
| Sistemin çalışma ortamı |
| Sıcaklık aralığı |
0-40℃ |
| Nem aralığı |
0～%90, yoğuşma yok |
| Güç gereksinimleri |
380V/3ph/50Hz, 40kVA |
| Basınçlı hava basıncı |
0,6 Mpa |
NASIL KULLANILIR:
1, prosedürü tamamlamak için kontrol kılavuzu
2, Çalışma hatası gibi, çalışamazsa, giriş adımlarını kurtarma yöntemini kullanabilir ve ardından tek bir grup veya diğer çalışma adımlarını ayarlayabilirsiniz.
3, kullanmadan önce harici başlatma anahtarını basmak, COO görünür, yani bırakır, anahtarı açar.
4, Tayvan Gövdesi:
1 Tablo gövdesi ayak manşonu mümkün olduğunca sabitlenir
2 güç kaynağı açık/çıkış hattında çalışır, fişi çekilemez
3 Seviyeyi mümkün olduğunca yerleştirin
4 bileşen değiştirilebilir, hat değiştirilmemeli veya bağlantıdan olmamalıdır.
5 Tayvan gövdesi, yalnızca tek bir bileşen için ve orijinal onay şifresiyle, özelliklere göre yeniden düzenlenmemeli veya kısmen yeniden düzenlenmemelidir.
5, kodun içindeki genlik
1. Önyüklemeden önce veya sonra çok büyük ayarlamayın
2) düşük anahtar genliği yüksek genlik modülasyonu
3 Kontrol Paneli Genlik Düğmesi orta konumda test öğeleri: ana noktaya odaklanmak için yerleştirilir, sol düz sağ azaltılır.
4 kontrol Kutusu: Üst veya yeraltı operasyonuna yerleştirilemez
6, İç Kod: yanlış çalışırken veya çalışırken sıfırlayın
7, Kontrol Kutusu:
1) Gövdenin bağlantı hattı asıldıktan sonra sıkıca kilitlenmelidir
2 titreşim yönü anahtarı ve çıkış bağlantı hattı karşılıklıdır, yanlış bağlanamaz
8, test: Özel olmayan test tam dalga testi kullanmalıdır
9, Tayvan gövdesi: çarpışma sesi üretemez, üst ve alt merkez ekseni karşılıklı temas yay çelik parçasının kırılmasına neden olur, derhal kapatılmalıdır, genlik modülasyonu küçük ayarlanır sonra açılır.
10, diğer bilinmeyenler:
Dahili bileşenleri ve hatları keyfi olarak değiştirmeyin
11, nedeni kötü:
1 Bilgisayar modellerinin kullanımı, sallama tablası kontrolü için kullanılamaz
2 sürücüyü yeniden yükleyemez
2, Ista-ia testi için, operatör numuneyi korumak, test parçalarının tabladan kaymasını önlemek için

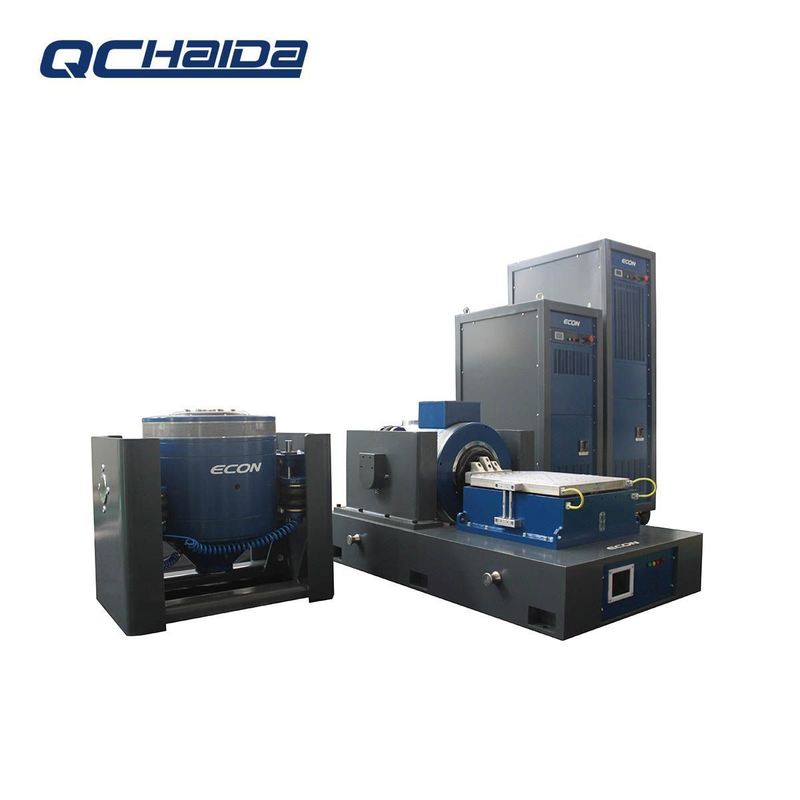

Elektro-dinamik Titreşim Test Sistemi Görüntüleri
