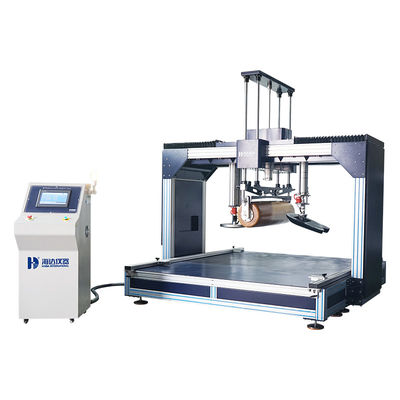

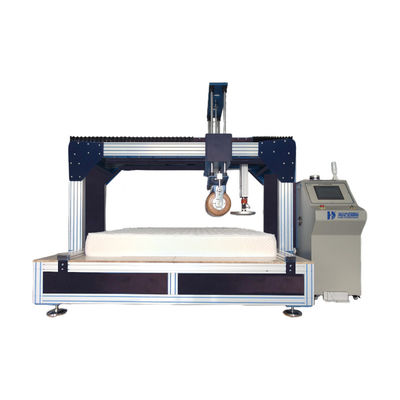

Mobilya Test Makinesi Entegre Yatak Test Ekipmanı (PLC Kontrolü)
GENEL ÖZELLİKLER
Tahmini Paketleme Boyutları: (G*D*Y) 3000*1600*2000mm
Güç kaynağı: 3-PH, 380V±%10, 50/60Hz
Tahmini Brüt Ağırlık: 1300kg
HS Kodu: 9024800000
ÜÇ FONKSİYON
1) DAYANIKLILIK TESTİ
STANDART ÖZELLİKLER
| Silindir ahşap varil (EN1957) |
140kg, uzunluk 1000mm |
| Yatağın maksimum boyutu |
2200m×2000m×400mm |
| Test hızı |
0-20 dev/dak |
| Kontrol yöntemi |
PLC |
| Test Döngüsü |
30000 döngü |
| Boyut |
2900mm×2700mm×1800mm |
| Güç |
AC380V±%10, 50/60Hz, üç faz |
| Farklı yataklara göre yuvarlanma stroğunu ayarlayın (limit anahtarı konumunu ayarlayın) |
| Düşük sürtünme katsayılı kılavuz, tamburun tam ağırlığının yatak üzerinde olmasını sağlar. |
| LCD Dokunmatik Ekran, kolay kontrol ve ayar sağlar. |
TEST STANDARDI
EN 1957
Rulo Özellikleri:
Uzunluk: 1000mm
Rulo Çapı: φ300mm
AUYGULAMALAR & TEST AMACI
Yatay altıgen ahşap tambur rulosu veya silindir (çapı 250 mm olan her iki uç, ortası 300 mm, yatak üzerinde ileri geri yuvarlanarak, insan hareketini simüle ederek yatağın dayanıklılığını değerlendirin.
Yatak Dayanıklılık Test Cihazı, uzun süreli kullanım koşullarını simüle ederek, yapım malzemelerinden bağımsız olarak her türlü yatak ve baza ünitesinin dayanıklılığını belirlemek üzere üretilmiştir. Vücut hareketini simüle etmek için bir test yatağı boyunca genişlik yönünde hareket eden ağırlıklı bir rulodan oluşur. Rulonun hareket ettiği strok uzunluğu, test altındaki ilgili yatağa uyacak şekilde, strok ayarlayıcıları sola veya sağa kaydırılarak çok kolay bir şekilde ayarlanır. Rulonun test yatağına yüklenmesi ve boşaltılması, motor tahrikli bir kaldırma tertibatı aracılığıyla kolayca yapılır.
2) EN SERTLİK & YÜKSEKLİK DEĞİŞİM TESTİ
Sertlik testi için toplam üçüncü kez:
1. 100 döngü rulo sonra sertlik testi
2. 5.000 döngü rulo sonra sertlik testi (veya başka bir atanan döngü)
3. 30.000 döngü rulo sonra sertlik testi
Yükleme Pedi:
STANDART ÖZELLİKLER
| Yük bloğu |
Çap 355 mm, Küresel eğrilik yarıçapı 800mm, Ön kenar eğrilik yarıçapı 20mm |
| Hız |
90mm/dak |
| Strok |
350mm |
| Sürüş yöntemi |
SMC marka elektrikli silindir |
| Yük hücresi |
200kg (Almanya markası tecsis) |
| Yük plakası konum ayarı |
300mm |
| Yükseklik değişimi testi |
| Test yöntemi |
Yüksek hassasiyetli servo ölçüm sistemi |
TEST STANDARDI
EN 1957
UYGULAMALAR & TEST AMACI
Test makinesi, yükleme cihazını (rulo) bir sertlik ölçüm cihazı ile birleştirir. Böylece, numunenin yeniden düzenlenmesine gerek kalmadan, EN 1957'ye göre sertlik testi yapılabilir, bu da ölçülen değerleri tahrif edecektir. Ayrıca servo ölçüm sistemi ile yükseklik değişimini de gösterebilir.
Ön çerçeve takviyesini basitçe gevşettikten sonra numune esnek bir test taban plakasına yerleştirilebilir. Bu, test cihazını çok etkili ve yerden tasarruf sağlar.
Yazılım, esnek bir parametre girişi, farklı test prosedürlerinin yürütülmesi, ölçülen değerlerin grafiksel bir temsili, test değerlendirmesi ve günlüğe kaydetme olanağı sağlar. Daha sonra önceden ayarlanmış döngü sayısına ulaşıldığında, test otomatik olarak sona erer.
3) KENAR TESTİ
STANDART ÖZELLİKLER
| Test Kuvveti |
1000N |
| Sürüş yöntemi |
Ahava silindiri |
| Sayı |
5000 döngü |
| Bekleme süresi |
3S |
TEST STANDARDI
EN 1725
UYGULAMALAR& TEST AMACI
Makine, yatak yorulma testi işlevini artırır, insanı yatağın kenarına oturur gibi simüle eder, EN1725'e göre 5000 döngü için yatağın yorulmasını test etmek için 1000N kuvvet uygular.
