Ürün ayrıntıları:
|
kullanım: | Yüksek ve Düşük Sıcaklık Termal Şok Test Odası | Ön ısıtma üst sınırı: | + 200 ° C |
---|---|---|---|
Sıcaklık.: | Ortam sıcaklığı. | Ön soğutma alt sınırı: | -65 ° C |
Sıcaklık.: | 10 dakika içinde. | Test alanı malzemesi: | SUS304 paslanmaz çelik |
Hava sirkülatörü: | Sirocco fanı | Damper tahrik ünitesi: | Hava silindiri |
İzin verilen ortam koşulları: | + 5 ~ 30 ° C | Soğutma suyu besleme basıncı * 6: | 02 ~ 0.4MPa |
Soğutma suyu sıcaklığı.: | +18 ila 23 ° C | Gürültü seviyesi: | 70 dB veya daha düşük |
Vurgulamak: | çevre test odası,environmental lab testing equipment |

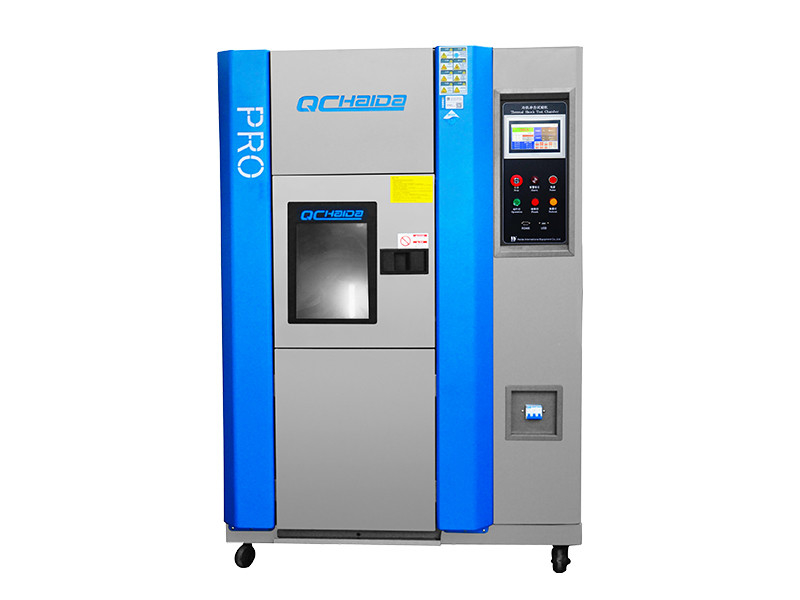

Elektronik Şok Çevre Test Odası Sıcak ve Soğuk Sıcaklık Benzetimi
1. Açıklama:
Elektronik Sıcak ve Soğuk Sıcaklık Şok Benzetme Test Cihazı , malzeme yapısını veya kompozit malzemeyi test etmek için kullanılır, anında çok yüksek sıcaklıklar ve çok düşük sıcaklık ortamı sürekli tolere edebilir, böylece test etmek için en kısa sürede kimyasal değişiklikler Fiziksel hasar nedeniyle termal genleşme ve büzülme. Makine (veya parçaları), elektrikli ev aletleri, ekipman, malzemeler, kaplama, kaplama ve hızlandırılmış test için diğer uygun iklim

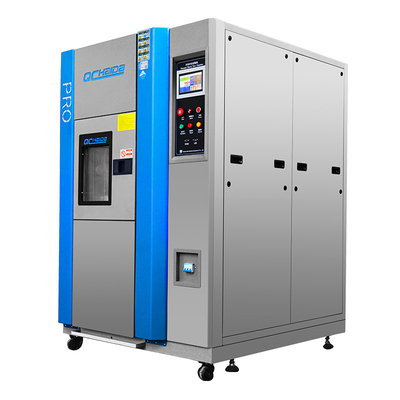

Bir termal şok odası yapısal formları: her ikisi de üst bölmede yüksek sıcaklıklı bir tank tarafından bulunan, kabinin arkasında bulunan kriyojenik tankın alt kısmında bulunan ve kompozit yapının entegre formlarını kullanan termal şok bölmeleri odası ve soğutma ünitesi, kabin (sistem) içeren elektrik kontrol panelinin sol tarafında bulunur. Bu şekilde küçük dolap ayak izi, kompakt yapı, güzel görünüm, ayrı bir ünite muhafazasına yerleştirilen soğutma üniteleri, titreşimi azaltmak için soğutma ünitesi çalışıyor, gürültünün oda üzerindeki etkisi
B termal şok odaları dış kutu malzemesi: yüksek kaliteli soğuk haddelenmiş çelik sac, elektrostatik püskürtme yüzeyi.
Duvarların içindeki C termal şok odaları Malzeme: SUS304 paslanmaz çelik, korozyona dayanıklı, temizlenmesi kolay, güzel.
D yalıtım malzemeleri: yüksek kaliteli ultra ince cam elyaf pamuk, ithal yanmaz PU.
E numune tutucu: statik paslanmaz çelik numune tutucu.
F penceresi: Kutuda (sıcak kutu) 350 × 250mm elektrikli nem bariyeri kaplama sıcaklığı gözlem penceresinin kapısını açtı.
2. Elektronik Sıcak ve Soğuk Sıcaklık Şok Benzet Test Makinesi Özellikleri:
sistem | Damper anahtarlaması ile iki bölgeli test | |||||||
Üç bölgeli hazne | ||||||||
model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Özelleştirilmiş | |||||
Verim | Test alanı | Yüksek sıcaklık. pozlama aralığı * 1 | + 60 ~ ila + 200 ° C | |||||
Düşük sıcaklık. pozlama aralığı * 1 | -65 ila 0 ° C | |||||||
Sıcaklık. dalgalanma * 2 | ± 1.8 ° C | |||||||
Sıcak oda | Ön ısıtma üst sınırı | + 200 ° C | ||||||
Sıcaklık. ısınma süresi * 3 | Ortam sıcaklığı. 30 dakika içinde + 200 ° C'ye | |||||||
Soğuk oda | Soğutma öncesi alt limit | -65 ° C | ||||||
Sıcaklık. aşağı çekme süresi * 3 | Ortam sıcaklığı. 70 dakika içinde -65 ° C'ye | |||||||
Sıcaklık. kurtarma (2 bölgeli) | Kurtarma koşulları | İki bölge: Yüksek sıcaklık. pozlama + 125 ° C 30 dk, Düşük sıcaklık. maruz kalma -40 ° C 30 dakika; Örnek 6,5 kg (örnek sepeti 1,5 kg) | ||||||
Sıcaklık. iyileşme süresi | 10 dakika içinde. | |||||||
İnşaat | Dış malzeme | Soğuk haddelenmiş paslanmaz çelik levha | ||||||
Test alanı malzemesi | SUS304 paslanmaz çelik | |||||||
Kapı * 4 | Kilit açma düğmeli manuel kapı | |||||||
Isıtıcı | Şerit tel ısıtıcı | |||||||
Soğutma ünitesi | Sistem * 5 | Mekanik kaskad soğutma sistemi | ||||||
Kompresör | Hermetik sızdırmaz scroll kompresör | |||||||
Genişleme mekanizması | Elektronik genleşme valfi | |||||||
Soğutucu | Yüksek sıcaklık tarafı: R404A, Düşük sıcaklık tarafı R23 | |||||||
Soğutucu | Paslanmaz çelik kaynaklı plakalı eşanjör | |||||||
Hava sirkülatörü | Sirocco fanı | |||||||
Damper tahrik ünitesi | Hava silindiri | |||||||
Parçaları | Sol tarafta 100 mm çapında kablo bağlantı noktası (sağ taraf ve özel yapım çap boyutu seçenek olarak mevcuttur), örnek güç kaynağı kontrol terminali | |||||||
İç boyutlar (G x Y x D) | 350 x 400 x 350 | 500 x 450 x 450 | Özelleştirilmiş | |||||
Test alanı kapasitesi | 50L | 100L | Özelleştirilmiş | |||||
Test alanı yükü | 5 kg | 10 kg | Özelleştirilmiş | |||||
Dış boyutlar (G x Y x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Özelleştirilmiş | |||||
Ağırlık | 800 kg | 1100KG | N / A | |||||
Yardımcı program gereksinimleri | İzin verilen ortam koşulları | + 5 ~ 30 ° C | ||||||
Güç kaynağı | AC380V, 50 / 60Hz, üç fazlı, 30A | |||||||
Soğutma suyu besleme basıncı * 6 | 02 ~ 0.4MPa | |||||||
Soğutma suyu besleme hızı * 6 | 8m³ / s | |||||||
Soğutma suyu sıcaklığı. Aralık | +18 ila 23 ° C | |||||||
Gürültü seviyesi | 70 dB veya daha düşük |
3.Notes
. Yüksek sıcaklık pozlama aralığı alt sınırı + 60 ° C veya düşük sıcaklık pozlama aralığı alt sınırı -60 ° C gerekiyorsa, lütfen “ortam sıcaklığına maruz kalma” seçeneğini seçin
. Sıcaklık dalgalanmasının ± 1.8 ° C'nin altında olması gerekiyorsa, lütfen “Düşük sıcaklık dalgalanması paketini” seçin
. Sıcaklık ısınma / aşağı çekme süresi sadece bağımsız bölme çalışması sırasında geçerlidir
. Otomatik olarak çalıştırılan kayar kapı gerekiyorsa, lütfen “Otomatik kapı paketi” ni seçin
. Hava soğutmalı kondenser / Su soğutmalı kondenser her ikisi de mevcuttur
. Sadece su soğutmalı kondenser üzerine uygulayın
4.Feature
. Ürün görünümü, makul yapısı, ileri teknoloji, sofistike malzeme, basit ve rahat çalışma performansı ve güvenilir ekipman performansı.
. Ekipman sıcak kutulara, soğuk kutulara, üç parçalı test kutusuna bölünür, test analitlerinin ısı depolama ve ısı depolama etkisinin benzersiz yapısını tamamen sabitler, sıcak ve soğuk sıcaklığın sıcak ve soğuk hava yolu anahtarlama şeklini uygulayın termal şok testi amacıyla test bölgesine girer.
. En gelişmiş ölçüm cihazını kullanan kontrolör, geniş renkli LCD dokunmatik insan-makine interaktif LCD insan-makine arayüz kontrolörü, basit kullanım, öğrenmesi kolay, güvenilir, İngilizce tam sistem çalışma koşullarında, yürütme Kurulum programı eğrileri kullanır.
. 96 test özellikleri bağımsız olarak ayarlandığında, darbe süresi 999 saat ve 59 dakika, döngü süreleri 1 ila 999 arasında ayarlanabilir, maksimum otomasyon derecesine ulaşmak, operatör iş yükünü azaltmak, herhangi bir otomatik başlangıç zamanında çalışan çalışmayı durdur;
5. klima sistemi
. hava kontrolü: cebri havalandırma sirkülasyonu, balans termostatı yöntemi (BTC). Bu yöntem sadece sürekli çalışma için soğutma sistemi, PID çıkışını otomatik olarak hesaplayarak sonuçların çıktısını kontrol etmek ve sonuçta dinamik bir denge elde etmek için ısıtıcının sıcaklık ayar noktasına göre kontrol sistemini ifade eder.
. hava sirkülasyon araçları: hava sirkülasyonu fan kanalı ve paslanmaz çelik uzun ekseni arasında inşa edilmiş, sıcaklık değişiminin amacına ulaşmak için etkili ve verimli ısı değişim vantilatörü ile enerji verimli buzdolapları ve düzenleme sistemi kullanımı. Ayarlanabilir hava çıkışı ayar cıvatası ile oda sıcaklığı homojenliğini önemli ölçüde iyileştirir;
. hava soğutma yöntemi: çok aşamalı diyafram hava ısı değiştirici.
. hava ısıtma: Watkins kaliteli nikel krom elektrikli ısıtıcı.
6. Sıcak ve Soğuk Sıcaklık Şok Benzet Test Makinesi Güvenlik Cihazları:
. Sıcak oda aşırı ısınma koruma şalteri
. Soğuk oda aşırı ısınma koruma şalteri
. Hava sirkülatörü aşırı yük alarmı
. Buzdolabı yüksek / düşük basınç koruyucusu
. Kompresör sıcaklık anahtarı
. Hava basınç şalteri
. Sigorta
. Su süspansiyon rölesi (sadece su soğutmalı özellikler)
. Kompresör devre kesici
. Isıtıcı devre kesici
. Test alanı aşırı ısınma / aşırı soğutma koruyucusu
. Hava tahliye vanası
7.Control
(Renkli LCD interaktif dokunmatik ekran sistemi)
Çalıştırma ve ayarlar, dokunmatik ekranlı LCD ekran kullanılarak basitleştirilmiştir (ekranda görüntülenen talimatlar). Test desenleri, test alanı sıcaklıkları, sıcaklık döngüleri ve trend grafiği ekranlarının bir bakışta doğrulanması.
Ayar | Dokunmatik panel ile etkileşimli tuş girişi |
Görüntüle | LCD (5,7 inç) |
Sıcaklık kontrol fonksiyonu | Test alanı: pozlama sıcaklığı. Sıcak oda: ön ısıtma sıcaklığı. Soğuk oda: ön soğutma sıcaklığı. |
PID kontrolü | |
Önceden ayarlanmış sıcaklık aralığı | Yüksek sıcaklık: 60 ila 200'C Düşük sıcaklık: -78 ila 0'C |
Çözünürlük ayarı | 1'C |
Giriş | Termokupl tip T (Bakır / Bakır-Nikel) |
Ayar ve gösterge aralıkları | Önceden ayarlanan süre: 0 dak. 99 saat 59 dakika. Önceden ayarlanmış döngü: 1 ila 9.999 döngü |
Aksesuar fonksiyonu | Zamanlayıcı ön ayarı Aşırı ısınma / aşırı soğutma koruması Elektrik kesintisi / kurtarma seçimi Sıcaklık geri kazanım süresi ayarı Program belleği Otomatik kapanma Programlanmış zaman göstergesi Test tamamlama modu seçimi Trend grafiği Alarm geçmişi ekranı Sensör kalibrasyonu RS-232 / USB iletişimi |
