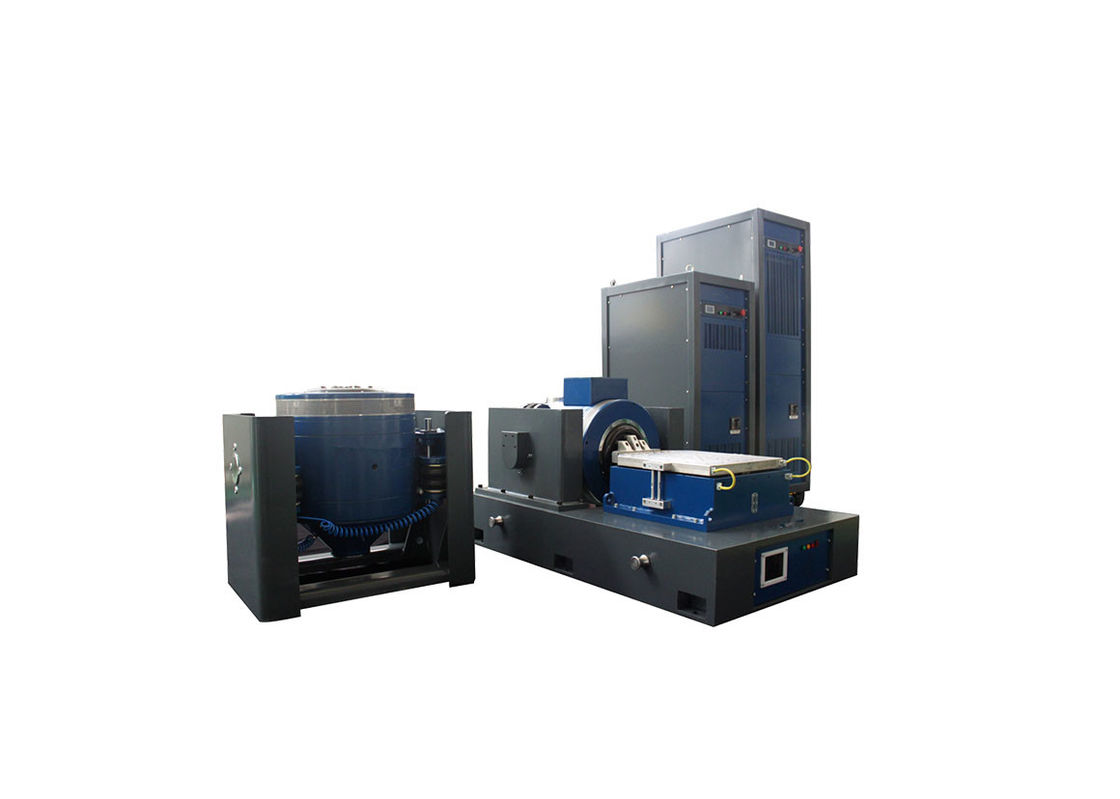

Laboratuvar Malzeme Taşıma Simülasyonu Titreşim Test Cihazları
Giriiş:
Elektro-dinamik Titreşim Test Cihazlarısavunma, havacılık, havacılık, iletişim, elektronik, otomobil, ev aletleri ve diğer sektörlerde yaygın olarak kullanılmaktadır.Bu tip ekipman, erken arızaları keşfetmek, gerçek çalışma koşullarını simüle etmek ve yapı mukavemeti testi için kullanılır, ürün uygulaması geniştir, uygulama genişliği açıktır, test etkisi dikkate değer ve güvenilirdir.Sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma, maksimum hızlanma, genlik modülasyonu, zaman kontrolü, tam işlevli bilgisayar kontrolü, basit sabit hızlanma/sabit genlik.3 aylık test, istikrarlı performans, güvenilir kalite çalıştırmak için sürekli başarısızlık nedeniyle ekipman.
Elektro-dinamik Titreşim Test Sistemi Performans Veri Sayfası:
| Çalkalayıcı (model numarasıEDM-2000) |
| sinüs kuvveti (zirve) |
30kN |
| Şok kuvveti (zirve) |
60 kN |
| Frekans aralığı |
5～2,600 Hz |
| Yer değiştirme (sürekli) |
100 mm |
| Maks.Hız |
1,8 m/s |
| Maks.Hızlanma |
75 gr |
| Armatür Çapı |
445 mm |
| 1strezonans frekansı siparişi |
2.400Hz |
| İzin verilen eksantrik moment |
>500 Nxm |
| armatür ağırlığı |
40 kilo |
| HE/ST vida boyutu |
M10 (metrik) |
| Eksenel titreşim izolasyon frekansı |
<3Hz |
| Maks.yük |
500 kilo |
| Manyetik akı kaçağı |
≤1 mT |
| Boyutlar (U×G×Y, ambalajsız) |
1.330x860x1.250 mm |
| Ağırlık (paketlenmemiş) |
2.500 kilo |
| Kurulum |
Kauçuk paspas (ankraj cıvataları gereklidir) |
| Güç Amplifikatörü(model numarasıVSA-H323A) |
| Amplifikatör çıkışı |
30 kVA |
| SNR |
>65 dB |
| Nominal çıkış gerilimi |
120 Vrms |
| Amplifikatör verimliliği |
＞ %90 |
| Boyutlar (U×G×Y, ambalajsız) |
800x900x2.100 mm |
| Ağırlık (paketlenmemiş) |
500 kilo |
| Üfleyici (Model# PBL-W30) |
| Hava hacmi |
0,46 metre3/S |
| Güç |
7,5 kw |
| Hava kanalı çapı |
200 mm |
| Hava basıncı |
8.8kPa |
| Kurulum |
Tavana bağlanabilir (90 derecelik iki dirseğe kadar), maksimum 20' çalışma |
| Yatay Kayar Tabla (Model# 30ST-600M) |
| boyutlar |
600x600 mm |
| Kalınlık |
45 mm |
| Frekans sınırı |
2.000Hz |
| Etkili kütle |
54 kilo |
|
Not:
1. Daha iyi homojenlik için yüksek basınçlı yağ filmi yatağı kullanılır.
|
| Titreşim Denetleyicisi ve İvmeölçer |
| Titreşim Denetleyicisi VT-9008-4 |
Sinüs ve Otomatik Kalibrasyonlu 4 Kanallı Titreşim Denetleyicisi. |
| İvmeölçer EA-YD-181 |
100mV/g, Aralık: 50g, Çalışma Frekansı: 1-10kHz, Ağırlık: 11gram, 10ft düşük gürültülü kablo ile |
| Diğer desteklenen işlevler/aksesuarlar |
| Çevre odaları |
desteklenen |
| Mobil cihazlar |
özelleştirilebilir |
| Yalıtım levhaları |
özelleştirilebilir |
| Fikstür |
özelleştirilebilir |
| Sistemin çalışma ortamı |
| Sıcaklık aralığı |
0-40 ℃ |
| nem aralığı |
%0~90 , yoğunlaşma yok |
| Güç Gereksinimleri |
380V/3ph/50Hz, 40kVA |
| Basınçlı hava basıncı |
0,6 MPa |
Özellikler:
1. Daha küçük taşıyıcı (masa) kalitesiyle daha yüksek hızlanma ve daha yüksek çalışma frekansı elde etmek için genel yük kapasitesini ve performansı iyileştirin.
2. Titreşim masası entegre tasarımı (entegre), iyi sağlamlık, kolay kurulum ve hata ayıklama ile.
3. Kaynak gövdesinin güçlendirilmesi, iyi bir reaksiyon kalitesine ve sönümleme etkisine sahiptir.
4. Yerleşik titreşim izolasyon sistemi, titreşimin zemine yayılmasını azaltabilir ve test ekipmanı arasındaki paraziti önleyebilir.

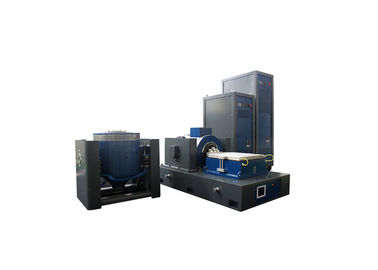

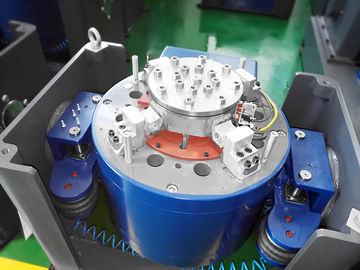

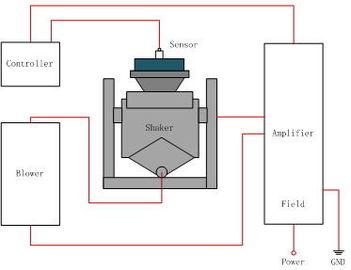

Elektrodinamik Titreşim Test Sistemi Görselleri:
Nasıl kullanılır:
1, prosedürü tamamlamak için kontrol kılavuzu
2, Çalışma hatası gibi çalışamaz, giriş adımlarının kurtarma yöntemini kullanabilir ve ardından tek bir grup veya diğer çalışan adımları ayarlayabilirsiniz.
3, kullanmadan önce harici başlatma anahtarına basın, COO görünür, yani gidelim, anahtarı açar.
4, Tayvan Vücut:
1 Masa gövdesi ayak kovanı mümkün olduğu kadar sabit
2 güç kaynağı açık/çıkış hattında çalışmak fişten çekilemez
3 Seviyeyi mümkün olduğu kadar uzağa yerleştirin
4 bileşen değiştirilebilir, hat veya bağlantıdan değiştirilmemelidir.
5 Tayvan kuruluşu, yalnızca tek bir bileşenin özelliklerine ve orijinal onay parolasına göre yeniden yapılanmanın tamamı veya bir parçası olmamalıdır.
5, kodun içindeki genlik
1. Önyüklemeden önce veya sonra çok büyük ayarlamayın
2) yüksek genlik modülasyonunun düşük anahtar genliği
3 Kontrol Paneli Genlik Düğmesi test öğelerinin orta konumuna yerleştirildi: ana noktaya odaklanmak için yerleştirildi, sol düz sağı azaltın.
4 Kontrol Kutusu: Üste veya yer altına yerleştirilemez.
6, İç Kod:
1) çalışırken veya yanlış çalışırken sıfırlayın
2) Sıfırlama yöntemi adımını kontrol edin, her bir iç kod kaydetmek için yalnızca bir kez ayarlanır
3 genellikle dahili kodu kullanmalı, rastgele ayarlanamaz
7, Kontrol Kutusu:
1) Gövdenin bağlantı hattı asıldıktan sonra sıkıca kilitlenmelidir.
2 titreşim yönü anahtarı ve çıkış bağlantı hattı karşılık gelir, yanlış bağlanamaz
8, test: Özel olmayan test, tam dalga testi kullanmalıdır
9, Tayvan gövdesi: çarpışma sesi üretemez, üst ve alt merkez eksen karşılıklı dokunuşu yay çeliği parçasının kopmasına neden olur, genlik modülasyonu küçük ayarlanır ve sonra açılır.
10, bilinmeyen diğer:
Dahili bileşenleri ve hatları keyfi olarak değiştirmeyin
11, nedeni kötü:
1 Bilgisayar modellerinin kullanımı sallama masası kontrolü için kullanılamaz
2 sürücüyü yeniden yükleyemez
2, Ista-ia testi için, operatörün numuneyi koruması, test parçalarının masadan kaymasını önlemesi;
3, dişli kutusu değişimi düzenli olarak;
4. Çalışmıyorken tüm gücü kesin, temiz tutun;5, personel dışı irade ile çalışamaz
