Ürün ayrıntıları:
|
| Maks. felç: | 650mm (fikstür dahil) | Hız testi: | 20-300mm/dak (düğme ile ayarlanır) |
|---|---|---|---|
| Motor: | Panasonic servo motor | Vida: | Yüksek hassasiyetli vidalı mil |
| Güç: | 1∮, AC220V, 50HZ | Ağırlık: | Yaklaşık 36kg |
| Vurgulamak: | Universal test cihazı,tensile testing equipments |
||

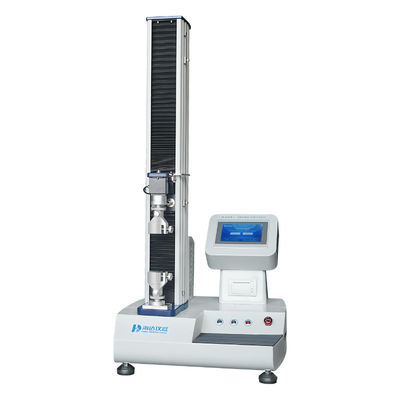

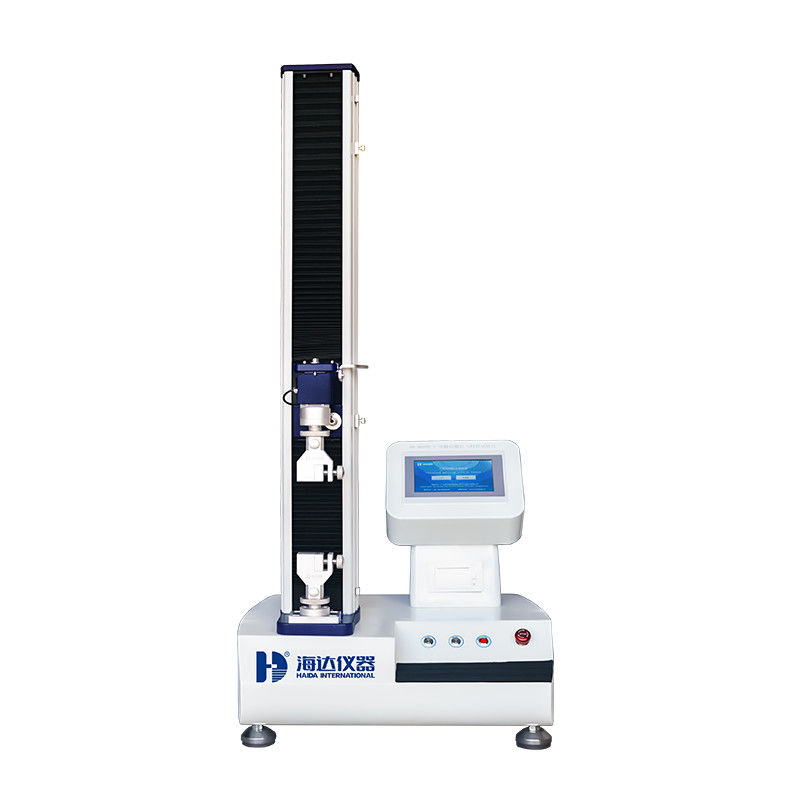

Bilgisayar Kontrollü Yapıştırıcı Soyma Çekme Mukavemeti Test Cihazı / Ekipmanı
Başvuru
Çekme Dayanımı Test Cihazları, her türlü malzemenin çekme, basma, eğme ve kesme testlerinde yaygın olarak kullanılan ekonomik ancak yüksek işlevli bir test cihazıdır.
Test Nesnesi
Sıkıştırılmış test cihazı yük hücresi düşük devirli yorulma testi Çekme Dayanımı Test Cihazı esas olarak kauçuk, plastik, tel ve kablo, fiber optik kablo, emniyet kemerleri, emniyet kemeri, deri kemer kompozit malzemeleri, plastik profiller gibi metalik ve metalik olmayan malzemeleri test etmek için uygulanır. su geçirmez membran, çelik, bakır, profiller, yay çeliği, yatak çeliği, paslanmaz çelik, dökümler, çelik, çelik, demir dışı metal tel germe, sıkıştırma, bükme, kesme, soyma, yırtılma, diğer iki testi uzatma.
1.Bu makine, alt tip yapı, hidrolik yük, hidrolik sıkma numunesi üzerinde yağ silindiri kullanır.
2. O-ring sızdırmazlığı yerine Yağ Boşluğu sızdırmazlığı.Silindir yüklemesini sabit tutun ve bakım gerektirmez.
3. Manuel olarak hidrolik valfler yükleme kontrolü, ortak testin yüksek verimliliğini verir.
4. 300KN'den 2000KN'ye kadar Yük Kapasitesi.
Ana Özellikler
※ Kuvvet, yer değiştirme ve uzamayı test etmek için yüksek doğruluklu Yük hücresi, Kodlayıcı ve isteğe bağlı ekstansometre.Okuma çözünürlüğü tam aralığın 1/30000'i olabilir
※ Servo motor ile 0,01 mm/dk'dan 500 mm/dk'ya kadar Hız Servo kontrolü.
※ Birçok türde test yapmak için birçok türde test kulpları ve aksesuarlarının kurulumu kolaydır
※ Test sonucu gerçek zamanlı ve tepe değeri gösterir.Seçenek işlevini gösteren Kuvvet-Yer Değiştirme ve Kuvvet-Uzatma Eğrisi.
※ İsteğe bağlı olarak Mini yazıcı ile veri kaydetme ve test sonucu yazdırma.
※ Ortak operatör ve sistem yöneticisi için iki tür kullanıcı yönetim sistemi
※ Yazılım ekleyerek PC veya Laptop'a bağlanmak için Ethernet soketi ve bilgisayar arayüzü seçeneği,
※ Yük, yer değiştirme ve uzatma ile bir bilgisayar kontrollü 3 kapalı döngü servo kontrol test makinesi ayarlanabilir
Standart aksesuarlar
Enkoder kurulu, Yük hücresi kurulu;Dahili servo motor;Kontrol kartı ve ekran ünitesi;Düz Gerginlik Kavrama;Sıkıştırma Plakaları;Kurulum aracı ve Kablolar.
İsteğe bağlı Aksesuarlar
Gerinim ölçer tipi Ekstansometre, Büyük deformasyon Ekstansometre;Bilgisayar arayüzü ve yazılımı;Bilgisayar, Windows İşletim Sistemi, Yazıcı;
Teknik Genel Bakış
ProLine, tipe bağlı olarak 0,0005 ila 1500 mm/dak test hızlarında mevcuttur.Test makinesi hızı, test yükünden bağımsızdır.
Yüksek test hızı aralığı kısıtlama olmaksızın kullanılabilir.Ek olarak, ağır test fikstürleri, aksesuarlar vb. kombinasyonlarını telafi etmek için makine nominal yükünün %110'una kadar test yüklerine izin verilir.
ProLine, 100 kN'ye kadar test yükleri ve 1050 mm'den 1450 mm'ye kadar test alanı yükseklikleri için mevcuttur.
ProLine, standart ticari PC'ler veya dizüstü bilgisayarlar ile çalıştırılabilir ve özel bir genişletme kartı gerektirmez.
Teknik parametreler
| Öğeler | Şartname |
| sensör | Celtron yük hücresi |
| Kapasite | 10,20,50,100,200kg |
| Birim Değiştirme | G, KG, N, LB |
| Görüntü cihazı | bilgisayar ve LCD |
| Çözünürlük | 1/250.000 |
| Kesinlik | ±0.5% |
| Maks.Felç | 1000 mm (fikstür dahil) |
| Hız testi | 0.1-500mm/dak (ayarlanabilir) |
| Motor | Panasonic Servo Motor |
| Vida | Yüksek Hassas Vidalı Mil |
| Uzama Doğruluğu | 0,001 mm |
| Güç | 220V, 50HZ |
| Ağırlık | Yaklaşık 75 kg |
| Aksesuarlar | Bir set çekme kelepçesi, bir set Lenovo bilgisayar, tek parça İngilizce yazılım CD'si, tek parça operasyon video CD'si, tek parça İngilizce kullanım kılavuzu |
Test Teorisi
Numune, iki kelepçe kelepçesi arasında kenetlendi, iki kelepçe bağıl hareket, klasörü hareket ettirerek, sensörün kuvvetinin başında bulunan ve makineye yerleşik yer değiştirme sensörü, test sırasında toplanan kuvvet değeri değişimi ve yer değiştirmesini hesaplamak için numune çekme, yırtılma, deformasyon oranı ve diğer performans göstergeleri.
Hız Düzeltme:
1. Önce makinenin çapraz kolunun başlangıç konumunu kaydedin, kontrol panelinde hız değerini seçin (standart çapraz kol strokunu ölçen düz bir cetvel kullanarak).
2. Starter elektronik kronometre bir dakika saymaya başlarken, kronometrenin varış zamanı butona basarken makineyi durdurmak için, kronometre zaman kaydına göre çapraz kol vuruş değeri dakikadaki oranı (mm/dk), çapraz gözlemleyerek Tam strok farkı değeri ve düz cetveli ve çapraz kol strok hatası değerini hesaplamak ± 1%'i geçmemelidir.
Hizalamanın Doğruluğu
1) ön pozitifin gövdesini bulmak için
2) çekme test makinesi hassas hizalama
Ayak somunu katılarını döktükten sonra, çimento kurumadan, somunu sıkmasına izin verilmez ve ayaklar test makinesine başlar.(Çimento kuruma süresi genellikle 10-15 günden azdır) çimento tamamen kuruduktan sonra, hizalama hassasiyetinin tutarlı olup olmadığını gözden geçirmek için test makinesinin kurulum doğruluğundaki somun şans ayaklarını sıkın.Eğer uymazlarsa yeniden hizalama yapılmalıdır.
Makine Bakımı
Vidaların çene kısımlarını düzenli olarak kontrol edin, gevşek bulunursa zamanında sıkın;
Astar üzerindeki kırlangıç kuyruğu oluğunun kayar yüzey yerleştirme plakası ve astar temas yüzeyi temiz tutulmalı, düzenli olarak ince bir MoS2 (molibden disülfür) gresi tabakası ile kaplanmalıdır;
Tahrik zincir dişlisini düzenli olarak kontrol edin ve gevşek bulunursa, gericiyi yeniden gerdirin.
