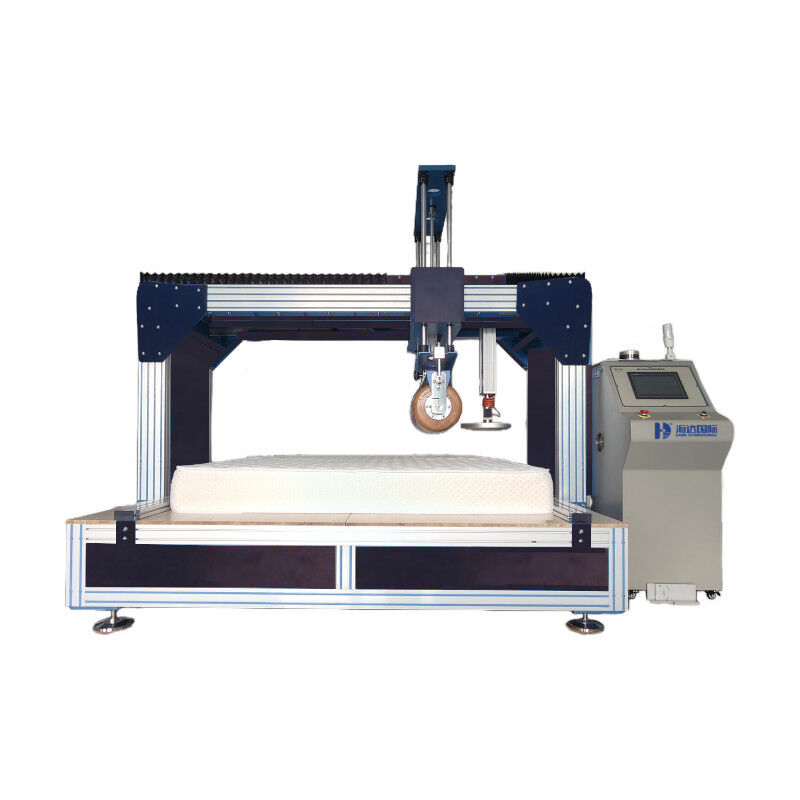

Mobilya Test Cihazı Entegre Yatak Test Cihazı (PLC Kontrol Cihazı)
GENEL ÖZELLİKLER
Tahmini Ambalaj Boyutları: (G*D*Y) 3000*1600*2000mm
Güç kaynağı kaynağı: 3-PH, 380V±10%, 50/60Hz
Tahmini Brüt Ağırlık: 1300kg
GTİP Kodu: 9024800000
ÜÇ FONKSİYON
1) DAYANIKLILIK TESTİ
STANDART ÖZELLİKLER
| Silindir ahşap varil (EN1957) |
140kg, uzunluk 1000mm |
| Maksimum yatak boyutu |
2200m×2000m×400 mm |
| Test hızı |
0-20 dev/dak |
| Kontrol yöntemi |
PLC'ler |
| Test Döngüsü |
30000 döngü |
| Boyut |
2900mm×2700mm×1800mm |
| Güç |
AC380V±10%, 50/60Hz, üç fazlı |
| Yuvarlanma strokunu ayarlamak için farklı yatağa göre (limit anahtarı konumunu ayarlayın) |
| Düşük sürtünme katsayısı kılavuzu, şilte üzerinde tambur ağırlığının tam olmasını sağlar. |
| LCD Dokunmatik Ekran, kolay kontrol ve ayar sağlar. |
TEST STANDARDI
TR 1957
Silindir Özellikleri:
Uzunluk: 1000mm
Rulo Çapı: φ300mm
AUYGULAMALAR & TESTİN AMACI
Yatay altıgen ahşap tambur rulosu veya silindiri (her iki ucu 250 mm çapında, orta kısmı 300 mm, şilte üzerinde ileri geri yuvarlanarak) kullanarak şiltenin dayanıklılığını değerlendirmek için insan hareketini simüle edin.
Yatak Dayanıklılık Test Cihazı, uzun süreli kullanım koşullarını simüle ederek, yapı malzemesi ne olursa olsun her türlü yatak ve baza ünitesinin dayanıklılığını belirlemek amacıyla üretilmiştir. Vücut hareketini simüle etmek için test şiltesi boyunca genişlikte hareket eden ağırlıklı bir silindirden oluşur. Silindirin hareket ettiği strok uzunluğu, test edilen ilgili yatağa uyacak şekilde strok ayarlayıcıları sola veya sağa kaydırarak çok kolay bir şekilde ayarlanabilir. Silindirin test şiltesine boşaltılması ve yüklenmesi, motorla çalıştırılan bir kaldırma tertibatı aracılığıyla kolaylıkla yapılır.
2)TR SERTLİK & YÜKSEKLİK DEĞİŞİM TESTİ
Sertlik testi için toplam üçüncü kez:
1. 100 döngüden sonra sertliği test edin
2. 5.000 silindir döngüsünden (veya başka bir belirlenmiş döngü) sonra sertliği test edin
3. 30.000 devir silindirinden sonra sertliği test edin
Yükleme Pedi:
STANDART ÖZELLİKLER
| Yük bloğu |
Çap 355 mm, Küresel eğrilik yarıçapı800mm, Ön kenar eğrilik yarıçapı 20mm |
| Hız |
90 mm/dak |
| Felç |
350mm |
| Sürüş yöntemi |
SMC marka elektrikli silindir |
| Yük hücresi |
200kg (Almanya markasıTecsis) |
| Yükleme plakası konum ayarı |
300 mm |
| Yükseklik değişikliği testi |
| Test yöntemi |
Yüksek hassasiyetli servo ölçüm sistemi |
TEST STANDARDI
TR 1957
UYGULAMALAR & TESTİN AMACI
Test makinesi, yükleme cihazını (rulo) bir sertlik ölçüm cihazıyla birleştirir. Böylece numunenin ölçülen değerleri yanlışlayacak şekilde yeniden düzenlenmesine gerek kalmadan EN 1957'ye göre sertlik testi gerçekleştirilebilmektedir. Ayrıca servo ölçüm sistemi sayesinde yükseklik değişimini de görüntüleyebilmektedir.
Ön çerçeve takviyesini basitçe gevşettikten sonra numune, esnek bir test taban plakasına yerleştirilebilir. Bu, test cihazını çok etkili hale getirir ve yerden tasarruf sağlar.
Yazılım esnek bir parametre girişine, farklı test prosedürlerinin yürütülmesine, ölçülen değerlerin grafiksel gösterimine, test değerlendirmesine ve günlüğe kaydetmeye olanak tanır. Daha sonra önceden ayarlanan döngü sayısına ulaşıldığında test otomatik olarak sonlandırılır.
3)KENAR TESTİ
STANDART ÖZELLİKLER
| Test Gücü |
1000N |
| Sürüş yöntemi |
Akızıl ötesi silindir |
| Kez |
5000 döngü |
| Tutma süresi |
3S |
TEST STANDARDI
EN 1725
UYGULAMALAR VE TESTİN AMACI
Makine yatak yorulma testi fonksiyonunu arttırır, yatağın kenarında oturan insanı simüle eder ve EN1725'e göre yatağın yorgunluğunu 5000 döngü için 1000N kuvvetle test eder.
