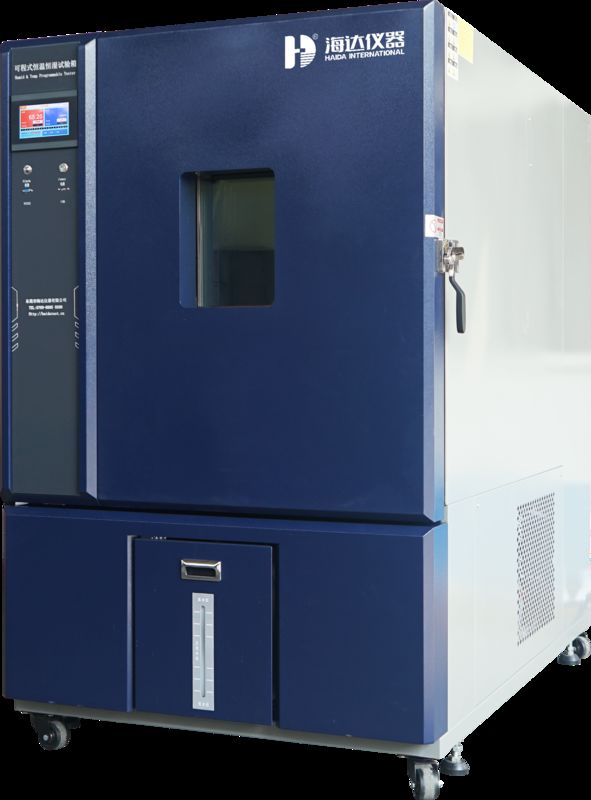

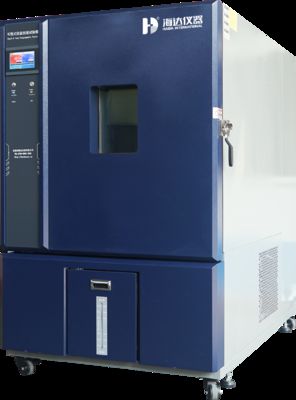

Sertifikalı Nem Sıcaklık Laboratuvarı Test Makineleri Çevresel Test Odası
HD-E702-100-7 İklim Odası.pdf
Oda Özeti:
Çevresel Test Odası, çeşitli malzeme türlerinin ısıya, soğuğa, kuruya ve neme toleransları açısından test etmek için kullanılır.
Her türlü elektronik ürün, elektrikli cihaz ve iletişim, enstrüman, otomobil, plastik, metal, gıda, kimya, yapı malzemeleri, tıp ve havacılık endüstrilerindeki ürünlere uygulanır.
Özellikler
HD serisi odalar ortalama dakikada 1 ila 3°C arasında sıcaklık değişim oranlarına ve %10 ila %95 arasında kontrollü nem oranına sahiptir. İç hacimleri 100 ila 1000 Litre arasında olan 6 farklı boyut mevcuttur veya ayrıca kişiye özel boyutlarda hazneler de sağlıyoruz. Bisiklet Odaları için gelişmiş modelde, 3 ila 15 °C arasında sıcaklık değişim oranları ve %10 ila %95 arasında kontrollü nem bulunur.
Uluslararası Uygulamalar
HD serisi odalar uluslararası test performansı standartlarını karşılar. Üniteler, Haida Group ve Avustralya, Dubai, Hindistan, Malezya, Türkiye ve Vietnam'daki işbirliğimiz tarafından desteklenen farklı tesislerde tutarlı testler için dünya çapında kurulabilir. Ve odalarımızda iki seviyeli aşırı ısınma koruması ve bir seviyeli aşırı soğuma koruması bulunur. Sistem denetleyicisi, teste hızlı bir şekilde devam etmek için özel sorun giderme yardımı içeren alarm mesajları sağlar.
Standart Özellikler:
- İç mekan için paslanmaz # 304 çelik
- Dış cephe için çelik boya
- Sağlamlık ve uzun ömür için köpük yalıtımlı kapı
- Bakımı kolay plastik su deposu
- Donma önleme fonksiyonuna sahip Gözlem Penceresi
- Yüksek performanslı soğutma sistemi
- TEMI-880 PLC kontrol cihazı için kolay kullanıcı arayüzü
- Bir adet 100 mm kablo bağlantı noktası/ Müşteri tarafından belirlenir
- Bir raf, 10 Kg yükleme ve 4 tekerlek dahil
- Van Tipi Sirocco,L134,Fanlı
- PID kontrollü-Paslanmaz Çelik Nemlendirici
- DuPont R-404A [Flor İçermeyen] Soğutucu Akışkan / 23 -40 °C'nin altı için
- Veri çıkışı için USB bağlantı noktası
- Patlamaya karşı korumalı iç lambalar
- Veri günlüğü grafik kaydediciler, kağıtsız kaydediciler verileri PLC'de saklar.
Özellikler
|
Sıcaklık/Nem
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Yalnızca geçici
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Sıcaklık Aralığı:
|
-70°C ～150°C
|
|
Soğutma Kapasitesi
|
~ 2,5 kW -50°C'de
|
~ 3 kW -50°C'de
|
~ 5 kW -50°C'de
|
| |
~ 6,5 kW -50°C'de
|
~ 8,5 kW -50°C'de
|
~ 9 kW - -50°C'de
|
|
Isıtma Sistemi
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Sıcaklık Dalgalanması:
|
±0,5°C
|
|
Sıcaklık Gradyanı:
|
±0,5°C～±0,2°C
|
|
Isıtma Hızı†:
|
≥3°C/dak ortalama (Gelişmiş model 5 – 15°C/dak)
|
|
Soğutma Hızı†:
|
≥1°C / dak ortalama (Gelişmiş model 5 - 15°C / dak)
|
|
Nem Aralığı:
|
%10~%95 RH (Diyagramdaki Normal Nem Aralığına Referans)
|
|
Nem Dalgalanması:
|
±1,5%RH~±2,0%RH
|
|
Nem Gradyanı:
|
±3%RH
|
|
Boyutlar
|
|
Çalışma alanı boyutları
(GxDxY)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dış boyutlar
(GxDxY)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Site Gereksinimleri
|
|
Elektrik Kaynağı:
|
208V 3Ø 60Hz veya 230V 3Ø 60Hz (müşteriye özel)
|
|
Nem Suyu
|
Damıtılmış su
|
|
Yoğuşma Tahliyesi:
|
1/2" hortum bağlantısı (yerçekimi tahliyesi)
|
Aralık – 40 ila 150°C
|
Sıcaklık/Nem
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Yalnızca geçici
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Sıcaklık Aralığı:
|
-40°C ～150°C
|
|
Soğutma Kapasitesi
|
~ 2 kW -20°C'de
|
~ 2,5 kW -20°C'de
|
~ 4,5 kW -20°C'de
|
| |
~ 5,5 kW -20°C'de
|
~ 8 kW -20°C'de
|
~ -20°C'de 8,5 kW
|
|
Isıtma Sistemi
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Sıcaklık Dalgalanması:
|
±0,5°C
|
|
Sıcaklık Gradyanı:
|
±0,5°C～±0,2°C
|
|
Isıtma Hızı†:
|
≥3°C/dak ortalama (Gelişmiş model 5 – 15°C/dak)
|
|
Soğutma Hızı†:
|
≥1°C / dak ortalama (Gelişmiş model 5 - 15°C / dak)
|
|
Nem Aralığı:
|
%10~%95 RH (Diyagramdaki Normal Nem Aralığına Referans)
|
|
Nem Dalgalanması:
|
±1,5%RH~±2,0%RH
|
|
Nem Gradyanı:
|
±3%RH
|
|
Boyutlar
|
|
Çalışma alanı boyutları
(GxDxY)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dış boyutlar
(GxDxY)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Site Gereksinimleri
|
|
Elektrik Kaynağı:
|
208V 3Ø 60Hz veya 230V 3Ø 60Hz (müşteriye özel)
|
|
Nem Suyu
|
Damıtılmış Su
|
|
Yoğuşma Tahliyesi:
|
1/2" hortum bağlantısı (yerçekimi tahliyesi)
|
| İlgili Ürün |
| HD-E702 |
Profesyonel Sıcaklık Nem Odası Çevresel Test Ekipmanları
|
| HD-E702 |
Sabit Sıcaklık Nem Odası LCD Ekran Paslanmaz Çelik Plaka
|
| HD-E702 |
ISO sertifikalı 1000L Sıcaklık Nemi Çevresel Test Odasında Profesyonel Yürüyüş
|
Performans
Size uygun odaların sağlanmasına yardımcı olacak bir performans değerlendirmesi alın.
Sıcaklık ve nem döngüsü uygulamanızın performansının daha iyi güvence altına alınması için Haida, gönderdiğiniz gereksinimlere göre garantili bir performans hesaplaması sağlayabilir.
Lütfen test planınızı tanımlamak için aşağıdaki soruları kılavuz olarak kullanın. Daha sonra bu bilgiyi laboratuvar danışmanımıza verebilir veya laboratuvar danışmanımızın incelemesi için bize e-posta gönderebilirsiniz. Size uygun soğutma boyutuna sahip önerilen bir model sağlanacaktır.
Sistem ve Performans Seçenekleri
- Düşük ve Ultra Düşük Nem Nem kontrol aralığını genişletir. (Normal Nem Aralığı Diyagramı)
- Su soğutma sistemi.
- Kuru Hava Temizleme, -40 °C'de temizleme yaparak odadaki nemi son derece düşük tutar. Basınçlı hava beslemesi gerekli
- Ek raflar, 50 Kg yükleme
- Esnek silikon fişli kablo portları, 50, 100, 150mm veya müşteriye özel çaplar
(Normal Nem Aralığı Diyagramı)
