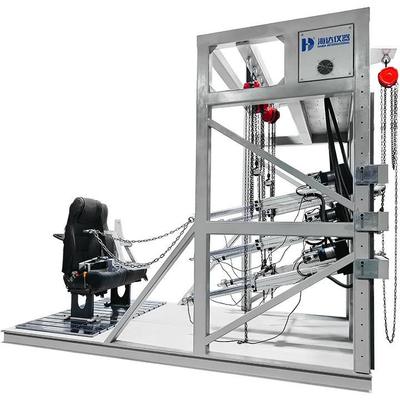

Emniyet kemeri demirleme noktası dayanıklılığı test edici (elektrik silindir tipi)

Bu test ekipmanı kullanıcının test gereksinimlerine ve ilgili standartlara göre tasarlanmıştır. Çeşitli otomotiv koltuk çerçevelerinin, koltuk başlıklarının, emniyet kemerlerinin ve komple koltukların yapısal sağlamlığını ve güvenlik güvenilirliğini hem statik hem de dinamik koşullar altında test etmek için kullanılır. Her bir kaynaklı bağlantının, tüm bağlantıların ve kilitleme mekanizmalarının belirli yönlere ve kuvvetlere maruz kaldığında dayanabileceği mukavemet incelenerek koltuk üretim sürecinin ve montajı tamamlanmış ürünün değerlendirilmesi amaçlanmaktadır. Bu, koltuk çerçevesinin ve bitmiş koltuğun mukavemetinin ve buna karşılık gelen deformasyonun değerlendirilmesine olanak sağlar. Ekipman, kuvvet, mukavemet, yer değiştirme ve deformasyon gibi çeşitli değerleri bilgisayar aracılığıyla otomatik olarak kaydeder ve otomatik olarak test eğrileri ve test raporları oluşturur.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

Test tezgahı, elektrikli silindir yükleme sistemini monte etmeye ve desteklemeye yarar. Test tezgahı çerçevesi, her biri üç servo elektrikli silindiri monte eden üç yatay kirişe sahiptir. Her bir kirişin dikey yüksekliği, her bir kiriş üzerindeki üç elektrikli silindirin dikey konumunun ayarlanmasına olanak tanıyan manuel bir kaldırma mekanizması aracılığıyla ayarlanabilir. (PS: Alt kirişteki aktüatörün en alt noktasından test platformuna olan mesafe 200 mm'dir.) Her kirişteki üç elektrikli silindir düzeneği yatay kılavuz raylara monte edilir ve yatay konumları manuel olarak ayarlanır. Yatay konum uygun şekilde ayarlandıktan sonra arka kilitleme cihazı kullanılarak kilitlenebilir. Yatay kılavuz raylara monte edilen dengeleme mekanizması, silindirin yer çekiminin etkisini ortadan kaldırır ve yükleme açısını ayarlar. Bu dengeleme mekanizması elektrikli silindirin yatay hareketi ile otomatik olarak hareket eder. Elektrikli silindir konumu ve açısının ayar aralığı belirtilmemiştir.

1. Bu sistem, test sürecinin otomatik kontrolünü ve test sonuçlarının otomatik olarak kaydedilmesini sağlar.
2. Sistem, test standartlarına göre çeşitli test parametrelerinin ayarlanmasına olanak tanıyan Windows platformunu benimser. Ayrıca veritabanında saklanan veri ve eğrilerin kolayca alınmasını ve test raporlarının değerlendirilmesini ve düzenlenmesini kolaylaştırır.
3. Test raporları standartlaştırılmıştır ve çıktı test verileri doğru ve standartlaştırılmıştır.
4. Elektrik ve elektronik alt sistemler aşağıdaki unsurları içerir: ① Dağıtım kabini; ② Çalışma arayüzü, ayarlar, kalibrasyon, analiz vb. dahil olmak üzere kontrol ve veri toplama konsolu; ③ Uzaktan kumanda kolu.
