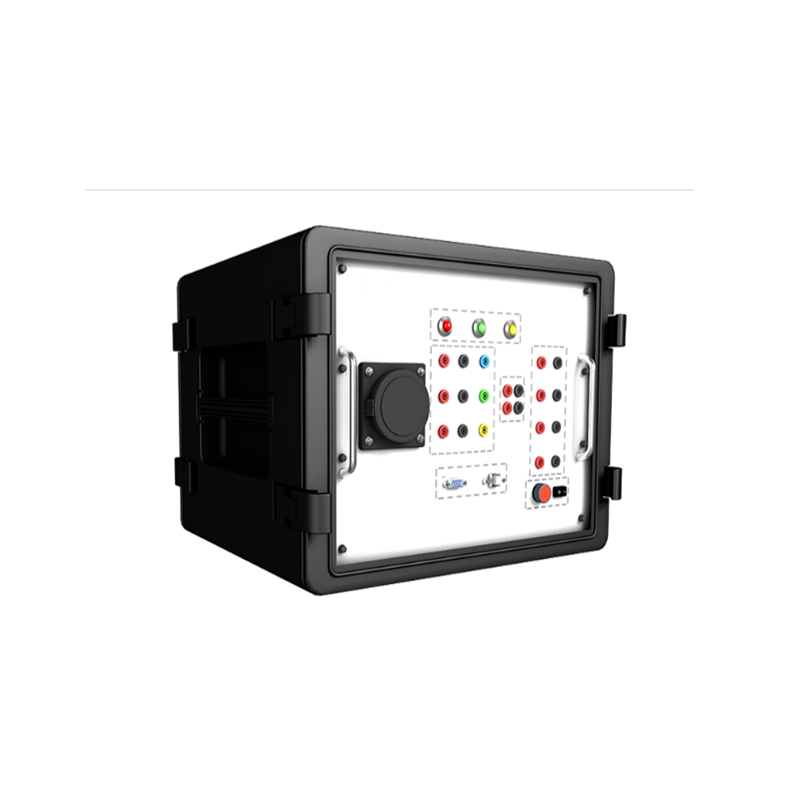

SAITER ST-9980EA-HPC Avrupa Standart DC Şarj Kazık Test CihazıAvrupa standartlı elektrikli araç DC şarj yığınları için tasarlanmış özel bir test cihazıdır. Öncelikle yerinde test ve elektrikli araçlar için dış iletken şarj cihazlarının fonksiyonel kabul doğrulaması için kullanılır. DC şarj kazık üreticileri tarafından Ar-Ge, üçüncü taraf test kurumları tarafından yerinde kabul ve muayene ve DC şarj yığınlarının alıcılar ve denetim birimleri tarafından saha kabul testi, pratik işlevleri, test için gerçek elektrikli araçların kullanılması ile ilgili rahatsızlıkları ve sınırlamaları ortadan kaldırır. Ayrıca, kazık arızalarının neden olduğu test araçlarına potansiyel hasarı önler.

Ürün özellikleri

• Taşınabilir Tramvay Kılıfı Tasarımı: Yüksek düzeyde elektrik koruması ile kompakt, hafif ve açık havada taşınması kolay.

• Bir CCS2 DC elektrikli araç şarj soketi (DC 1000V/500A) ile donatılmıştır.

• ISO 15118 ve DIN SPEC 70121 Şarj İletişim Protokolü Standartları, standart şarj sırası testi gereksinimlerini karşılamak.

• Şarj voltajı, akım, CP durumu ve diğer anahtar parametrelerin gerçek zamanlı izlenmesi ve görüntülenmesi için 10.1 inç dokunmatik ekran arayüzüne sahiptir.

• Şarj parametrelerini ayarlamak ve şarj durumunu görüntülemek için üst bilgisayar yazılımı içerir. Yazılım, şarj mesajı verilerinin gerçek zamanlı çıktısını destekler.

• Birlikte çalışabilirlik test gereksinimlerini karşılamak için isteğe bağlı çok kanallı yüksek hassasiyetli yüksek hızlı dalga formu edinim modülü, şarj voltajı, akım ve pilot sinyalleri yakalamak için. Şarj işlemini otantik bir şekilde çoğaltmak için araç kontrol pilot devresini simüle eder. Paneldeki özel kalibrasyon terminalleri çeşitli doğrulama yöntemlerine izin verir.

• EVCC ve EVSE parametrelerinin görüntülemesini ve yapılandırmasını, şarj voltajının gerçek zamanlı ekranını, akım, güç, durumun yanı sıra şarj dizisi ve dalga formu diyagramlarının (isteğe bağlı) destekler.

• Yerleşik WiFi işlevselliği (isteğe bağlı), üst bilgisayar bağlantısı aracılığıyla uzaktan kablosuz testlere olanak tanır.

• Entegre HomePlug Greenphy Veri İzleme Modülü (isteğe bağlı), veri paketlerinin yakalanmasını/tasarrufunu destekler ve temel şarj iletişim verilerinin derinlemesine analizini sağlar.
