Ürün ayrıntıları:
|
Kullanım: | Yüksek ve Düşük Sıcaklık Termal Şok Testi Odası | Sıcaklık.: | ± 1.8 ° C |
---|---|---|---|
Sıcaklık. zaman ısınır * 3: | Ortam sıcaklığı. 30 dakika içinde + 200 ° C | Temp. pull down time*3: | Ambient temp. to -65°C within 70min |
İzin verilen ortam koşulları: | + 5 ~ 30 ° C | Güç kaynağı: | AC380V, 50 / 60Hz, üç fazlı, 30A |
Su basıncı soğutma * 6: | 02 ~ 0.4MPa | ||
Vurgulamak: | çevre test odası,environmental lab testing equipment |

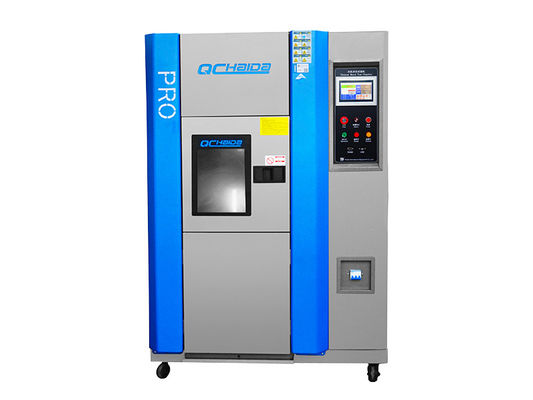

Şok testi kuru hava tahliye sistemi Görüntüleme penceresi Termal Şok Odası
1. Açıklama:
Şok testi kuru hava tahliye sistemi Görüntüleme penceresi Termal Şok Odası , elektronik bileşenler, metal, kimyasal malzemeler, otomasyon bileşenleri, iletişim modülü, ulusal savunma endüstrisi, havacılık endüstrisi, BGA, PCB substratı, elektronik çip IC, yarı iletken seramik ve yüksek polimer malzemeler. Son derece yüksek sıcaklıklar ve son derece düşük sıcaklık ortamı ile bir anda derece sürekli olarak tolere edilebilir, böylece fiziksel hasarın neden olduğu termal genleşmesini ve daralmasını test etmek için en kısa sürede kimyasal değişiklikler
2. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzet Makine Özellikleri:
sistem | Damper anahtarlaması ile iki bölgeli test | |||||||
Üç bölgeli hazne | ||||||||
model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Özelleştirilmiş | |||||
Verim | Test alanı | Yüksek sıcaklık. pozlama aralığı * 1 | + 60 ~ ila + 200 ° C | |||||
Düşük sıcaklık. pozlama aralığı * 1 | -65 ila 0 ° C | |||||||
Sıcaklık. dalgalanma * 2 | ± 1.8 ° C | |||||||
Sıcak oda | Ön ısıtma üst sınırı | + 200 ° C | ||||||
Sıcaklık. ısınma süresi * 3 | Ortam sıcaklığı. 30 dakika içinde + 200 ° C'ye | |||||||
Soğuk oda | Soğutma öncesi alt limit | -65 ° C | ||||||
Sıcaklık. aşağı çekme süresi * 3 | Ortam sıcaklığı. 70 dakika içinde -65 ° C'ye | |||||||
Sıcaklık. kurtarma (2 bölgeli) | Kurtarma koşulları | İki bölge: Yüksek sıcaklık. pozlama + 125 ° C 30 dk, Düşük sıcaklık. maruz kalma -40 ° C 30 dakika; Örnek 6,5 kg (örnek sepeti 1,5 kg) | ||||||
Sıcaklık. iyileşme süresi | 10 dakika içinde. | |||||||
İnşaat | Dış malzeme | Soğuk haddelenmiş paslanmaz çelik levha | ||||||
Test alanı malzemesi | SUS304 paslanmaz çelik | |||||||
Kapı * 4 | Kilit açma düğmeli manuel kapı | |||||||
Isıtıcı | Şerit tel ısıtıcı | |||||||
Soğutma ünitesi | Sistem * 5 | Mekanik kaskad soğutma sistemi | ||||||
Kompresör | Hermetik sızdırmaz scroll kompresör | |||||||
Genişleme mekanizması | Elektronik genleşme valfi | |||||||
Soğutucu | Yüksek sıcaklık tarafı: R404A, Düşük sıcaklık tarafı R23 | |||||||
Soğutucu | Paslanmaz çelik kaynaklı plakalı eşanjör | |||||||
Hava sirkülatörü | Sirocco fanı | |||||||
Damper tahrik ünitesi | Hava silindiri | |||||||
Parçaları | Sol tarafta 100 mm çapında kablo bağlantı noktası (sağ taraf ve özel yapım çap boyutu seçenek olarak mevcuttur), örnek güç kaynağı kontrol terminali | |||||||
İç boyutlar (G x Y x D) | 350 x 400 x 350 | 500 x 450 x 450 | Özelleştirilmiş | |||||
Test alanı kapasitesi | 50L | 100L | Özelleştirilmiş | |||||
Test alanı yükü | 5 kg | 10 kg | Özelleştirilmiş | |||||
Dış boyutlar (G x Y x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Özelleştirilmiş | |||||
Ağırlık | 800 kg | 1100KG | N / A | |||||
Yardımcı program gereksinimleri | İzin verilen ortam koşulları | + 5 ~ 30 ° C | ||||||
Güç kaynağı | AC380V, 50 / 60Hz, üç fazlı, 30A | |||||||
Soğutma suyu besleme basıncı * 6 | 02 ~ 0.4MPa | |||||||
Soğutma suyu besleme hızı * 6 | 8m³ / s | |||||||
Soğutma suyu sıcaklığı. Aralık | +18 ila 23 ° C | |||||||
Gürültü seviyesi | 70 dB veya daha düşük |
Ürün Özellikleri
1. Numunenin sıcaklık keşif süresi iki vaka ile kısaltılmıştır.
2. Test süresini kısaltmak için iki kutu yöntemi benimsenmiştir.
3. Deney alanında hareket ederken numunenin titreşim etkisini büyük ölçüde azaltır.
4. oda sıcaklığı kurtarma fonksiyonu Ile. Daha sonra testten sonra numune güvenle çıkarılabilir.
5. kolay örnek ölçmek ve harici olarak uygulanan gerilim kablo kablolama ile donatılmıştır.
3. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzetme Makinesi Güvenlik Cihazları:
Yapı tasarımı
1. Kabuk: Sprey galvanizli renk çelik levha, yüzey elektrostatik sprey işleme.
2. Astar: paslanmaz çelik SUS 304.
3. Isı yalıtım tabakası: Poliüretan köpük levha ve cam elyaf.
4. Seal: Toshiba yüksek saflıkta silikon kauçuk hammaddeleri, etkili bir yaşlanma önlemek.
5. Isıtıcı: Ni Cr alaşımlı elektrikli ısıtıcı.
6. Numune sepeti: paslanmaz çelik SUS 304;
5 net metal sepet; 100L: W700 * H40 * D410MM / Taşıma kapasitesi 5kg 300L: W970 * H40 * D680MM / Taşıma kapasitesi 10kg.
Kontrol
Çalıştırma ve ayarlar, dokunmatik ekranlı LCD ekran kullanılarak basitleştirilmiştir (ekranda görüntülenen talimatlar). Test desenleri, test alanı sıcaklıkları, sıcaklık döngüleri ve trend grafiği ekranlarının bir bakışta doğrulanması.
Ayar | Dokunmatik panel ile etkileşimli tuş girişi |
Görüntüle | LCD (5,7 inç) |
Sıcaklık kontrol fonksiyonu | Test alanı: pozlama sıcaklığı. Sıcak oda: ön ısıtma sıcaklığı. Soğuk oda: ön soğutma sıcaklığı. |
PID kontrolü | |
Önceden ayarlanmış sıcaklık aralığı | Yüksek sıcaklık: 60 ila 200'C Düşük sıcaklık: -78 ila 0'C |
Çözünürlük ayarı | 1'C |
Giriş | Termokupl tip T (Bakır / Bakır-Nikel) |
Ayar ve gösterge aralıkları | Önceden ayarlanan süre: 0 dak. 99 saat 59 dakika. Önceden ayarlanmış döngü: 1 ila 9.999 döngü |
Aksesuar fonksiyonu | Zamanlayıcı ön ayarı Aşırı ısınma / aşırı soğutma koruması Elektrik kesintisi / kurtarma seçimi Sıcaklık geri kazanım süresi ayarı Program belleği Otomatik kapanma Programlanmış zaman göstergesi Test tamamlama modu seçimi Trend grafiği Alarm geçmişi ekranı Sensör kalibrasyonu RS-232 / USB iletişimi |
Klima sistemi
1, hava kontrolü: cebri havalandırma sirkülasyonu, denge termostat yöntemi (BTC). Bu yöntem sadece sürekli çalışma için soğutma sistemi, PID çıkışını otomatik olarak hesaplayarak sonuçların çıktısını kontrol etmek ve sonuçta dinamik bir denge elde etmek için ısıtıcının sıcaklık ayar noktasına göre kontrol sistemini ifade eder.
2, hava dolaşımı anlamına gelir: sıcaklık değişim amacına ulaşmak için hava sirkülasyon fan kanalı ve paslanmaz çelik uzun ekseni, etkili ve verimli ısı değişim vantilatör tarafından enerji verimli buzdolabı ve düzenleme sistemi kullanımı arasında inşa edilmiştir. Ayarlanabilir hava çıkışı ayar cıvatası ile oda sıcaklığı homojenliğini önemli ölçüde iyileştirir;
3, hava soğutma yöntemi: çok aşamalı diyafram hava ısı değiştirici.
4, hava ısıtma: Watkins kalite nikel krom elektrikli ısıtıcı.
Termal Şok Odaları bakım işlemleri
1, önlemler yüklemek için kurulum yeri makul bir seçim: kuru, yağmur ve kar yeri damlama olmayan.
2, yalıtım malzemeleri için günlük elle nitelikli denetim önlemleri kırık buhar borusu teknik onay ve bertaraf teknolojisi için bloke edilir.
3, alarm risk donma önlemleri keşif ve zamanında iyileştirme kolaylaştırmak için koşullu buhar sızıntısı veya alarm sesi ve hafif küçük cihazın kapanma durumu olarak monte edilebilir.
4, önceden belirlenmiş bir denetim yolu ile düzenli denetim sorumlu alan tarafından araç bakım denetim önlemleri. Boru hattı valfinin yalıtım kontrolünün normal olduğunu, inkübatörün normal olduğunu, hidrofobik araçların normal olduğunu, ısı yalıtım malzemesi paketlemesinin sağlam olduğunu, elektrikli ısıtma güç kaynağının ve diğer bileşenlerin normal olduğunu kontrol etmek için.

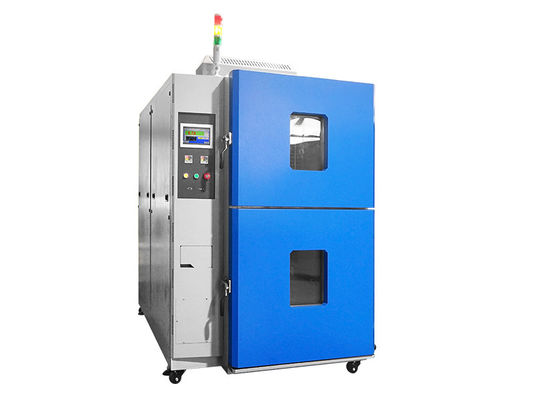

4. Üç Bölge Yüksek ve Düşük Sıcaklık Şok Benzet Test Makinesi görünüm:
(Test Odası)
Simülasyon Animatronic Müşteri Triceratops, sadece iyi şok emilimi, darbe direnci, ısı yalıtımı ve aynı zamanda toksik olmayan, kokusuz, nem korozyonu, iyi şeffaflık vb.
Gelecekte test işlemi sırasında herhangi bir sorunla karşılaşırsanız, 48 saat içinde size bir cevap vereceğimize ve çözümün 3 iş günü içinde sağlanacağına söz veriyoruz. Operasyon videosu ve İngilizce operasyon muanual sunabiliriz. Video konferans sağlayabiliriz. Müşteriler yerinde servis gerektiriyorsa, nakliye ve seyahat masrafları müşteri tarafından karşılanacaktır.
1. Ön hizmet
24 saat çevrimiçi hizmet danışın.
Doğru modeli seçmeye yardımcı olun ve bir dizi servis, kişi, tavsiye verin.
2. Orta hizmet
- Size en iyi teklifi verin
- birçok set sipariş için indirim sağlamak
- müşterinin isteği Yapmak:
- Convienent ödeme süresini seçin.
- Hemen üretim ve teslimat, zamanında sizi bilgilendirir.
--Vergi azaltmak için fatura değerini sağlayabilir.
3 . Satış sonrası servis
- 1 yıl garanti hizmeti ve tüm yaşam bakımı.
- teknik Egineer denizaşırı eğitim için daİremİz.
- Bazı parçalar için ücretsiz değişiklik
--Uzaktan kumanda teknik danışmanlık
- Ücretsiz kurulum DVD'si
- Bakım planı
4, Bağlılık:
Sözleşmeyi imzalarken bize olan güveninizi artıracak bir taahhüt mektubu imzalayacağız.
5, iyi Ambalaj:
İyi Ambalaj: Simülasyon Animatronic Müşteri Triceratops, sadece iyi şok emilimi, darbe direnci, ısı yalıtımı ve aynı zamanda toksik olmayan, kokusuz, nem korozyonu, iyi şeffaflık vb. .
Neden bizi tercih?
1. Düşünceli Hizmet Farklı ülkeler fişler, manuel 110V 220V, sigorta göstergesi voltajı değiştirin.
2. mükemmel satış sonrası servis:
18 ay garanti. Ayrıca, sorun kontrol cihazınızı özgürce onarmanıza yardımcı olabiliriz, hatta Fabrikamızdan değil. Yapmanız gereken bize kontrolörü göndermektir.
3.Commitment:
Sözleşmeyi imzalarken güveninizi artıracak bir taahhüt mektubu imzalayacağız bize.
4. iyi ambalaj:
Simülasyon Animatronic Müşteri Triceratops hava kabarcığı film ile kaplıdır onları sadece iyi şok emilimi, darbe direnci değil, ahşap kasaya koymadan önce, ısı sızdırmazlık ve ayrıca toksik olmayan avantajları vardır, kokusuz, nem korozyon, iyi şeffaflık vb.
